2.2 Configuration cardioïde
Une configuration cardioïde correspond à l'utilisation d'enceintes sub-graves en assemblage cardioïde. En configuration
cardioïde, un système produit une réjection du niveau SPL à l'arrière.
Le preset [SB18_60_C] présente une limite haute de fréquence à 60 Hz.
Le preset [SB18_100_C] présente une limite haute de fréquence à 100 Hz.
Chaque preset intègre des délais optimisés pour des enceintes SB18 en assemblage cardioïde.
Cette configuration peut être pilotée par les contrôleurs amplifiés LA4, LA4X ou LA8.
[PRESET]  [SB18_60_C]
ou
[SB18_100_C]
extension basse-fréquence
(-10 dB) :
32 Hz
Réglages des délais
Lorsqu'une ligne source est combinée avec des sub-graves, il est parfois nécessaire de modifier les valeurs de
délais des presets. Référez-vous au GUIDE DES PRESETS pour connaître les valeurs de délais de pré-
alignement.
Distance entre les enceintes
Placez les enceintes sub-graves côte à côte.
Si ce n'est pas possible, la distance maximale entre deux centres acoustiques adjacents doit être de
- 1.7 m. pour [SB18_60_C]
- 2.8 m. pour [SB18_100_C]
SB18_UM_FR_3.0
/ SB18 subwoofer
i m

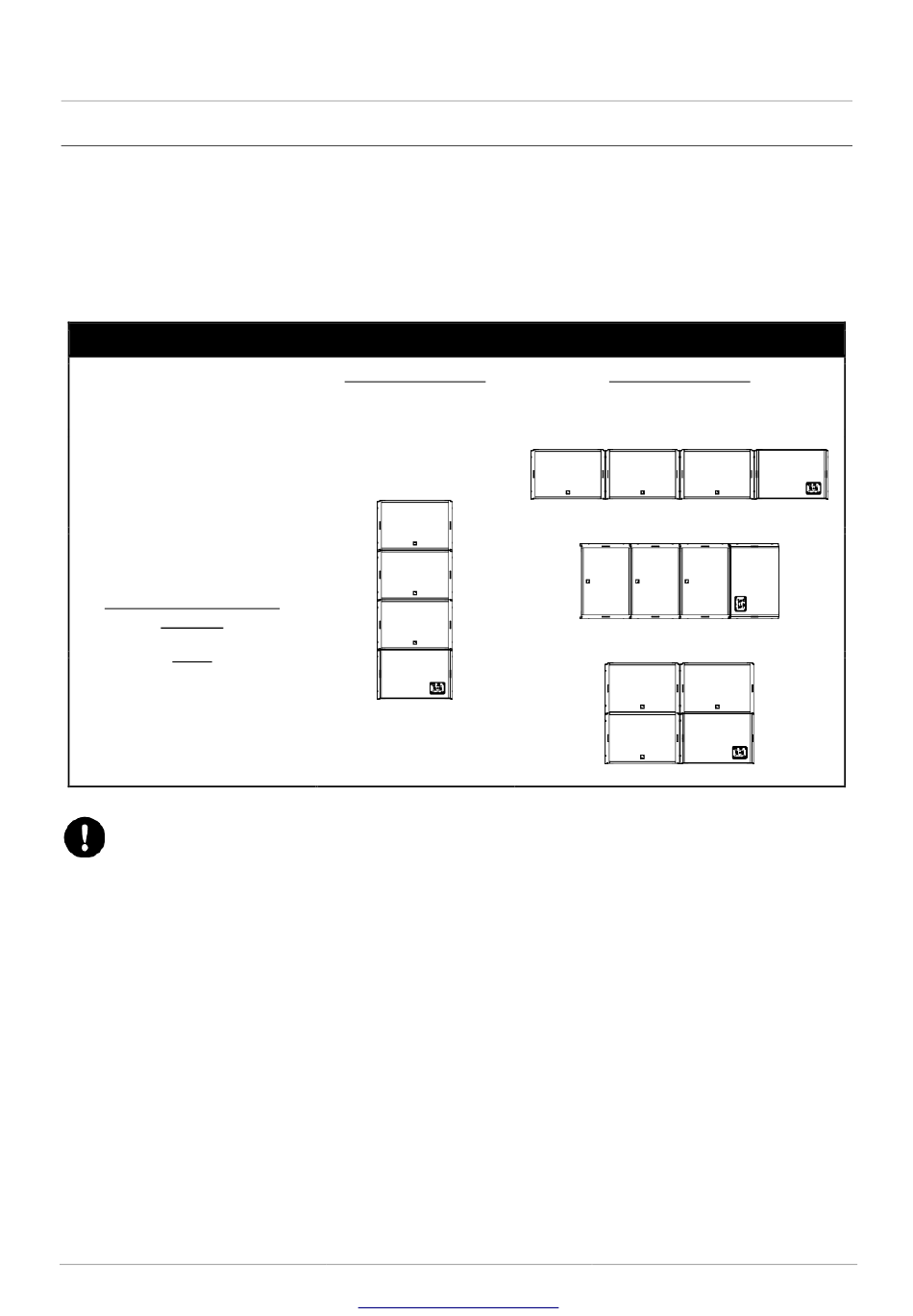

Enceintes SB18 en configuration cardioïde
Schéma de directivité
Symétrique horizontal
Réjection arrière centrale
Vertical
w w w . l - a c o u s t i c s . c o m
Schéma de directivité
Asymétrique horizontal
Réjection du côté du sub-grave retourné
Horizontal
Sur la tranche
Bloc
