4 Installation

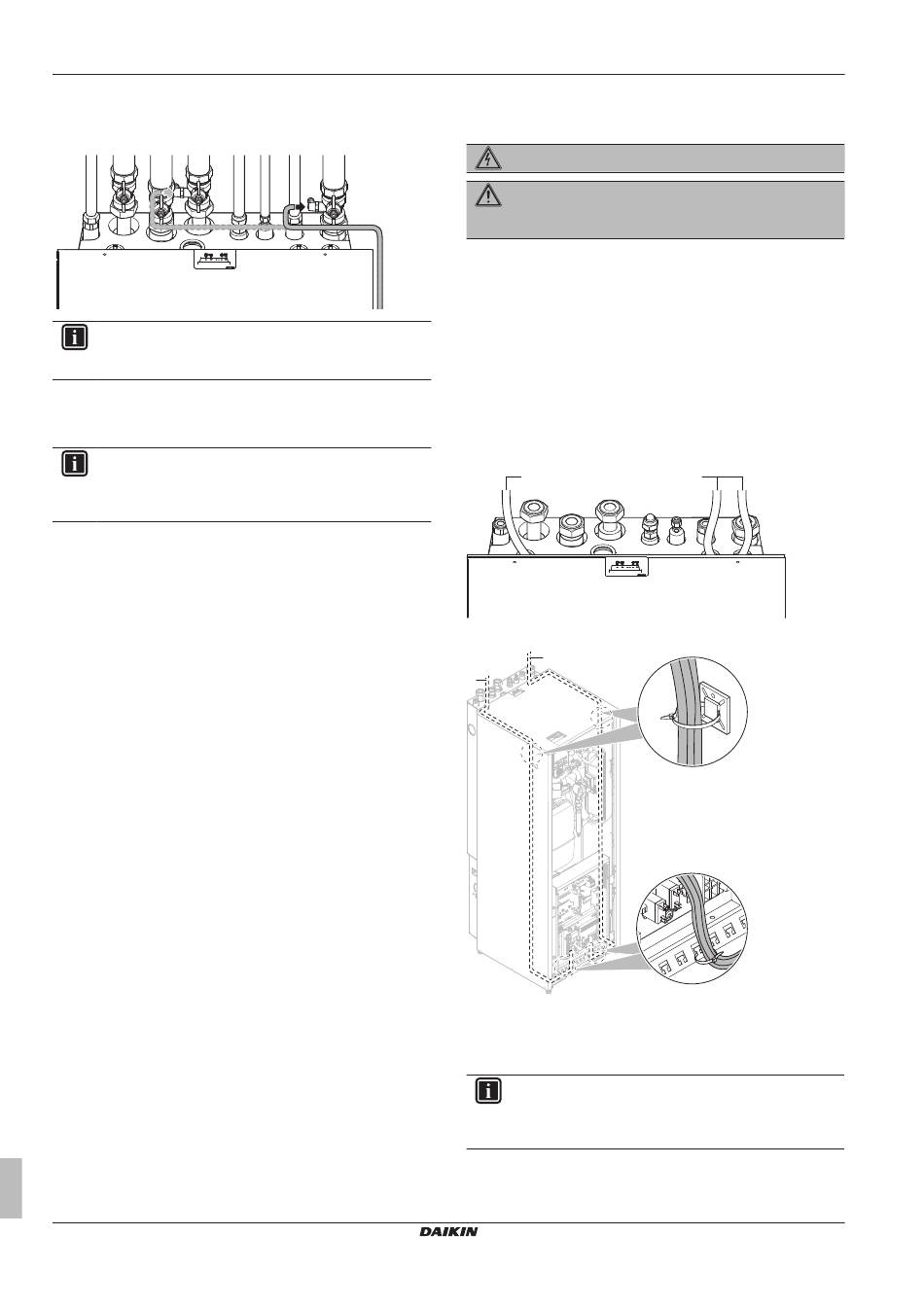

4.4.3 Remplissage du circuit d'eau
1 Raccordez le flexible d'alimentation en eau à la vanne de
remplissage.
b
INFORMATIONS
Remplissez d'eau via le raccord a OU b pour remplir les
deux circuits (le principal et le secondaire).
2 Ouvrez la vanne de remplissage.
3 Assurez­vous que la vanne de purge d'air automatique est
ouverte (au moins 2 tours).
INFORMATIONS
Pour connaître l'emplacement de la vanne de purge d'air,
reportez­vous à la section "Composants: unité intérieure"
du guide de référence installateur.
4 Remplissez le circuit d'eau jusqu'à ce que le manomètre
indique une pression de ±2,0 bar.
5 Purgez autant d'air que possible du circuit d'eau.
6 Fermez la vanne de remplissage.
7 Déconnectez le flexible d'alimentation en eau de la vanne de
remplissage.
4.4.4 Remplissage du ballon d'eau chaude
sanitaire
1 Ouvrez tour à tour chaque robinet d'eau chaude pour purger
l'air de la tuyauterie du système.
2 Ouvrez la vanne d'alimentation en eau froide.
3 Fermez tous les robinets d'eau une fois l'air purgé.
4 Assurez­vous de l'absence de fuites.
5 Actionnez manuellement la soupape de décharge de pression
installée sur place pour vous assurer du libre écoulement de
l'eau dans la conduite de refoulement.
4.4.5 Isolation de la tuyauterie d'eau
La tuyauterie de l'ensemble du circuit d'eau DOIT être isolée pour
empêcher une réduction de la capacité de chauffage.
Si la température est supérieure à 30°C et si l'humidité relative est
supérieure à 80%, l'épaisseur des matériaux d'isolation doit alors
être d'au moins 20 mm afin d'éviter toute condensation sur la
surface du matériau isolant.
Manuel d'installation
8
4.5
a
4.5.1
Voir "4.5.4 Raccordement de l'alimentation électrique du chauffage
d'appoint" à la page 10.
4.5.2
1 Pour ouvrir l'unité intérieure, reportez­vous aux sections
"4.1.1 Ouverture de l'unité intérieure" à la page
"4.1.2 Ouverture du couvercle du coffret électrique de l'unité
intérieure" à la page 6.
2 Le câblage doit entrer dans l'unité par la partie supérieure:
3 Le câblage doit être disposé comme suit dans l'unité:
a
4 Fixez le câble avec des attaches sur les supports d'attaches
pour garantir un relâchement de la contrainte et s'assurer qu'il
n'entre PAS en contact avec la tuyauterie et avec des bords
tranchants.
Raccordement du câblage
électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
À propos de la conformité électrique
Raccordement du câblage électrique sur
l'unité intérieure
a b+c
b+c
INFORMATIONS
Pour accéder au capteur de température d'eau chaude
sanitaire, il est possible de basculer le coffret électrique. Le
coffret électrique NE DOIT PAS être extrait de l'unité.
Daikin Altherma – Bibloc basse température
6 et
EHVZ04~16S18CB3V
4P401672­1B – 2015.04
