Gigabyte GA-Z97X-UD5H Manuel D'utilisation page 32

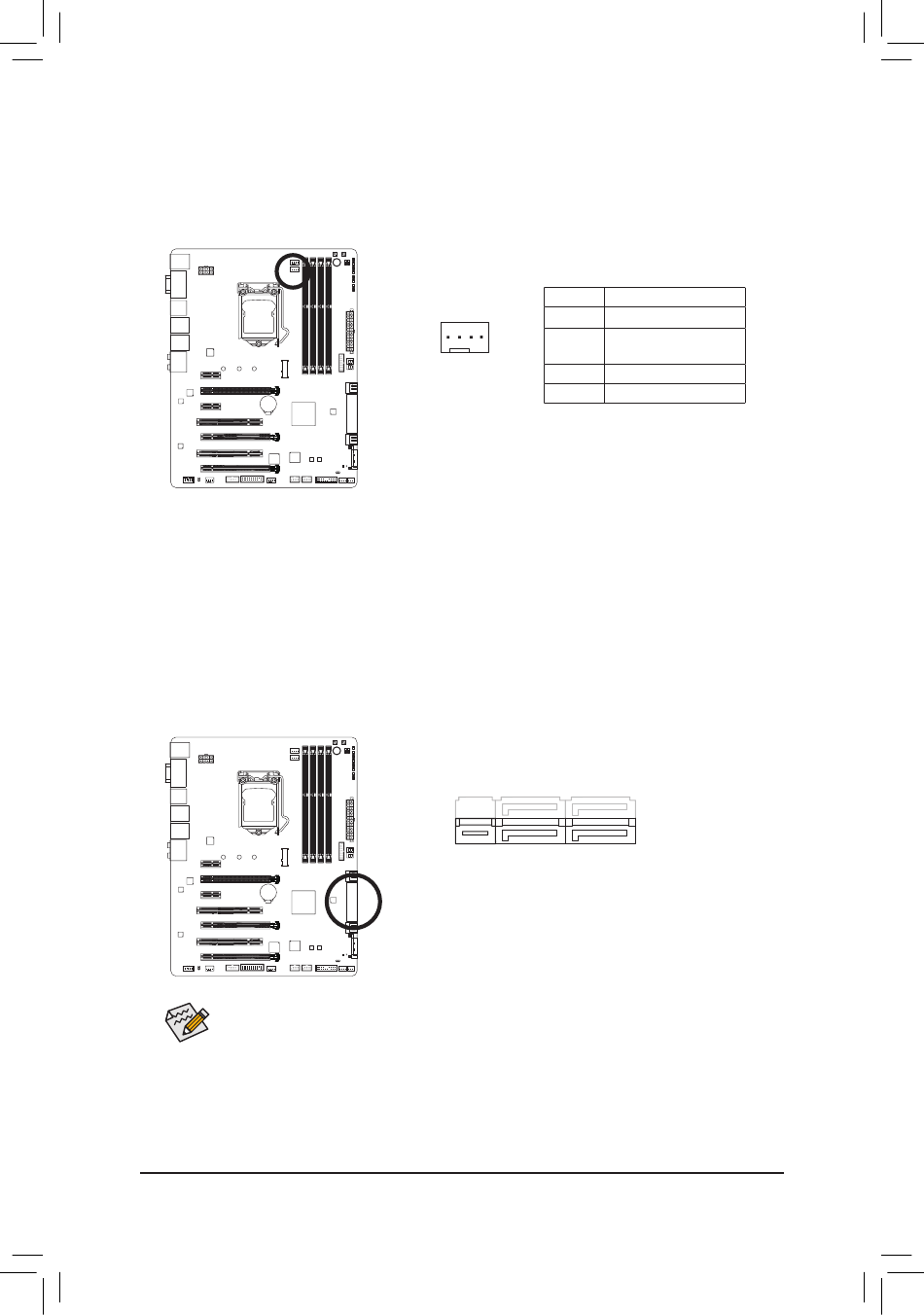

6) CPU_OPT (Embase de ventilateur de refroidissement à eau du processeur)
L'embase de ventilateur dispose de 4 broches et possède une conception qui résiste aux insertions.
Lors de la connection d'un câble de ventilateur, assurez-vous de le connecter dans l'orientation correcte
(le fil noir du connecteur est le fil de mise à la masse). La fonction de contrôle de la vitesse nécessite
d'utiliser un ventilateur avec une conception à contrôle de vitesse du ventilateur.
7) SATA_EXPRESS (Connecteur SATA Express)
Le connecteur SATA Express prend en charge un seul périphérique SATA Express.
Les connecteurs M.2, SATA Express et SATA3 4/5 ne sont utilisables qu'un à la fois. Les
connecteurs SATA3 4/5 seront indisponibles lors de l'installation d'un SSD M.2.
Installation matérielle
TPM
w/housing
Broche N. Définition
1
2
1
Voltage measurement points(G1.Sniper 3)
3
4
SATA_Express
SATA_Express
SATA_Express
- 32 -
Voltage measurement module(X58A-OC)
PCIe power connector (SATA)(X58A-OC)
MASSE
+12V / Commande de
BIOS Switcher (SW4)
vitesse
Capteur
VCC
