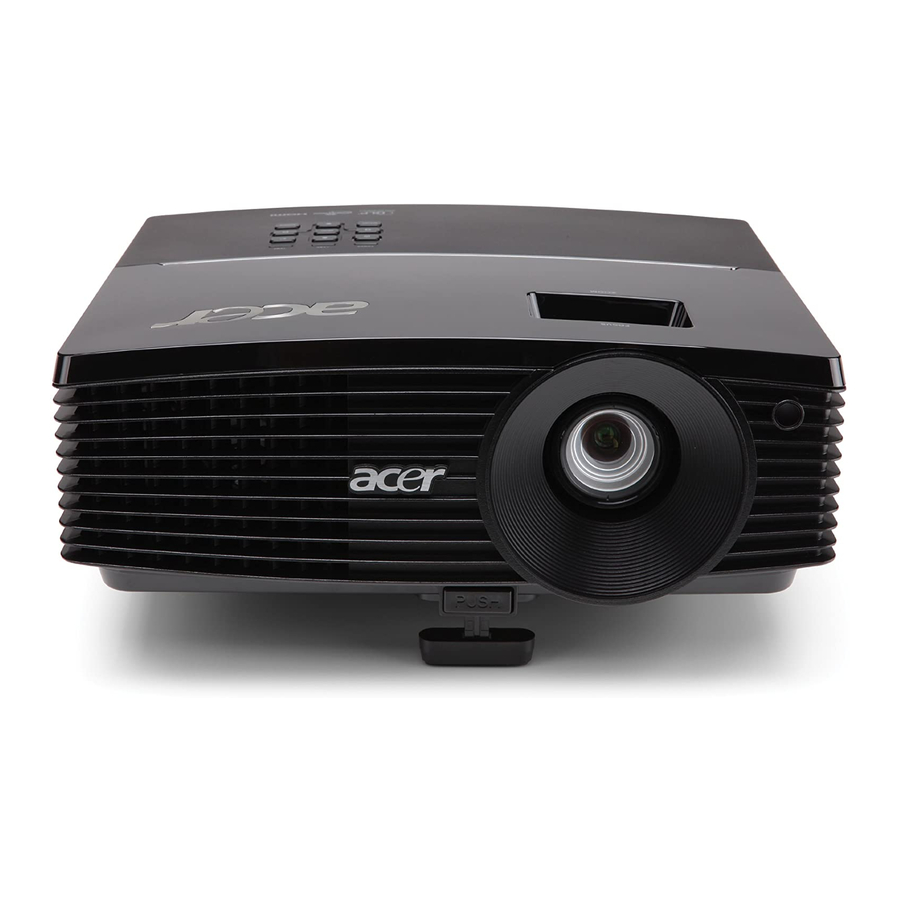

Projecteur Acer
P5205/S5200 Series
Guide Utilisateur

Publicité

Table des Matières
loading

Sommaire des Matières pour Acer P5205 Séries

  • Page 1 Téléchargé depuis www.lampe-videoprojecteur.info Projecteur Acer P5205/S5200 Series Guide Utilisateur...
  • Page 2 Date d’achat : ___________________________________ Lieu d’achat : ____________________________________ Acer et le logo Acer sont des marques commerciales déposées par Acer Incorporated. Les noms de produits ou marques commerciales d'autres sociétés sont utilisés ici à des fins d'identification uniquement et sont la propriété de leurs détenteurs respectifs.
  • Page 3: Informations Concernant Votre Sécurité Et Votre Confort

    Informations concernant votre sécurité et votre confort Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit. Eteindre le produit avant tout nettoyage Débranchez ce produit de la prise murale avant tout nettoyage. Ne pas utiliser de nettoyants liquides ou en aérosol.
  • Page 4: Utilisation De L'énergie Électrique

    • N’introduisez jamais d’objets de quelque sorte que ce soit dans ce produit à travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un incendie ou une électrocution. Ne jamais renverser de liquide d'aucune sorte sur ou dans le produit.
  • Page 5: Dépannage Du Produit

    Dépannage du produit Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou d'autres dangers. Pour tout dépannage, veuillez vous adresser à un technicien qualifié. Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié...
  • Page 6 Ne pas installer le projecteur verticalement. Le projecteur peut tomber, ce qui provoquera des blessures ou des dommages. • Ce produit est capable d’afficher des images inversées pour une installation avec fixation au plafond. Utilisez uniquement le kit de montage au plafond Acer et assurez-vous qu’il est solidement installé.
  • Page 7: Mise En Garde Concernant L'ecoute

    Pour plus d’informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), rendez- vous sur le site web à l’adresse http://www.acer-group.com/public/Sustainabilty/sustainability01.htm Avertissement concernant le Mercure Pour les projecteurs ou les produits électroniques contenant un moniteur ou un écran LCD/CRT :...
  • Page 8: Commencer Par Le Début

    viii Commencer par le début Avis d'Utilisation A faire: • Eteindre le produit avant tout nettoyage. • Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le boîtier du projecteur. • Débrancher la fiche d'alimentation de la prise de courant si le produit ne doit pas être utilisé...
  • Page 9: Table Des Matières

    Réglage de la Hauteur de l'Image Projetée Comment optimiser la taille de l’image et la distance Comment obtenir une taille d’image préférée en réglant la distance et le zoom Commandes Utilisateur Menu d’installation Technologie Empowering Acer Menus OSD (Affichage à l’écran) Couleur Image Réglage Gestion Audio...
  • Page 10 Langue Appendices Dépannage Tableau de Définition des DELs & Alertes Remplacement de la lampe Installation au plafond Spécifications Modes de compatibilité Avis concernant les Réglementations et la Sécurité...
  • Page 11: Présentation

    • Résolution XGA 1024 x 768 Native compatible avec rapports d’aspect 4:3 / 16:9 • La technologie ColorBoost de Acer permet d’obtenir des couleurs réelles et naturelles, pour des images expressives et vivantes. • Haute luminosité et facteur de contraste •...
  • Page 12: Vue D'ensemble Du Paquet

    éléments. Contactez immédiatement votre fournisseur si l’un des articles est manquant. Projecteur avec Cordon d'alimentation Câble VGA protège-objectif Câble Vidéo Composite Carte de Sécurité Guide utilisateur (CD-ROM) Acer Projector Quick Start Guide Télécommande Guide de démarrage rapide Batterie x2 Boîtier de transport...
  • Page 13: Vue D'ensemble Du Projecteur

    Vue d’ensemble du projecteur Vue Externe du Projecteur Côté Avant / Supérieur (P5205) (S5200) Description Description Interrupteur et DEL indicatrice de Panneau de commandes courant. Objectif de projection Bague de réglage du Zoom Bouton élévateur Bague de réglage de la focale Protège-objectif Récepteur de la télécommande Côté...
  • Page 14: Panneau De Commandes

    Confirmez votre sélection d'éléments. RESYNC Synchronise automatiquement le projecteur sur la source d'entrée. TEMP DEL témoin de la température Empowering key (Touche Fonctions Acer exclusives: eView, eTimer, Empowering) ePower Management. Quatre Touches de Sélection Sélectionne les éléments ou permet Directionnelles d'ajuster votre sélection.
  • Page 15: Disposition Des Touches De La Télécommande

    Disposition des touches de la télécommande Fonction Description POWER (Courant) Référez-vous à la section "Mise sous/hors tension du projecteur". ASPECT RATIO Pour choisir le rapport d'aspect souhaité (Auto/4:3/ (Rapport d’Aspect) 16:9). ZOOM Permet d’effectuer le zoom avant ou arrière sur l’affichage du projecteur.
  • Page 16 Permet de choisir la source VIDEO COMPOSITE. 19 MUTE (SILENCE) Permet d’activer/couper le son. 20 WIRELESS Pressez "WIRELESS" pour afficher l’image transférée en sans-fil depuis un ordinateur vers le projecteur à l’aide de l’utilitaire "Acer eProjection Management". (pour le modèle d’équipé de la fonction sans-fil)
  • Page 17: Bien Débuter

    Bien débuter Connexion du Projecteur Lecteur DVD, Décodeur, Récepteur HDTV RS232 Affichage D-Sub Sortie S-Vidéo R B G RS232 R B G D-Sub Sortie vidéo HDTV adapter D-Sub RS232 D-Sub Description Description Cordon d'alimentation Câble S-Vidéo Câble VGA Câble RS232 Adaptateur VGA vers Composant Câble HDMI vidéo/HDTV...
  • Page 18: Mise Sous/Hors Tension Du Projecteur

    Mise sous/hors tension du projecteur Mise sous tension du projecteur Enlevez le protège-objectif. Assurez-vous que le cordon d'alimentation et le câble de signal sont correctement connectés. La DEL témoin d’alimentation clignotera en rouge. Allumez le projecteur en appuyant sur le bouton Marche/Arrêt du panneau de commande ou de la télécommande : la DEL du témoin d'alimentation s'allumera en bleu.
  • Page 19: Mise Hors Tension Du Projecteur

    Mise hors tension du projecteur Pour éteindre le projecteur, appuyez sur le bouton de puissance. Ce message apparaît : "Veuillez appuyer à nouveau sur le bouton de puissance pour terminer le processus de mise hors service." Appuyez à nouveau sur le bouton de puissance. La LED d'indication de puissance passe au ROUGE et clignote rapidement dès que le projecteur est éteint, le (s) ventilateur (s) continue (nt) de fonctionner environ 2 minutes pour assurer un...
  • Page 20: Réglage De L'image Projetée

    Réglage de l'Image Projetée Réglage de la Hauteur de l'Image Projetée Le projecteur est équipé d’un pied réglable permettant d’ajuster la hauteur de l'image. Pour faire monter l'image : Appuyez sur le déclencheur de libération du pied. Faites monter l'image à l'angle de hauteur souhaité , relâchez ensuite le bouton pour verrouiller le pied en position.
  • Page 21: Comment Optimiser La Taille De L'image Et La Distance

    Comment optimiser la taille de l’image et la distance Consultez le tableau ci-dessous pour connaître des tailles d’image optimales réalisables lorsque le projecteur est positionné à la distance désirée de l’écran. • P5205 Si le projecteur est à 3 m de l’écran, les tailles d’image peuvent varier entre 75 pouces et 98 pouces pour obtenir une image de bonne qualité.
  • Page 22 • S5200 Si le projecteur se trouve à 3 m de l’écran, une image de bonne qualité sera possibles avec une taille d’image de 242 pouces. Remarque :Nous vous rappelons que, selon la figure illustrée ci- dessous, il est obligatoire d’obtenir un espace de hauteur de 424 cm lorsque le projecteur est situé...
  • Page 23: Comment Obtenir Une Taille D'image Préférée En Réglant La Distance Et Le Zoom

    Comment obtenir une taille d’image préférée en réglant la distance et le zoom Le tableau ci-dessous explique la façon d’obtenir une taille d’image désirée en réglant soit la position soit la bague de réglage du zoom. • P5205 Pour obtenir une taille d’image de 50 pouces, réglez le projecteur sur une distance de 1,5 m à...
  • Page 24 • S5200 Pour obtenir une taille d’image de 50 poucesm installez le projecteur à 0,6 m de distance de l'écran. 50" Taille d’image désirée Hauteur: 88 cm Du bas en haut de l’image B&C 0,6 m Distance définie Taille d’image désirée Distance (m) Haut (cm) Diagonal (pouce)
  • Page 25: Commandes Utilisateur

    Les nouveaux réglages seront sauvegardés automatiquement lorsque vous quitterez le menu. Appuyez sur "Menu" à tout moment pour quitter le menu et retourner à l'écran de bienvenue Acer.
  • Page 26: Technologie Empowering Acer

    Technologie Empowering Acer Touche Empowering La touche Empowering permet d'accéder à trois fonctions uniques d'Acer : "Acer eView Management", "Acer eTimer Management", et "Acer ePower Management". Pressez la touche " " pendant plus d’une seconde pour ouvrir le menu principal OSD et modifier ses fonctions.
  • Page 27: Menus Osd (Affichage À L'écran)

    Menus OSD (Affichage à l’écran) Le projecteur possède des menus d'affichage à l'écran (OSD) dans différentes langues qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Utiliser les menus OSD • Pour ouvrir le menu OSD, appuyez sur "Menu" sur la télécommande ou le panneau de contrôle.
  • Page 28: Couleur

    Couleur Il existe de nombreux préréglages d’usine optimisés pour toute une gamme de types d'images. • Lumineux : pour optimiser la luminosité. • Standard : pour un environnement commun. • Vidéo : pour une lecture de la vidéo dans un Mode Affichage environnement lumineux.
  • Page 29: Image

    Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées. • Appuyez sur pour diminuer la quantité de Saturation couleurs sur l'image. • Appuyez sur pour augmenter la quantité de couleurs sur l'image. Règle la balance des couleurs du rouge et du vert. •...
  • Page 30 Utilisez cette fonction pour choisir le format d'image souhaité. • Auto: Conserve le rapport largeur-hauteur original de Rapport d’aspect l'image et agrandit l'image pour qu'elle s'adapte aux pixels horizontaux ou verticaux initiaux. • 4:3 : L’image sera mise à l’échelle pour s’adapter à l’écran et s’affichera au format 4:3.
  • Page 31: Réglage

    Remarque : les fonctions " Position H. ", " Position V.", " Fréquence " et "Suivi" ne sont pas disponibles en mode Vidéo. Remarque : la fonction " Netteté " n'est pas disponible en mode Ordinateur. Remarque : La fonction 3D n’est prise en charge que par une source VGA. Veuillez consulter le tableau des fréquences pour connaître les fréquences 3D détaillées.
  • Page 32 Emplac Menu Choisissez la position du menu OSD sur l'écran d'affichage. Lorsque cette fonction est désactivée, le projecteur recherchera d'autres signaux si le signal d'entrée courant est perdu. Lorsque cette fonction est activée, la chaîne source Verr. Source actuelle est verrouillée avant d'actionner la touche "SOURCE" du panneau de commande ou de la télécommande pour la chaîne suivante.
  • Page 33 Arrêt (Minutes) Une fois la "Sécurité" paramétrée sur "Activé", vous pouvez régler la fonction d'arrêt. • Appuyez sur pour sélectionner la durée avant arrêt. • La plage s'étend de 10 minutes à 990 minutes. • Lorsque le temps est écoulé, le projecteur demandera à l’utilisateur de saisir le mot de passe une nouvelle fois.
  • Page 34 • En cas de perte de la carte de sécurité, veuillez contacter votre centre de dépannage Acer local. En choisissant "Activé", vous activez cette fonction. Le projecteur est en mesure de délivrer un signal VGA lorsqu'il est en mode Veille et que les prises VGA IN (ou entrée VGA IN 1) et...
  • Page 35 Pour connecter votre projecteur au réseau : Prenez un câble RJ45 et connectez l’une de ses extrémités sur la prise d’entrée LAN du projecteur, et l’autre sur le port RJ45. Sélectionnez LAN dans ce menu et appuyez sur pour sélectionner "Marche". Assurez-vous que DHCP est bien allumé, puis appuyez sur pour sélectionner Appliquer et appuyez sur Rentrez à...
  • Page 36 Remarque 1 : Aperçu de la page de mise en oeuvre réseau à distance Voir Remarque 2 et Remarque Ces boutons fonctionnent Pour faire de la même basculer les façon que ceux sources des menus d’entrée, OSD, du cliquez sur panneau de le signal de configuration...
  • Page 37: Gestion

    Gestion Choisissez "Activé" pour baisser la lampe du projecteur et diminuer la consommation électrique, prolonger la durée Mode ECO de vie de la lampe et réduire le bruit. Choisissez "Arrêt" pour retourner en mode normal. Choisissez "Activé" pour activer le mode Haute altitude. Lorsque cette fonction est activée, les ventilateurs du Haute altitude projecteur tournent à...
  • Page 38: Audio

    Audio • Appuyez sur pour diminuer le volume. Volume • Appuyez sur pour augmenter le volume. • Choisissez "Activé" pour couper le son. Silence • Choisissez "Arrêt" pour remettre le son. Minuteur Emplacement Choisissez l'emplacement d’affichage du compteur sur minuteur l'écran.
  • Page 39: Langue

    Affichage de Appuyez sur pour choisir le mode d'affichage l'horloge de l'horloge. Langue Choisir une langue pour les menus OSD. Utilisez les touches pour choisir votre langue préférée. Langue • Appuyez sur pour confirmer votre choix.
  • Page 40: Appendices

    Appendices Dépannage Si vous rencontrez des problèmes avec votre projecteur Acer, référez-vous au guide de dépannage suivant. Si des problèmes persistent, contactez votre revendeur local ou le centre de service. Problèmes d’Image et Solutions Problème Solution Aucune image • Assurez-vous que tous les câbles sont bien branchés, n'apparaît à...
  • Page 41 Image affichée • Appuyez sur la touche " RESYNC" du panneau de partiellement, en commande ou de la télécommande. défilement ou • Pour une image affichée incorrectement: incorrecte (pour ordinateurs • Suivez les étapes du point 2 (ci-dessus) pour portables) régler la résolution de votre ordinateur.
  • Page 42: Problèmes Avec Le Projecteur

    L'image est étirée Lorsque vous regardez un DVD d’encodage anamorphosé lors de l'affichage ou au format 16:9, vous devez régler les paramètres ci- d'un DVD au dessous: format « écran • Si vous regardez un DVD au format 4:3, veuillez large »...
  • Page 43: Messages Osd

    Messages OSD Condition Rappel de Lampe Message Panne ventilateur – le ventilateur du système ne fonctionne pas. Panne ventilateur. La lampe s’éteindra bientôt. Surchauffe Project – le projecteur a dépassé sa température de fonctionnement recommandée et doit refroidir avant d’être réutilisé.
  • Page 44: Tableau De Définition Des Dels & Alertes

    Tableau de Définition des DELs & Alertes Messages des DELs Message DEL d'Alimentation DEL de la DEL de la Lampe température Rouge Bleue Rouge Rouge Veille (cordon d'alimentation connecté) Bouton Marche/Arrêt sur Marche (ON) Nouvelle tentative de la Clignotem ent rapide lampe En cours d’arrêt (en Clignotem...
  • Page 45: Remplacement De La Lampe

    Remplacement de la lampe Utilisez un tournevis pour retirer la(es) vis du couvercle puis retirez la lampe. Le projecteur détectera automatiquement la durée de vie de la lampe. Vous verrez le message d’avertissement suivant "La lampe a presque atteint la fin de sa durée de vie en mode pleine puissance.
  • Page 46: Installation Au Plafond

    Installation au plafond Si vous souhaitez installer le projecteur avec une fixation au plafond, veuillez vous référer aux étapes ci-dessous: Percez quatre trous dans une partie solide et structurellement saine du plafond et fixez la base de monture. Remarque : Les vis ne sont pas fournies. Veuillez vous équiper de vis adaptées au type de votre plafond.
  • Page 47 Utilisez un nombre de vis suffisant par rapport à la taille du projecteur pour fixer le projecteur au support de la monture du plafond. Vis de Type B Vis de Type C Extension coulissante Grande rondelle Support pour Projecteur Permet de soutenir le projecteur et de réaliser des réglages Petite rondelle Buse intermédiaire...
  • Page 48 Réglez l’angle et le positionnement s’il le faut. Vis de fixation Clé hexagonale Clé hexagonale Vis de fixation Remarque : Les types appropriés de vis et de rondelles pour chaque modèle sont listés dans le tableau ci-dessous. Les vis au diamètre de 3 mm sont fournies dans le sachet des vis.
  • Page 49: Spécifications

    Spécifications Les spécifications données ci-dessous sont sujettes à modifications sans avis préalable. En ce qui concerne les spécifications finales, veuillez vous référer aux spécifications de vente annoncées par Acer. Système de projection ™ Résolution Native: XGA (1024 x 768) Maximum: 1920 x 1080 EIA/RB Compatibilités Ordinateur...
  • Page 50 Source d’alimentation Entrée CA universelle 100 - 240 V, fréquence d'entrée 50/60 Hz Consommation électrique • P5205: 425 W • S5200: 315 W Température de fonctionnement 0ºC à 35ºC / 32ºF à 95ºF Connecteurs E/S • Prise d'alimentation x 1 •...
  • Page 51: Modes De Compatibilité

    Modes de compatibilité Analogique VGA - Signal PC Mode Résolution Fréquence V. [Hz] Fréquence H. [KHz] VGA_60 640 x 480 59,940 31,469 VGA_72 72,809 37,861 VGA_75 75,000 37,500 VGA_85 85,008 43,269 VGA_70 720 x 400 70,087 31,469 VGA_85 85,039 37,927 SVGA_56 800 x 600 56,250...
  • Page 52 1920 x 1080_EIA 1920 x1080 60,000 67,500 acer_16:9 1366 x 768 59,790 47,712 acer_timing 1024 x 600 60,000 37,500 VGA_120 640 x 480 119,518 61,910 SVGA_120 800 x 600 119,854 77,425 XGA_120 1024 x 768 119,804 98,958 Temporisation DVI-D & HDMI (HDCP) Fréquence H.
  • Page 53 Mac G4 640 x 480@60Hz 59,940 31,469 MAC13 640 x 480@67Hz 66,667 35,000 Mac G4 800 x 600@60Hz 60,317 37,879 MAC16 832 x 624@75Hz 74,546 49,722 Mac G4 1024 x 768@60Hz 60,004 48,363 MAC19 1024 x 768@75Hz 75,020 60,241 MAC21 1152 x 870@75Hz 75,061 68,681...
  • Page 54 1280 x 720 720p 60,00 45,00 1280 x 720 720p 50,00 37,50 1920 x 1080 1080i 60,00 33,75 1920 x 1080 1080i 50,00 28,13 1920 x 1080 1080p 60,00 67,5 1920 x 1080 1080p 50,00 56,26 Signal vidéo, S-Vidéo Modes Fréquence V.
  • Page 55: Conditions De Fonctionnement

    Avis concernant les Réglementations et la Sécurité Notice FCC Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle.
  • Page 56: Remarque À L'intention Des Utilisateurs Canadiens

    Canada. Déclaration de Conformité pour les pays dans l'Union Européenne Acer déclare par la présente que cette série de projecteur est conforme aux conditions essentielles et aux autres dispositions relatives de la Directive 1999/5/EC. Compatible avec la Certification réglementaire Russe Avis de réglementation sur les appareils radio...
  • Page 57: Listes Des Pays Concernés

    Listes des pays concernés En juillet 2009, les états membres de l'Union européenne sont : La Belgique, le Danemark, l'Allemagne, la Grce, l'Espagne, la France, l'Irlande, l'Italie, le Luxembourg, les Pays-Bas, l'Autriche, le Portugal, la Finlande, la Sude, le Royaume Uni, l'Estonie, la Lettonie, la Lituanie, la Pologne, la Hongrie, la République Tchque, la République Slovaque, la Slovénie, Chypre, Malte, la Bulgarie et la Roumanie.
  • Page 58: Declaration Of Conformity

    Taipei Hsien 221, Taiwan Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan Contact Person: Mr. Easy Lai, e-mail:easy_lai@acer.com.tw And, Acer Europe SA Via Cantonale, Centro Galleria 2 6928 Manno Switzerland...
  • Page 59 -. EN301 489-1 -. EN301 489-17 • Article 3.2 Spectrum Usages -. EN300 328 -. EN301 893 (Applicable to 5GHz high performance RLAN). Year to begin affixing CE marking 2009. Aug. 12, 2009 - Easy Lai /Manager Date Regulation Center, Acer Inc.
  • Page 60: Federal Communications Commission Declaration Of Conformity

    Acer America Corporation 333 West San Carlos St., San Jose CA 95110, U. S. A. Tel: 254-298-4000 Fax: 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
