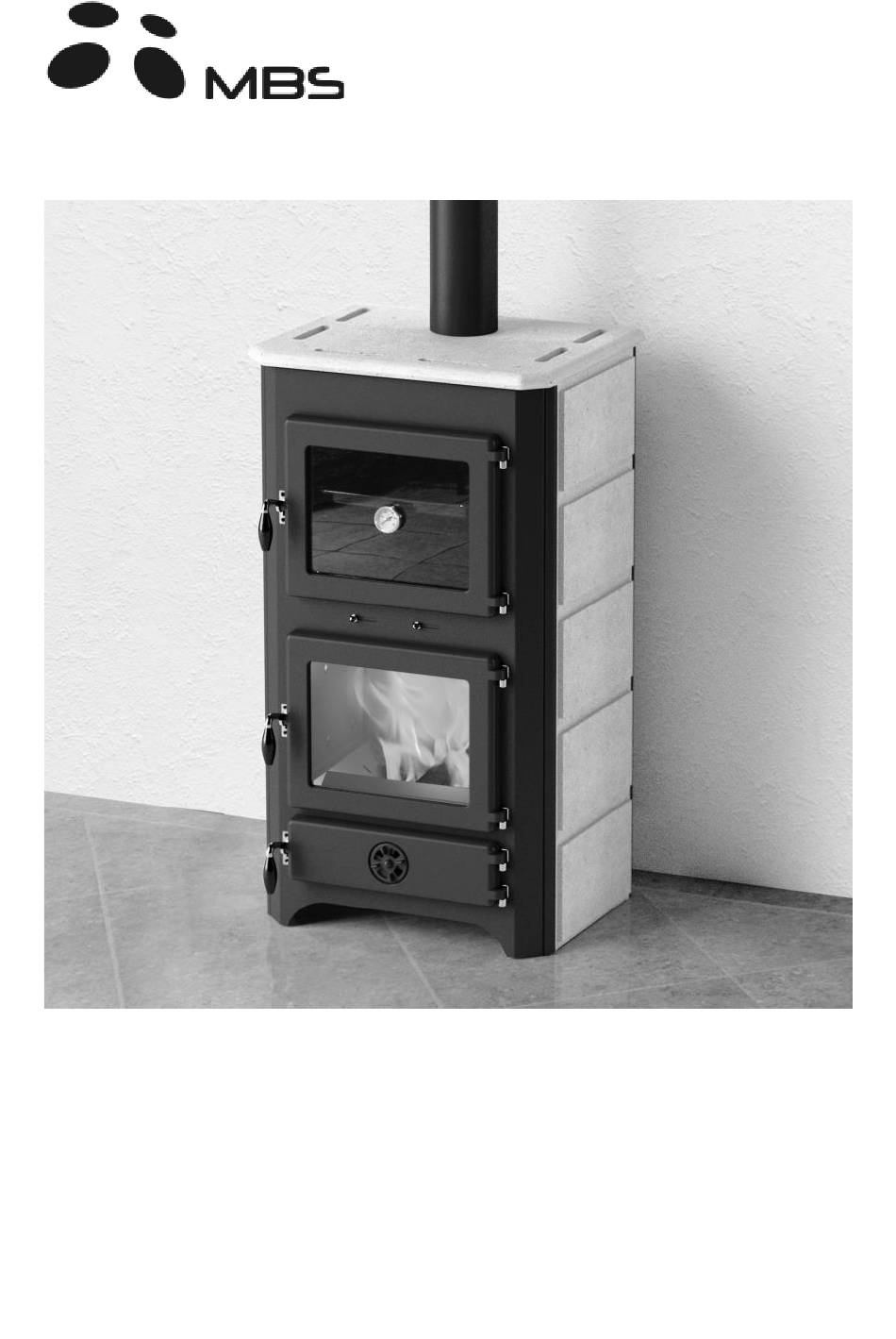

- Page 1 MANUEL D’UTILISATION Poêle à combustible solide pour le chauffage central THERMO VULKAN PLUS...
- Page 2 Nous vous remercions de la confiance que vous nous témoignez en achetant notre produit –Thermo Vulkan Plus- le poêle à combustible solide. Vous avez fait le meilleur choix possible, car le poêle « Thermo Vulkan Plus » est le fruit de plusieurs années d’expériences dans la fabrication et dans l’exploitation de ce type de produits.
-
Page 3: Table Des Matières
Table des matières Attention avant l’utilisation..................4 Description du poêle ....................4 Installation du poêle ....................7 Installation du poêle dans un système de chauffage de l'eau........9 Procédures d’allumage et de tirage… ..............11 Manipulation du poêle………………................13 Nettoyage et entretien du poêle................15 Que faire quand……………………………………………………………………………16 Remarques générales....................17 Conseils pour la protection de l'environnement............17... - Page 4 DESCRITPION DU POELE Le poêle THERMO VULKAN PLUS est fabriqué et testé selon la norme Européene 13240. Sur l’image 1 est montré l’aspect du poêle avec les parties importantes de manipulation. Le poêle THERMO VULKAN PLUS possède un bouilleur qui contient 24 l d’eau et qui est fabriqué...
- Page 5 Image 1. Parties importantes du poêle Thermo Vulkan PLUS 1 – Pierre naturelle 2 – Four 3 – Régulateur d’air secondaire 4 – Bouilleur 5 – Grille en fonte 6 - Bouton de thermorégulateur 7 – Cendrier 8 – Sortie de fumée 9 –...
-
Page 6: Données Techniques
Données techniques Caractéristiques techniques Nom de produit THERMO VULKAN PLUS Poêle à combustible solide pour le chauffage Destination du produit central Puissance nominale 24 /23 kW Puissance thermique à l'eau 15 / 14 kW Puissance thermique à l'extérieur 9 / 9 kW Efficacité... -
Page 7: Installation Du Poêle
Installation du poêle Le poêle à combustible solide ne doit pas être installé près des éléments en bois ou des éléments organiques inflammables parce qu’elle réalise une grande température lors de sa combustion. La distance minimale entre les éléments du poêle et les autres est de 80 cm. Le poêle à... - Page 8 Image 3 L’image 3 montre les défauts d’une mauvaise cheminée : 1. Retour pare-brise mal placé 2. Un objet étranger dans la cheminée 3. Vices de cheminée (les trous dans la cheminée) 4. La suie dans la cheminée 5. L’ouverture de nettoyage mal fermée 6.
- Page 9 Installation du poêle dans le système de chauffage central - Arrivée et départ d’eau de système de chauffage est en 1 pouce sur le bouilleur. - Le poêle peut être installé sur un système ouvert ou fermé de chauffage central. Montage sur un système de chauffage fermé...
- Page 10 Installation avec un vase d’expansion ouvert Chez ce système la vase d’expansion, la soupape et la pompe vont ensemble. Tout de suite au dessous de la vase d’expansion ouvert est placée la branche de la ligne d’alimentation et de distribution qui assure qu’en hiver l’eau ne se transforme pas en glace.
- Page 11 Image 6 Schéma d’installation avec un vase ouvert Allumage et Combustion Avant d’utiliser le poêle pour la première fois, il est nécessaire de nettoyer toutes les surfaces émaillées du poêle avec un chiffon sec, ceci permet d’enlever la couche de protection et d’éviter une émanation d’odeurs désagréables.
- Page 12 tourner le régulateur d’air ainsi que la régulation de ventilation soit au maximum ouvrir la porte du foyer mettre au foyer les matériaux d’allumage (les petites bûches de bois et le papier) allumer le feu fermer la porte du foyer et du cendrier après allumage ajouter les grosses bûches de bois et fermer la porte du foyer.
-
Page 13: Manipulation Du Poêle
Manipulation du poêle Le premier allumage doit être modéré pour éviter un choc thermique. Après que toute la quantité de bois brûle, insérez la nouvelle quantité de bois. Ne pas laisser les cendres s’accumuler sur la grille. En ajoutant le bois, la porte doit être ouverte légèrement et avec beaucoup d’attention, ne pas ouvrir la porte brusquement de sorte que la fumée et la flamme peuvent sortir et provoquer l’incendie. - Page 14 Manipulation du poêle La vitesse de combustion et la quantité de puissance donnée par le poêle dépendent de la quantité d’air primaire, nécessaire pour une bonne combustion qui se trouve dans la zone au dessous de la grille. Le réglage de l’air primaire se réalise automatiquement par le régulateur de ventilation RATHGEBER (image 7).
-
Page 15: Nettoyage Et Entretien Du Poêle
Nettoyage et Entretien du poêle 1. Nettoyage des surfaces externes est effectué seulement lorsque le poêle ne fonctionne pas, c'est-à-dire quand il est froid. Nettoyez-le avec un chiffon doux (pour ne pas endommager la surface externe) et des produits adaptés. 2. -
Page 16: Que Faire Quand
Que faire quand… ? Table: les défauts les plus courants, les causes possibles et comment les éviter Défauts-problèmes Cause-origine Solution Chauffage faible, grille faible, Manipulation mauvaise; -suivre les instructions cuisson faible cheminée mauvaise -appeler le service si existe encore un défaut même si on suit les instructions de manipulation Difficultés lors de l’allumage... -
Page 17: Remarques Générales
CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT L’emballage - L'emballage peut être à 100% recyclé. - L'élimination des déchets, est conforme aux lois locales. - Les emballages (sacs en plastique, polystyrène, etc.) doivent être tenus à l'écart des enfants, pour éviter tout risque intoxication. Produit - Le produit en lui même est constitué... - Page 18 A.D. “Milan Blagojević” Smederevo Đure Strugara 20 11300 Smederevo tel: 026 633 600 026 633 601 fax: 026 226 926 Servis: 026 633 670 026 231 597 e-mail: servis@mbs.rs www.mbs.rs...
