Des bouchons sont fournis avec le tube multi-capteur, vissez les sur les colliers de prises en
charge non utilisés.
1
2
3

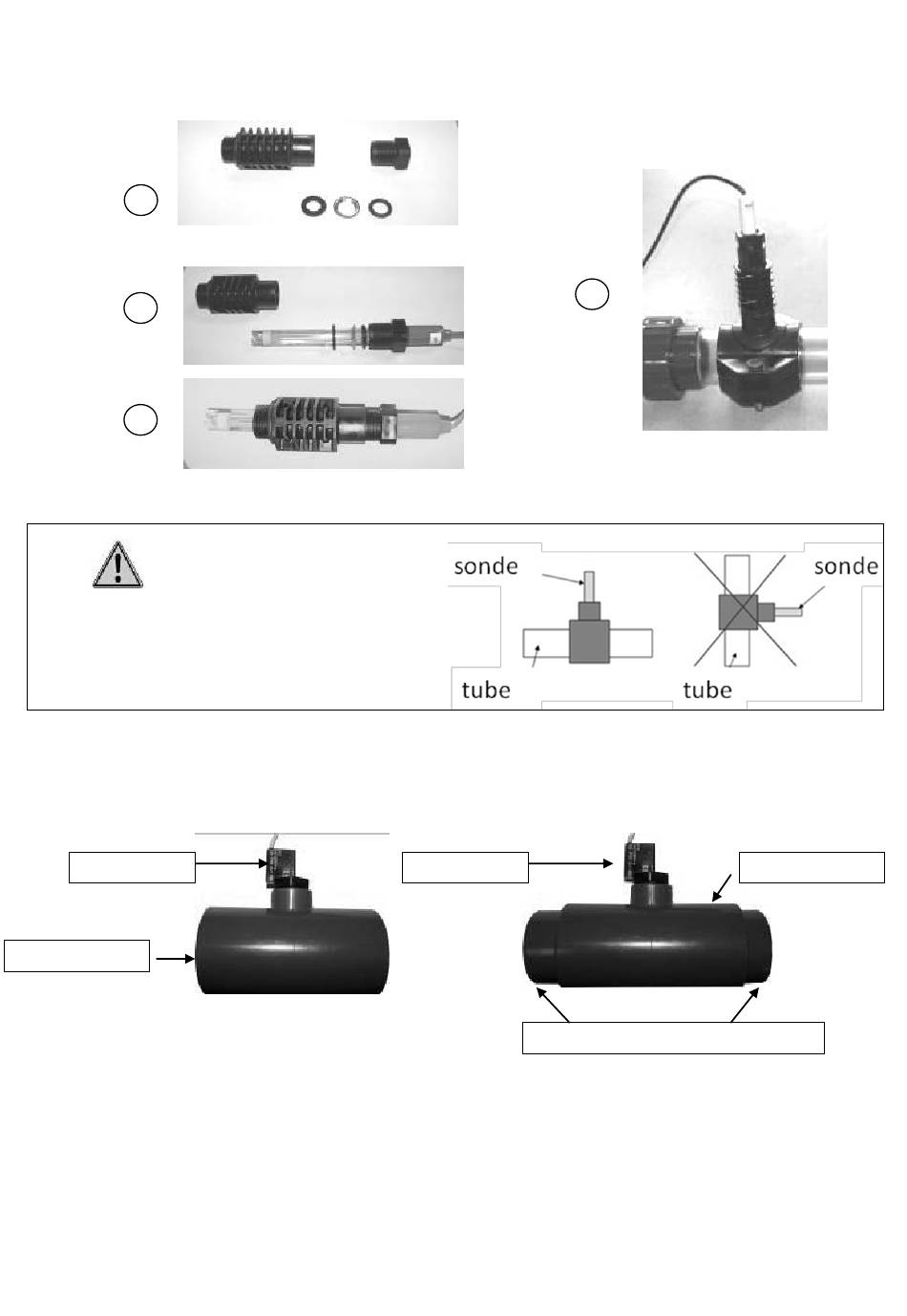

Figure 10.
ATTENTION
Les colliers de prise en charge devront être
positionnés de tel sorte que les capteurs pH et
Redox soient en position verticale (+/- 10°)
que ce soit avec ou sans le tube transparent.
3.5 Installation du détecteur de débit
Le détecteur de débit est fourni en standard avec un Té de diamètre 63mm sur lequel il devra
être positionné. Pour les installations en diamètres 50mm, deux adaptateurs 50-63mm sont
fournis.
flowswitch
Té en 63 mm
Il est important de respecter le sens d'installation mentionné grâce à une flèche qui
représente le sens de circulation de l'eau.
montage des portes-sondes et du capteur température d'eau
Figure 11.
Installation du Flowswitch sur le Té en 63mm
980062 - Manuel d'installation Klereo Kompact + V 1.2
flowswitch
Réducteurs Ø 50  Ø 63mm
mm
12
4
Té en 63 mm
