2.5.1. Paramétrages / configuration de
la commande
La commande est réglée par défaut en mode gravitaire.
Le rinçage est lancé automatiquement en fonction du
degré d'encrassement du tambour filtrant.
Dès que le tambour filtrant a atteint un certain degré
d'encrassement, l'interrupteur flottant déclenche le
rinçage.
La commande du filtre à tambour est équipée d'un
détecteur de panne. Si une panne est détectée, celui-ci
émet un signal sonore (bip).

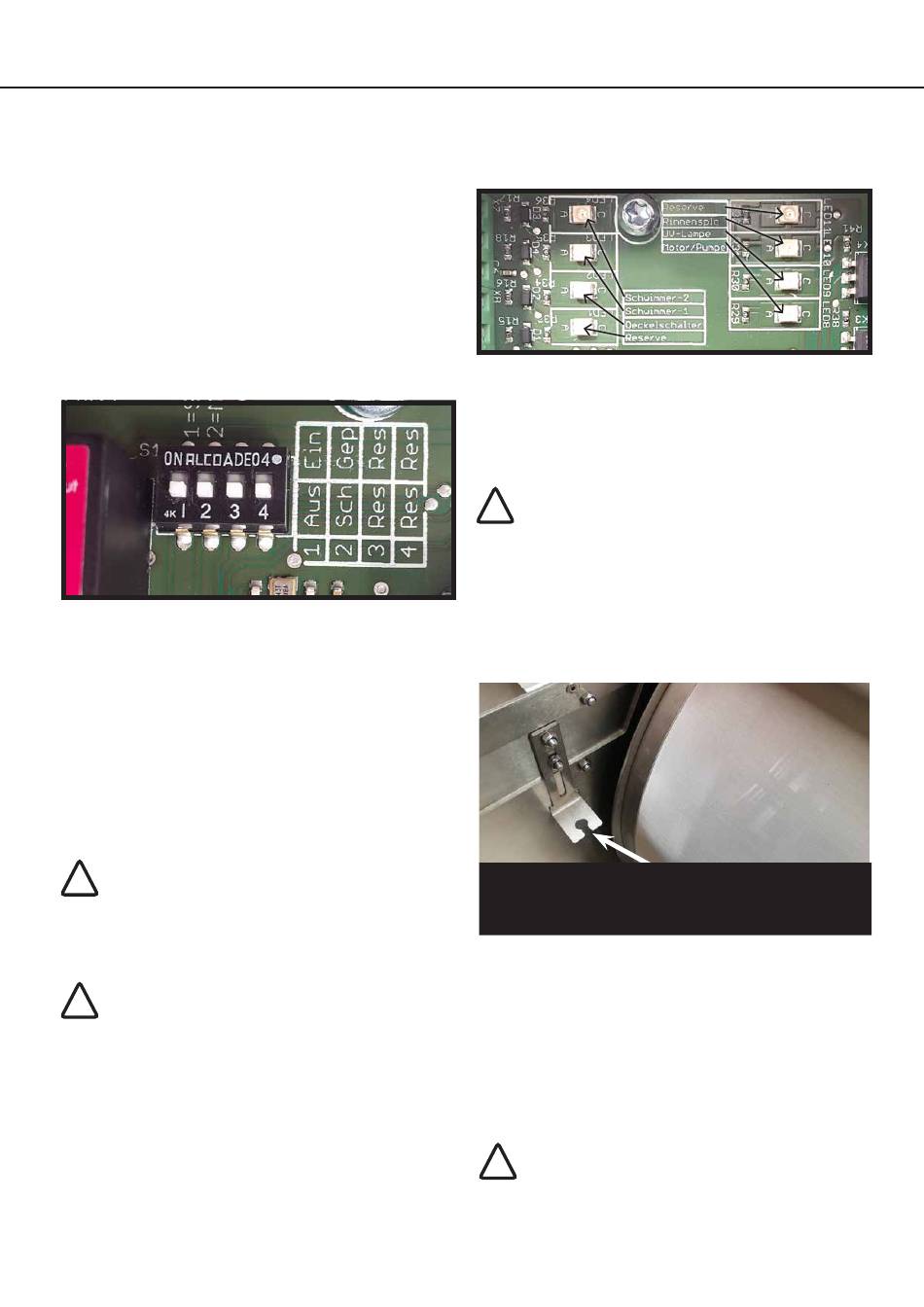

Interrupteur DIP n° 1:
La commande du filtre à tambour est équipé d'un
détecteur de panne. Si la commande décèle une panne, le
détecteur intégré émet un signal sonore (sonnerie). Cette
fonction peut être désactivée au moyen de l'interrupteur
DIP n° 1.
Interrupteur DIP n° 2:
distinction entre mode pompage (Gep) et mode gravitaire
(Sch) (mode par défaut : gravitaire). Pour passer la
commande en mode pompage, changez tout simplement
la position de l'interrupteur DIP n° 2.
ACHTUNG
!
Dans le cas de bassins sans remplissage
automatique, veillez à ce que le niveau d'eau du
bassin ne chute pas en-dessous du niveau du
flotteur inférieur. Dans un tel cas, le filtre s'arrête.
Sinon, le filtrage continuerait sans interruption.
L'ouverture de la commande Clever ne peut être
!
confiée qu'à des experts!
La platine laissant passer le courant, vous vous
exposez à des risques d'électrocution et de
blessure.
2.5.2. On Board Self Diagnostic System
(OBSDS)
Le système OBSD permet d'identifier le statut des
interrupteurs et de localiser rapidement les pannes. La
platine de votre commande est dotée de DEL qui indiquent
le statut des différents interrupteurs.
Lorsqu'une DEL est allumée, cela signifie que la fonction
correspondante est activée.
L'ouverture de la commande Clever ne peut être
!
confiée qu'à des experts!
La platine laissant passer le courant, vous vous
exposez à des risques d'électrocution et de
blessure.
2.6. Montage de l'interrupteur
2.6.1. Montage de l'interrupteur version
gravitaire
GT30, GT50, GT80 katan
Montez l'interrupteur à flotteur ici.
Zone d'eau propre à l'extérieur du tambour.
Flotteur supérieur:
il permet de déclencher le rinçage. À la fin du rinçage, il
doit flotter au niveau de la limite supérieure.
Flotteur inférieur:
il permet une désactivation automatique et empêche le
rinçage continu. Il doit toujours être immergé en mode
d'exploitation normal. S'il atteint la butée inférieure, le
filtre à tambour s'arrête car il n'y a pas assez d'eau dans le
bassin.
La hauteur précise de l'interrupteur flottant doit
!
être réglée individuellement (trous oblongs dans
la fixation). Cela dépend de la puissance de la
pompe allant de paire avec le filtre à tambour.
w w w . i n a z u m a - o n l i n e . c o m
7
