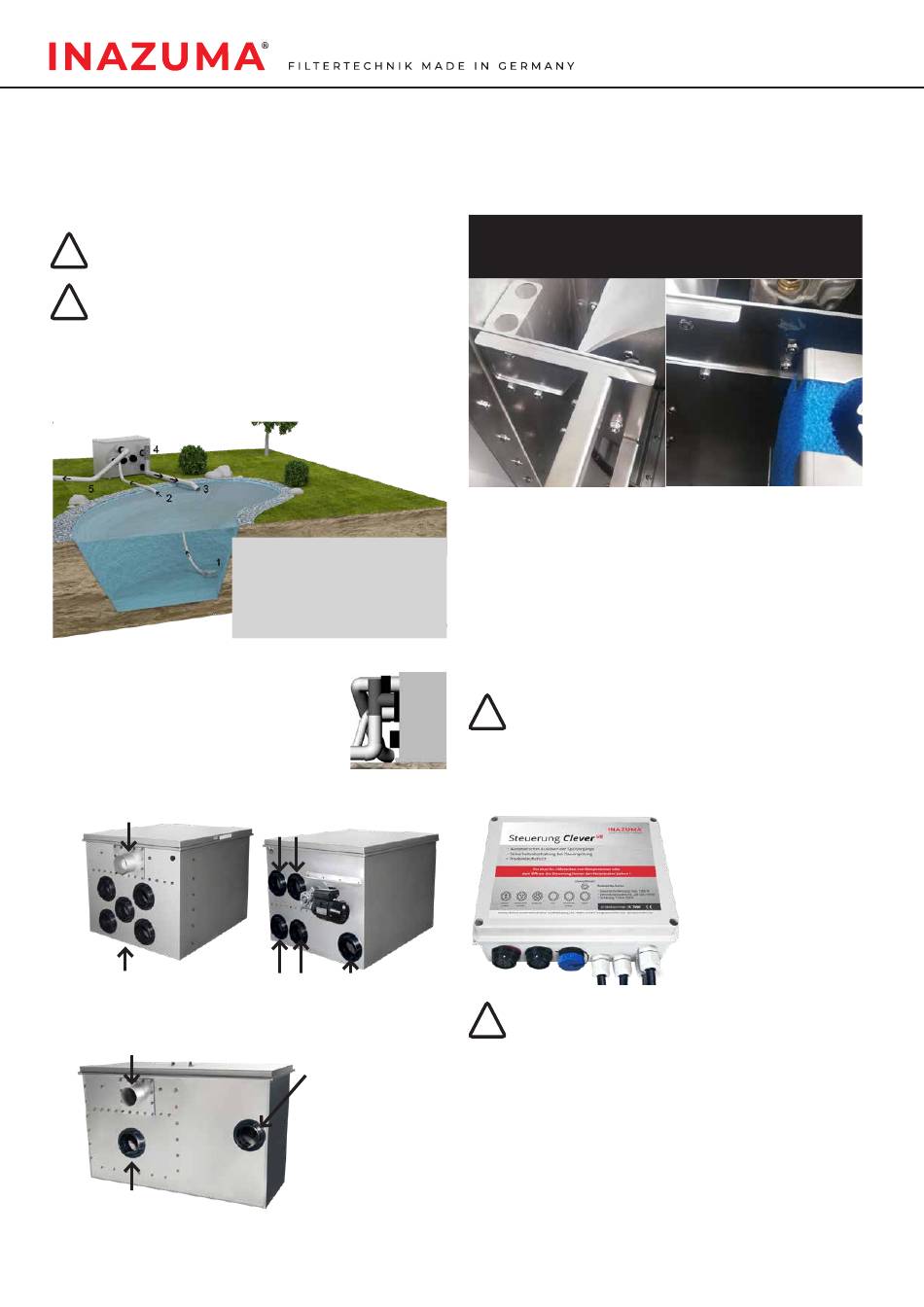

2.4. Installation de la version pompage
Le filtre doit être installé sur une surface stable et plane.
Lorsque le filtre à tambour est dans la position voulue, il
doit être ajusté au moyen d'un niveau à bulle dans le sens
horizontal et le sens transversal.
!
Veillez à ce que les tuyaux raccordés n'exercent
aucune contrainte sur le boîtier du filtre à tambour.
Remarque importante pour l'exploitation de la
!
pompe
Lors de l'installation de la pompe, les
branchements côté admission doivent être réduits
conformément à la pompe utilisée.
Les raccords d'admission qui ne servent pas
doivent être bouchés par des capuchons !
Version pompée
2.4.1. Raccords version pompage
Retour vers le bassin
Il est recommandé d'installer un T de
raccordement ouvert vers le haut pour
purger la conduite de retour à la sortie du
filtre de la version à pompe.
Raccords version pompage GT30, GT50, GT80 katan
*
Evacuation de la saleté
Avant : Conduites d'arrivée
Raccords version pompage GT20 Biokompakt katan
*
Evacuation de la saleté
Conduit d'arrivée
6
1. Pompe à bassin
2. Pompe à bassin reliée au filtre
3. Retour dans le bassin (eau purifiée)
4. Embout en T ouvert en-haut pour
la purge de la conduite de retour
5. Évacuation de la saleté (canal,
puits d'écoulement, haie)
Sorties du filtre vers le bassin
(utilisez seulement les sorties supérieures)
fermer avec des capuchons en gomme
Sortie vers le bassin
*
Faites attention à
une pente forte du
tuyau d'évacuation
pour éviter
l'obstruction
2.4.2. Version pompage : retrait des
des tôles de trop-plein (pas GT20
Biokompakt)
Version pomage
Retirez les des tôles de trop-plein fermées
2.4.3. Remarques importantes pour
l'exploitation de la pompe
1. Pour éviter un débordement du filtre à tambour ou un
« pompage à vide » du bassin en cas de dysfonctionnement
ou de panne, les tôles de trop-plein montées par défaut
doivent être démontées.
2. Nous recommandons d'installer un interrupteur
extérieur pour commander les pompes.
!
Veuillez noter que l'interrupteur flottant doit être
monté dans l'antichambre sur la version pompage.
2.5. Installation de la commande /mise
en service du filtre
Avant la mise en service, le système filtrant doit
!
être rempli d'eau de bassin et le couvercle du
boîtier doit être fermé.
Pour monter la commande à un mur, utilisez la plaque de
fixation murale prémontée.
Il est interdit de percer des trous dans le boîtier, ce qui
entraînerait une annulation de la garantie
•
Commande IP65
protégée contre les
éclaboussures
•
Ne pas exposer
directement à la lumière
du soleil
•
Connexion pour
accessoires optionnels :
Émetteur UV-C
submersible
