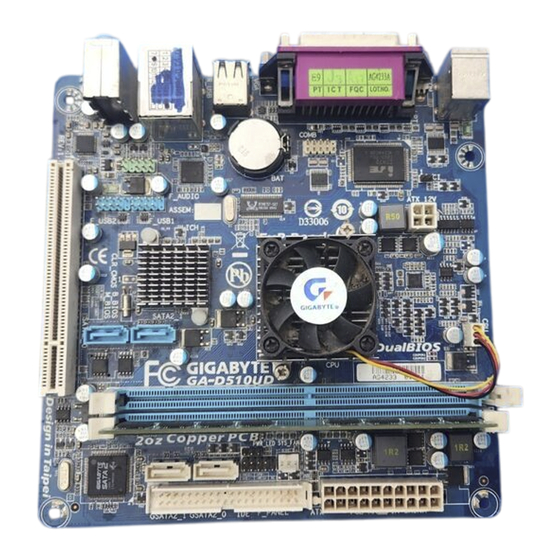

- Page 1 GA-D510UD Supporte le processeur Intel Dual-core Atom D510 ® ™ Manuel de l’utilisateur Rev. 1002...
-
Page 2: Table Des Matières
Installation de la mémoire ................6 Connecteurs du panneau arrière ..............7 Connecteurs internes ..................9 "*" Pour en savoir plus sur ce produit veuillez vous référer à la version complète du manuel de l'utilisateur (Anglais) sur le site Internet de GIGABYTE. - 2 -... -
Page 3: Chapitre 1 Installation Matérielle
Chapitre 1 Installation matérielle Précautions d’installation La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le manuel d’utilisation et suivez les procédures suivantes: • Avant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte mère ou l’étiquette de garantie de la carte mère fournie par votre revendeur. -
Page 4: Spécifications Du Produit
2 x Support DDR2 DIMM 1,8V prenant jusqu’à 2 GB de mémoire système en Š charge (Remarque 2) Prise en charge des barrettes mémoire DDR2 800/667 MHz Š (Allez sur le site Web de GIGABYTE pour la dernière liste des mémoires prises en charge.) Audio Codec Realtek ALC888B Š Son haute définition Š... - Page 5 Connecteurs du 1 x port clavier PS/2 Š panneau arrière 1 x port souris PS/2 Š 1 x port parallèle Š 1 x Port série Š 1 x port D-Sub Š 4 x ports USB 2.0/1.1 Š 1 x port RJ-45 Š...
-
Page 6: Installation De La Mémoire
Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé d’utiliser une mémoire de mêmes capacité, marque, vitesse et puces. (allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des mémoires les plus récentes) •... -
Page 7: Connecteurs Du Panneau Arrière
Connecteurs du panneau arrière Ports de clavier PS/2 et de souris PS/2 Utilisez le port supérieur (vert) pour connecter une souris PS/2 et le port inférieur (pourpre) pour connecter un clavier PS/2. Port parallèle Utilisez le port parallèle pour connecter des appareils comme une imprimante, un scanneur, etc. Le port parallèle est aussi appelé... -
Page 8: Entrée De Ligne (Bleu)
Entrée de ligne (Bleu) La prise de l’entrée ligne par défaut. Utilisez ce connecteur audio pour des périphériques à entrée de ligne comme un lecteur optique, un walkman, etc. Connecteur de sortie de ligne (Vert) Le connecteur de sortie de ligne par défaut. Utilisez ce connecteur audio pour des écouteurs ou un haut-parleur à... -
Page 9: Connecteurs Internes
Connecteurs internes ATX_12V PWR_LED CPU_FAN F_PANEL SYS_FAN F_AUDIO F_USB1/F_USB2 SATA2_0/1 COMB GSATA2_0/1 Lisez les lignes directrices suivantes avant de connecter des périphériques externes: • Assurez-vous d’abord que vous périphériques sont conformes aux connecteurs sur lesquels vous souhaitez les connecter. • Avant d’installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur. - Page 10 1/2) ATX_12V/ATX (connecteur d’alimentation 2x2 12V et connecteur d’alimentation principale 2x10) A l'aide du connecteur d'alimentation, l'alimentation peut fournir une puissance assez stable pour tous les composants de la carte mère. Avant de brancher le connecteur d’alimentation, veuillez d’abord vous assurer que l’alimentation électrique est coupée et que tous les périphériques sont correctement installés.
- Page 11 3/4) CPU_FAN/SYS_FAN (En-têtes de Ventilateurs) La carte mère possède une embase de ventilateur d’unité centrale à 3 broches (CPU_FAN) et des embases de ventilateur système à 3 broches (SYS_FAN). La plupart des embases des ventilateurs possèdent une conception d’insertion à sécurité intégrée. Lors de la connection d’un câble de ventilateur, assurez-vous de le connecter dans l’orientation correcte (le fil noir du connecteur est le fil de mise à...
- Page 12 SATA 1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le contrôleur GIGABYTE SATA2 prend en charge RAID 0, RAID 1 et JBOD. Référez-vous au chapitre 5, “Configuration de disque(s) dur(s) SATA” pour des instructions sur la configuration d’une matrice de disques RAID.
- Page 13 8) PWR_LED (En-tête de la DEL D’alimentation Système) Cet en-tête peut servir à connecter une DEL d’alimentation système sur le châssis pour indiquer l’état d’alimentation du système. La DEL est allumée quand le système est en cours de fonctionnement. La DEL continue de clignoter quand le système est en état de sommeil S1.
- Page 14 10) F_PANEL (En-tête du Panneau Avant) Connectez le commutateur d’alimentation, le commutateur de réinitialisation, et le témoin d’état système sur châssis à cet en-tête en fonction des allocations de broches présentées ci-dessous. Notez les broches positives et négatives avant de brancher les câbles. Commutateur RES+ interrupteur de...
- Page 15 11) F_AUDIO (En-tête Audio du Panneau Avant) L’en-tête audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC’97. Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurez-vous que les allocations des câbles du connecteur de module correspondent aux allocations des broches sur l’en-tête de la carte mère.
- Page 16 13) COMB (Connecteur de Port Série) Le connecteur COM permet d’avoir un port série par le biais d’un câble de port COM optionnel. Pour acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant. Broche N. Définition 10 9 NDCD- NSIN...
- Page 17 - 17 - Installation matérielle...
- Page 18 Installation matérielle - 18 -...
