3
Installation
3.4
Réglage de la position inférieure de la lame supérieure
Information !
i
La limite inférieure de la course de la lame supérieure est déjà réglée lors de la livraison de la machine.
Après une utilisation prolongée, lors d'écarts de température importants ou après le remplacement d'une
lame, réajuster la limite inférieure.
1
3
4 5

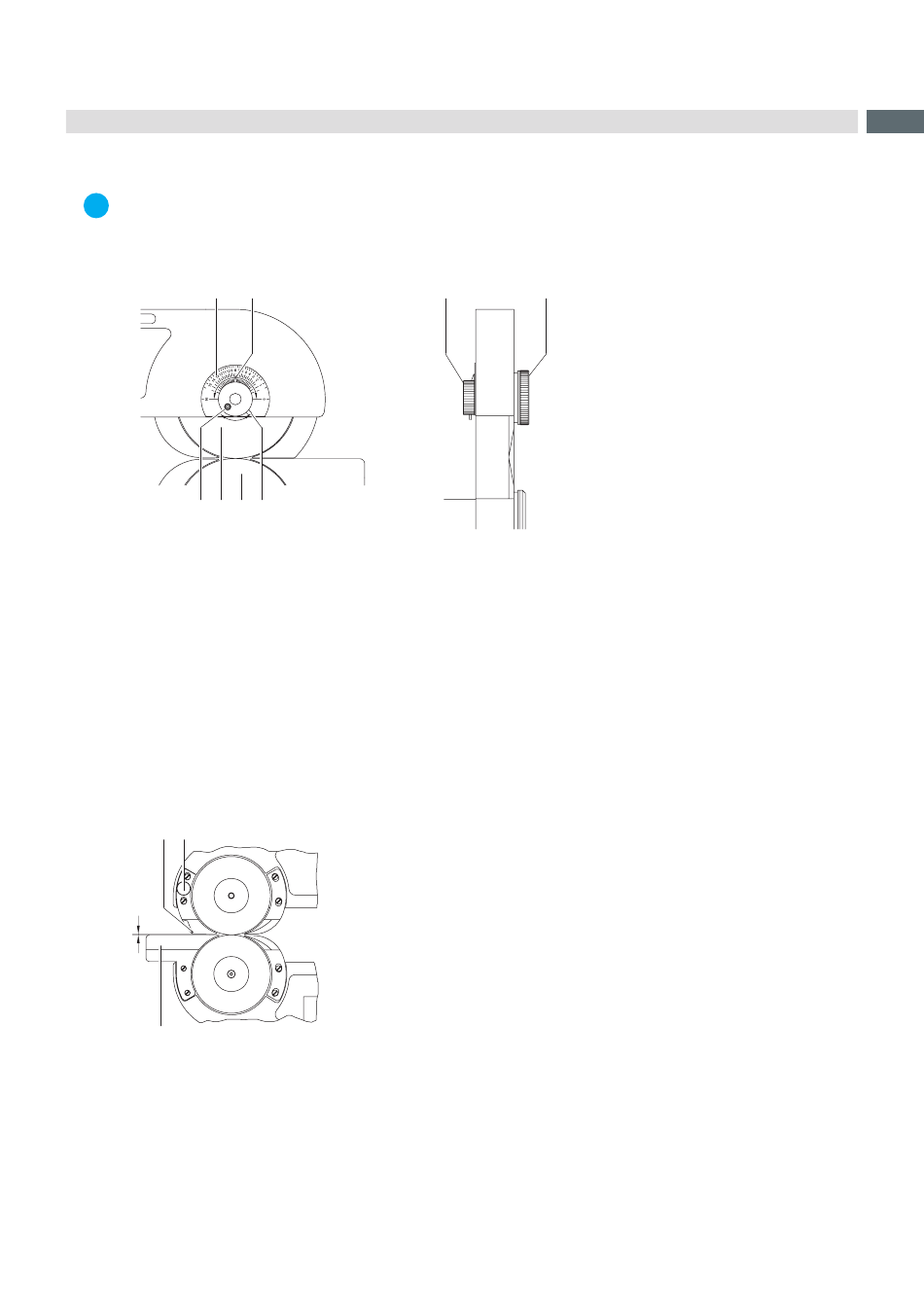

Figure 5
Réglage de la course de blocage de la lame supérieure
1. Dévisser la molette (8) en maintenant la vis de réglage (7).
2. Tourner la vis de réglage (7) dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il se bloque.
L'aiguille (2) indique "16".
3. Desserrer la vis de maintien (3).
4. Tourner la vis de réglage (7) dans le sens des aiguilles d'une montre jusqu'à ce que la lame supérieure (4) entre
en contact avec la lame inférieure (5), elles doivent se frôler et ne doivent pas se bloquer.
5. Revisser la molette (8) en maintenant la vis de réglage (7).
6. Faire pivoter le levier (6) dans le sens des aiguilles d'une montre jusqu'au blocage et resserrer la vis de maintien (3).
Ce réglage permet de limiter la course inférieure de la lame supérieure et d'éviter que les lames ne se touchent,
lorsque la lame supérieure se déplace sur la lame inférieure.
7. Réajuster la lame supérieure 3.3 page 8.
3.5
Réglage du margeur de guidage
1
2
D
3
Figure 6
Réglage du margeur de guidage
1. Vérifier l'écart D entre le margeur de guidage (1) et le guide (3) en mettant en place une carte pour la couper.
Le réglage doit être fait de telle manière que la carte passe facilement au niveau des rainures et qu'elle ne passe
pas en pleine épaisseur de carte (à côté des rainures).
Le margeur de guidage (1) empêche la carte de se mettre de travers et rend impossible toute tentative de
séparation à côté des rainures.
2. Si nécessaire régler l'écart D en tournant la vis moletée (2).
2
6
7
8
9
