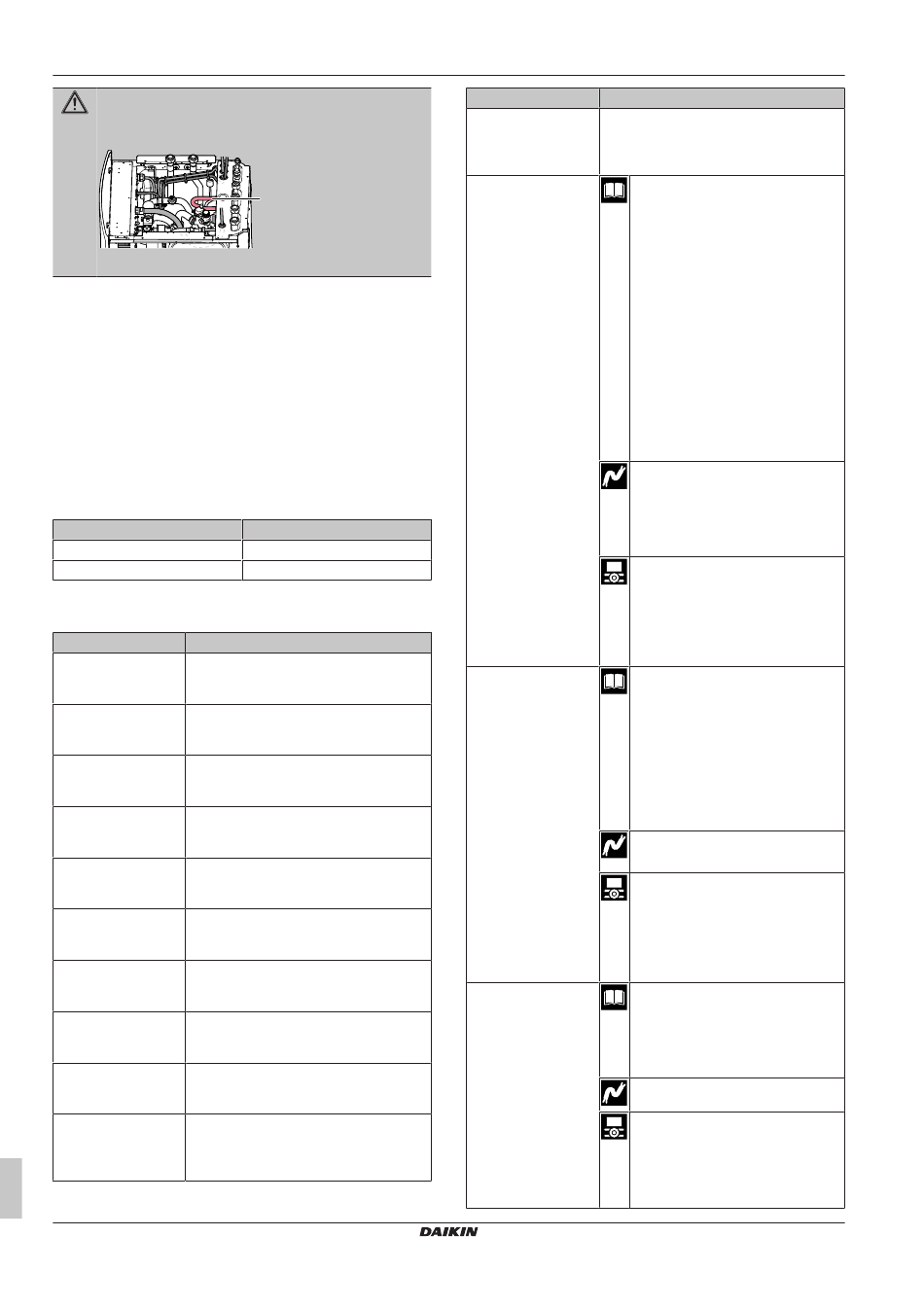

5 Installation électrique
AVERTISSEMENT
Veillez à ce que le câblage électrique ne touche PAS le
tuyau de gaz réfrigérant qui peut surchauffer.
a Tuyau de gaz réfrigérant
5.1
À propos de la conformité
électrique
Uniquement pour le chauffage d'appoint de l'unité intérieure
Reportez-vous à la section
"5.3.2  Raccordement de l'alimentation
électrique du chauffage
d'appoint" [ 4  12].
5.2
Directives de raccordement du
câblage électrique
Couples de serrage
Unité intérieure:
Élément
M4 (X1M, X2M, X5M)
M4 (terre)
5.3
Raccordements à l'unité intérieure
Élément
Alimentation électrique
Reportez-vous à la section
(principale)
"5.3.1 Raccordement de l'alimentation
électrique
Alimentation électrique
Reportez-vous à la section
(chauffage d'appoint)
"5.3.2 Raccordement de l'alimentation
électrique du chauffage
Interface utilisateur
Reportez-vous à la section
"5.3.3 Raccordement de l'interface
utilisateur" [ 4  13].
Vanne d'arrêt
Reportez-vous à la section
"5.3.4 Raccordement de la vanne d'arrêt
(chauffage
Compteurs électriques Reportez-vous à la section
"5.3.5 Raccordement des compteurs
électriques" [ 4  14].
Pompe à eau chaude
Reportez-vous à la section
sanitaire
"5.3.6 Raccordement de la pompe à eau
chaude
Sortie d'alarme
Reportez-vous à la section
"5.3.7 Raccordement de la sortie
alarme" [ 4  15].
Commande des
Reportez-vous à la section
opérations du
"5.3.8 Raccordement de la sortie de
chauffage
MARCHE/ARRÊT du
Changement vers la
Reportez-vous à la section
commande de source
"5.3.9 Raccordement du basculement vers
de chaleur externe
la source de chaleur
Entrées numériques
Reportez-vous à la section
de consommation
"5.3.10 Raccordement des entrées
électrique
numériques de consommation
électrique" [ 4  16].
Manuel d'installation
10
a
Couple de serrage (N•m)
1,2~1,5
1,2~1,5
Description
principale" [ 4  11].
d'appoint" [ 4  12].
uniquement)" [ 4  14].
sanitaire" [ 4  15].
chauffage" [ 4  16].
externe" [ 4  16].
Élément
Thermostat de sécurité Reportez-vous à la section
"5.3.11 Raccordement du thermostat de
sécurité (contact normalement
fermé)" [ 4  17].
Thermostat
Voir:
d'ambiance (filaire ou
▪ Manuel d'installation du thermostat
sans fil)
▪ Manuel d'installation du thermostat
▪ Addendum pour l'équipement en
Fils pour thermostat d'ambiance à fil:
2×0,75 mm²
Fils pour thermostat d'ambiance sans
fil: 4×0,75 mm²
Courant de service maximal: 100 mA
Pour la zone principale:
▪ [A.2.1.7] Méthode ctrl
▪ [A.2.2.4] Type contact princ.
Pour la zone supplémentaire:
▪ [A.2.2.5] Type contact sec.
Convecteur de pompe
Différents dispositifs de régulation et
à chaleur
configurations sont possibles pour les
convecteurs de pompe à chaleur.
Pour plus d'informations, reportez-
vous à:
▪ Manuel
▪ Addendum pour l'équipement en
Fils: 4×0,75 mm²
Courant de service maximal: 100 mA
Pour la zone principale:
▪ [A.2.1.7] Méthode ctrl
▪ [A.2.2.4] Type contact princ.
Pour la zone supplémentaire:
▪ [A.2.2.5] Type contact sec.
Capteur extérieur à
Voir:
distance
▪ Manuel d'installation du capteur
▪ Addendum pour l'équipement en
Fils: 2×0,75 mm²
[A.2.2.B]=1 (Capteur ext.=Capteur
ext.)
[A.6.5] Décal. capteur ext. T°
[A.6.4] Période de calcul de la
moyenne
Description
d'ambiance sans fil
d'ambiance filaire (numérique ou
analogique) + unité de base à
zonage multiple
▪ Raccordement
du
thermostat
d'ambiance filaire (numérique ou
analogique) à l'unité de base à
zonage multiple
▪ Raccordement de l'unité de base
à
zonage
multiple
à
l'unité
intérieure
option
d'installation
convecteurs de pompe à chaleur
option
extérieur à distance
option
EHFZ03S18DJ3V
Daikin Altherma 3 R F
4P596818-1 – 2019.10
