4. Écran
Affiche l'état de la RC Gate sur la première ligne et l'adresse IP de la RC Gate sur la seconde.
Si une erreur est survenue sur la RC Gate, la seconde ligne affiche un message d'erreur. Pour plus d'informations
sur les messages d'erreur, voir P.119 "Messages sur l'écran LCD".
• Si la LED d'erreur clignote ou si un code d'erreur est indiqué sur l'écran, voir P.121 "Dépannage".
• Pour savoir comment redémarrer la RC Gate, voir P.103 "Redémarrer RC Gate".

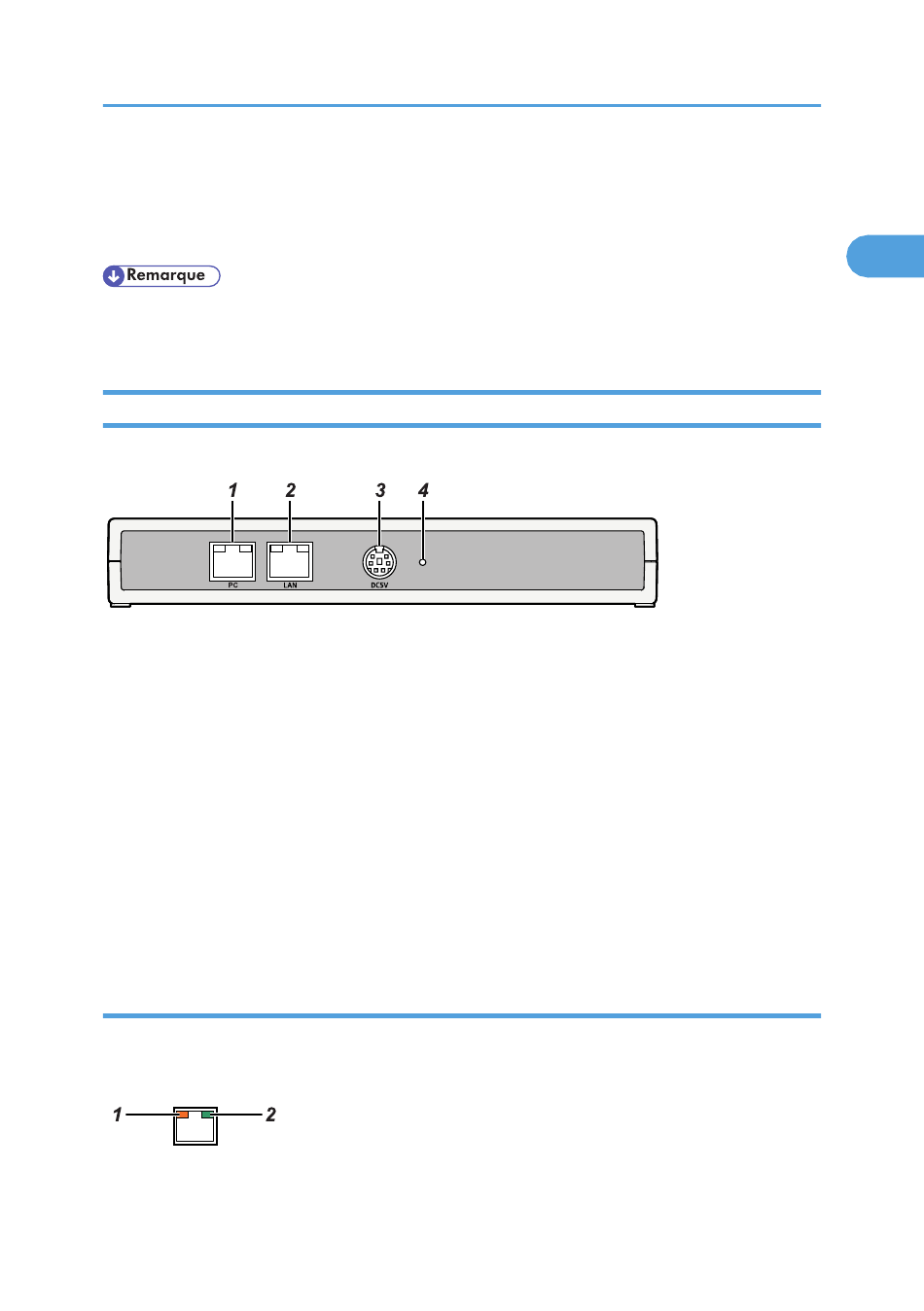

Arrière
Cette section explique les noms et les fonctions des pièces à l'arrière de la RC Gate.
1. Port PC (port de maintenance)
Ce port s'utilise lorsqu'un représentant du service client effectue des tâches de maintenance ou lorsque
l'administrateur désigné connecte un PC afin de procéder aux réglages initiaux et à l'enregistrement de la RC
Gate.
2. Port LAN
Port d'interface réseau (Ethernet) permettant de connecter la RC Gate au réseau. L'adresse IP par défaut est
192.168.0.2 mais peut être modifiée.
3. Prise électrique
Permet de brancher le cordon d'alimentation.
4. Trou de vis
Trou permettant de visser le support de fixation du cordon d'alimentation.
Voyant du Port LAN
Indique l'état de la connexion du port PC (port de maintenance) et du port LAN.
BSE004S
Guide de l'équipement
BSE003S
1
13
