9. CONNEXIONS ÉLECTRIQUES
ATTENTION : Avant d'effectuer les connexions électriques, lisez scrupuleusement les consignes de
sécurité présentes dans cette notice. Avant tout raccord électrique, coupez toute alimentation et
remettez en service uniquement lorsque l'installation sera entièrement terminée. Les connexions
électriques doivent être faites selon les normes en vigueur et par un électricien qualifié.
1/ Connectez le fil bleu (N - Neutre) du brasseur d'air avec l'arrivée du neutre du plafond.
2/ Connectez le fil noir (L - Line) du brasseur d'air avec l'arrivée de la phase du plafond.
3/ Connectez le fil jaune/vert (Terre) du brasseur avec l'arrivée de la terre du plafond.
4/ Placez la coupelle supérieure à 5mm au-dessous du plafond et fixez-la avec la vis. Faites de même avec
la coupelle inférieure à 7 mm au-dessus du moteur.

10. INSTALLATION DU VARIATEUR

ATTENTION : Avant d'effectuer les connexions électriques, lisez scrupuleusement les consignes de
sécurité présentes dans cette notice. Avant tout raccord électrique, coupez toute alimentation et
remettez en service uniquement lorsque l'installation sera entièrement terminée. Les connexions
électriques doivent être faites selon les normes en vigueur et par un électricien qualifié.
1/ Connectez l'arrivée de la phase du courant dans le A.
2/ Connectez l'arrivée de la phase du moteur dans le F.

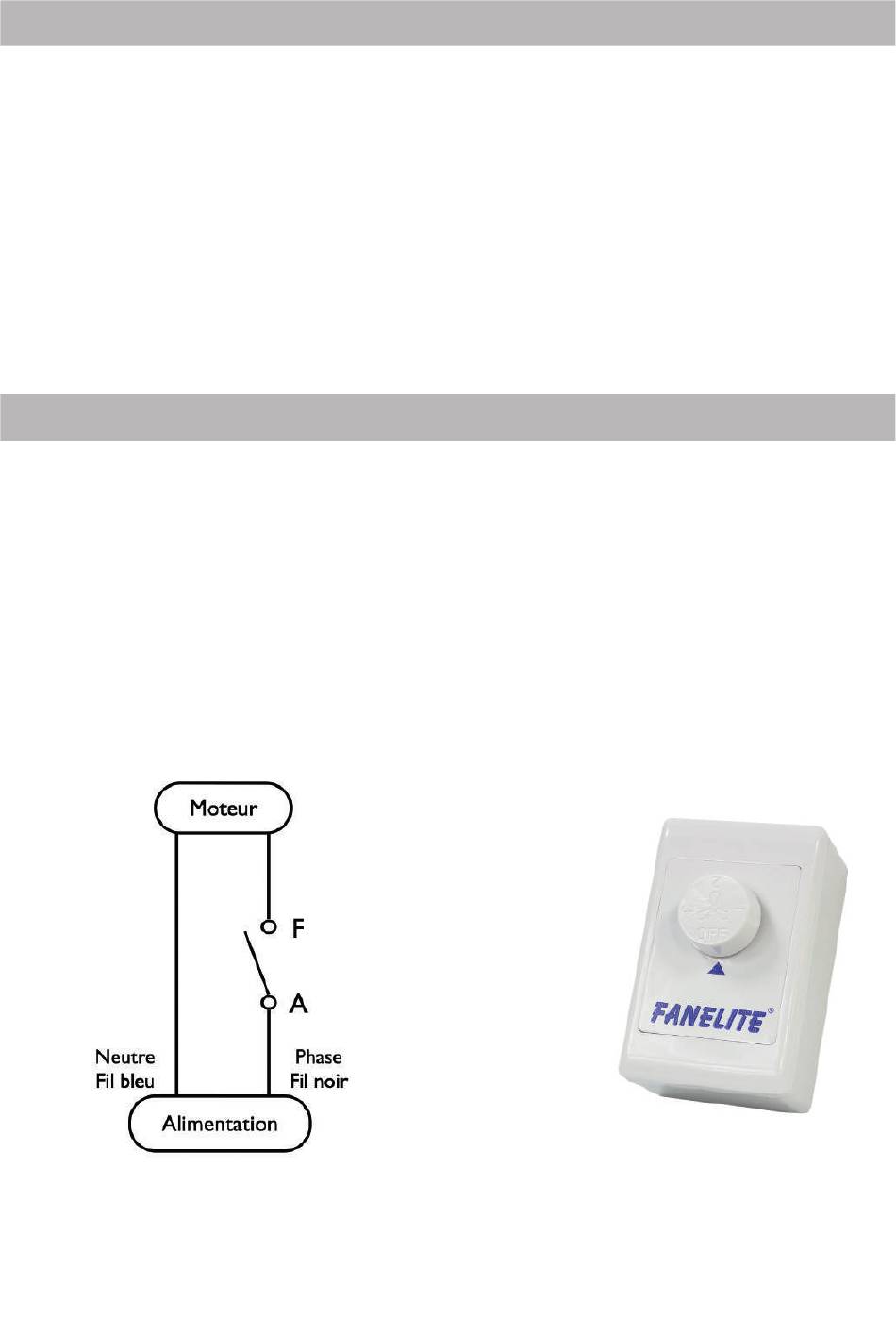

Voir schéma électrique :
7
