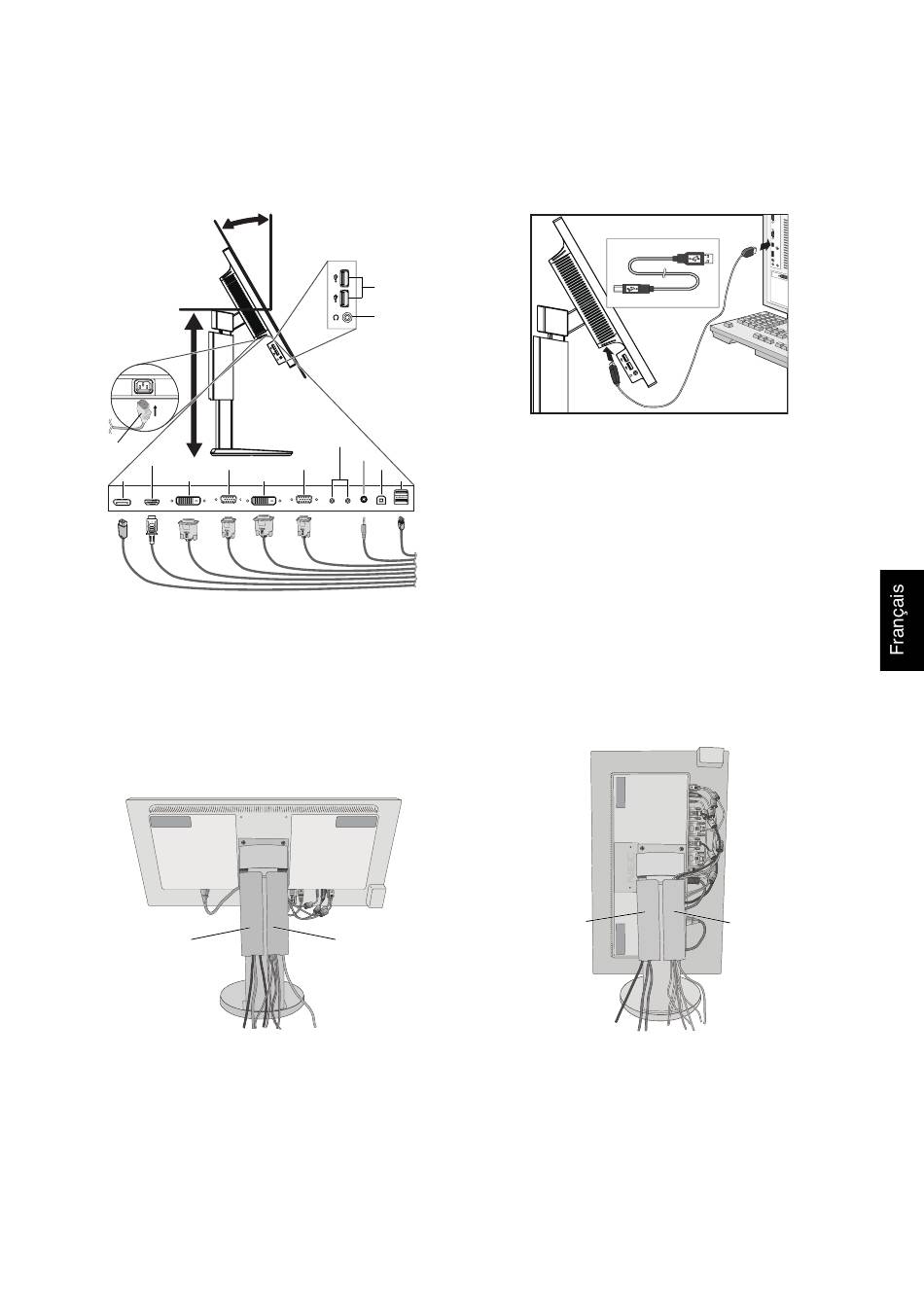

3. Placez les mains de chaque côté du moniteur pour incliner l'écran LCD de 30 degrés et le placer sur la position la plus
haute.
4. Branchez tous les câbles aux prises appropriées (Figure C.1). À l'aide du câble USB, branchez la prise de type B au
port montant USB situé sur le côté arrière droit du moniteur et la prise de type A au port descendant de l'ordinateur
(Figure C.1a). Si vous utilisez le cordon de l'appareil USB, branchez-le dans un des ports descendants du moniteur.
REMARQUE : une mauvaise connexion des câbles risque de provoquer une panne, d'endommager des composants, de nuire
à la qualité d'affi chage du module LCD ou encore de réduire la durée de vie du module.
Inclinaison de 30°
Hauteur
maximale du
support
Cordon d'alimentation
Cordon d'alimentation
HDMI/MHL
D-SUB2
DisplayPort
DisplayPort
DVI-D2 (SingleLink)
DVI-D1 (DualLink)
Figure C.1
*: Voir page 26
5. Pour que les câbles restent bien organisés, disposez-les dans le cache-câbles intégré au support.
Placez les câbles dans les crochets fermement et à une distance égale (Figure C.2 et Figure C.3).
REMARQUE : vous ne pouvez pas retirer le cache-câble.
6. Vérifi ez que vous pouvez toujours pivoter, lever et baisser l'écran du moniteur après l'installation des câbles.
Cordon d'alimentation
Câble DisplayPort
1
Câbles D-SUB*
Figure C.2
1
*
: Câble non inclus.
*
2
: Uniquement applicable aux États-Unis.
7. Connectez une extrémité du cordon d'alimentation à la prise CA à l'arrière du moniteur et l'autre à la prise de courant.
REMARQUE : reportez-vous à la section Attention de ce manuel pour le choix d'un cordon d'alimentation CA adapté.
Port descendant USB
Casque
ENTRÉE/SORTIE ControlSync*
ENTRÉE/SORTIE ControlSync*
Entrée Audio
Entrée Audio
D-SUB1
Port montant USB
Port montant USB
Port descendant USB
Port descendant USB
Cordon d'alimentation
Câbles DVI*
2
Câble HDMI*
1
1
Câble audio*
Câbles ControlSync
Câbles USB
Français-7
Type B
Type B
Figure C.1a
Câble DisplayPort
Câbles D-SUB*
1
Figure C.3
Type A
Type A
2
Câbles DVI*
Câble HDMI*
1
Câble audio*
1
Câbles ControlSync
Câbles USB
