Démarrage rapide

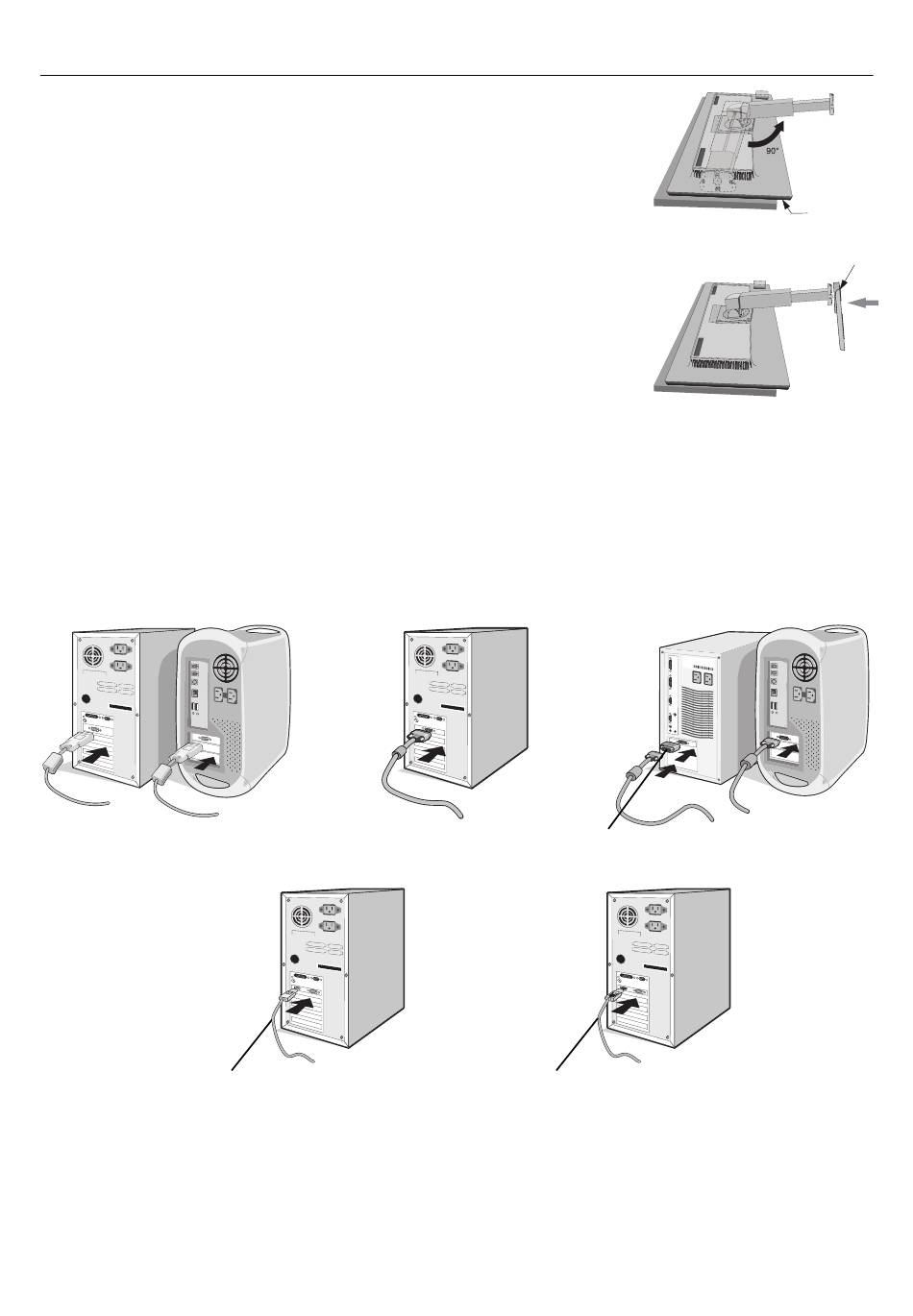

Pour fi xer la base au socle LCD :
1. Placez le moniteur face vers le bas sur une surface non abrasive (Figure 1).
REMARQUE : manipulez le moniteur avec précaution lorsque l'écran est orienté vers le bas,
afi n d'éviter tout endommagement des touches de commande en façade.
2. Faites tourner le support de 90 degrés, comme illustré par la Figure 1.
REMARQUE : manipulez le moniteur avec soin en tirant le support.
3. Fixez le socle au support et serrez les vis situées au bas du socle (Figure 2).
REMARQUE : inversez cette procédure si vous devez remettre le moniteur dans son emballage.
Pour connecter le moniteur LCD à votre système, suivez ces instructions :
REMARQUE : lisez les « Conseils d'utilisation » (page 3) avant l'installation.
1. Éteignez votre ordinateur.
2. Pour un PC ou un Mac équipé d'une sortie numérique DVI : Branchez le câble signal
DVI au connecteur de la carte graphique de votre système (Figure A.1). Serrez toutes les
vis.
Pour un PC équipé d'une sortie analogique : Branchez un mini-connecteur D-SUB à 15
broches du câble vidéo sur le connecteur de la carte vidéo de votre ordinateur (Figure A.2).
Pour un MAC : Branchez l'adaptateur de câble pour Macintosh (non fourni) à l'ordinateur et branchez le mini-connecteur
D-SUB 15 broches à l'adaptateur (Figure A.3).
REMARQUE : certains systèmes Macintosh n'ont pas besoin d'adaptateur de câble.
Pour un PC avec une sortie DisplayPort : Branchez le câble DisplayPort au connecteur de la carte graphique de votre
système (Figure A.4).
Pour un PC équipé d'une sortie HDMI : Raccordez le câble HDMI au connecteur de la carte graphique de votre système
(Figure A.5).
Figure A.1
Câble DisplayPort
REMARQUE : 1. Veuillez utiliser un câble DisplayPort portant le logo DisplayPort.
2. Lors du retrait du câble du port d'affi chage, appuyez sur le bouton du haut pour déverrouiller.
Figure A.2
Figure A.4
Français-6
Adaptateur de câble pour
Macintosh (non inclus)
Figure A.5
Câble HDMI
(non inclus)
Touches de
commande
Figure 1
Vis
Figure 2
Figure A.3
