Spécifications Des Composants De Câblage Standard; Raccordement Du Câblage Électrique Sur L'unité Extérieure; Finalisation De L'installation De L'unité Extérieure - Daikin Split R32 Série Guide De Référence Installateur

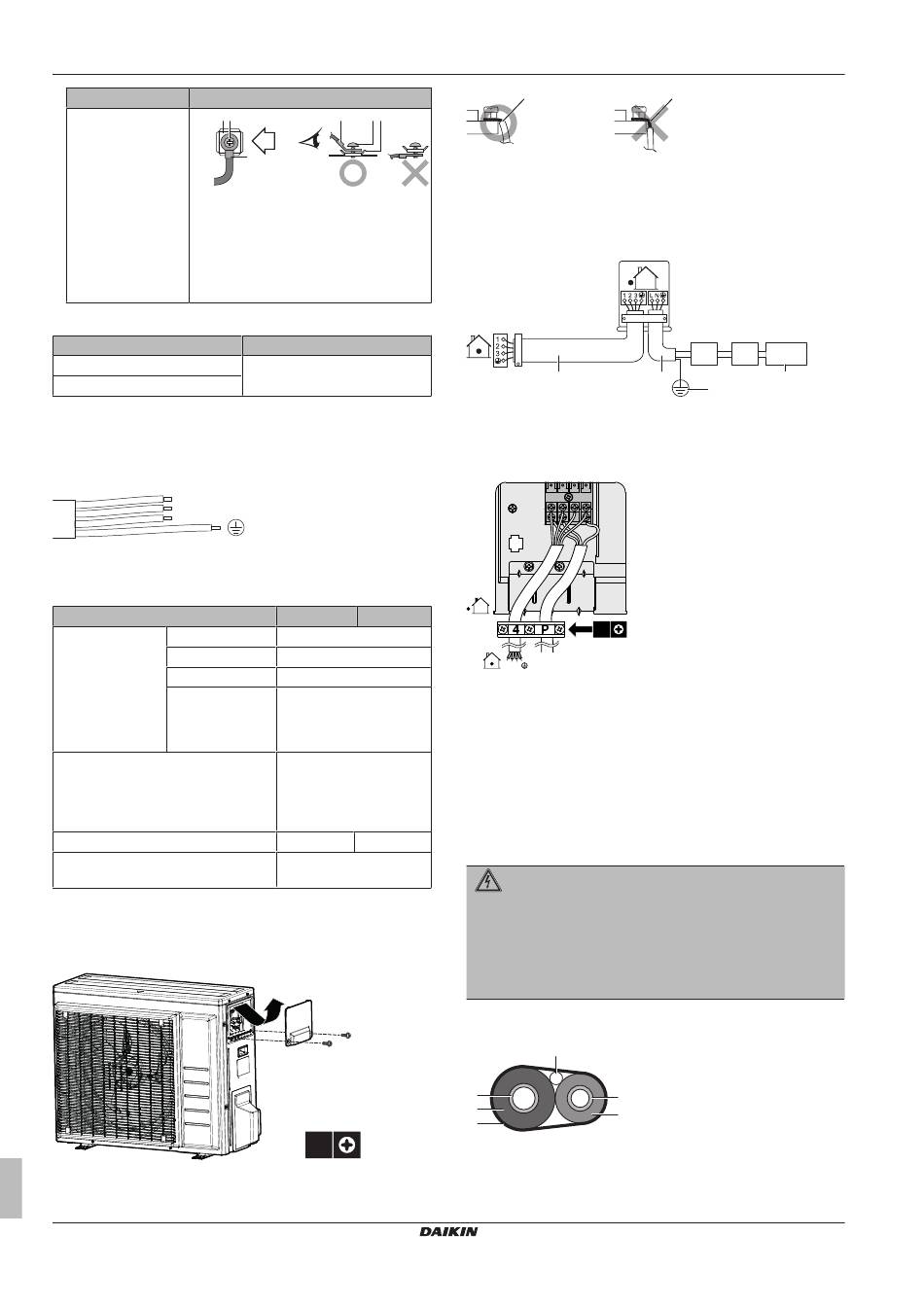

6 Installation
Type de fil
c b
Fil à conducteur
toronné avec borne à
sertissure ronde
a Borne
b Vis
c Rondelle plate
O Permis
X NON permis
Couples de serrage
Elément
M4 (X1M)
M4 (terre)
▪ Si des câbles à simple conducteur sont utilisés, veillez à recourber
l'extrémité du fil. Un mauvais travail peut provoquer de la chaleur
ou un incendie.
▪ Le câble de masse entre la réduction des tractions et la borne doit
être plus long que les autres fils.
1-3
6.7.4 Spécifications des composants de
câblage standard
Composant
Câble Tension
d'alimentation
Phase
Fréquence
Taille des câbles
Câblage d'interconnexion
(intérieur↔extérieur)
Fusible de remplacement recommandé
Disjoncteur de fuite à la terre
6.7.5 Raccordement du câblage électrique sur
l'unité extérieure
1 Retirez le couvercle du coffret électrique.
2 Dénudez les fils (20 mm).
Guide de référence installateur
20
Méthode d'installation
a b c
B
B
a
Couple de serrage (N•m)
1,2~1,3
RXM71N Autre
220~240 V
1~
50 Hz
Câble à 3 conducteurs
2 2
2,5 mm ~4,0 mm
H05RN-F (60245 IEC 57)
Câble à 4 conducteurs
2 2
1,5 mm ~2,5 mm et
applicable pour 220~240 V
H05RN-F (60245 IEC 57)
20 A 16 A
DOIVENT se conformer à
la législation en vigueur
2
1
1
2×
a
a Dénudez l'extrémité du fil jusqu'à ce point.
b Le fait de trop dénuder le fil peut entraîner des décharges
électriques ou des fuites.
3 Ouvrez l'attache.
4 Raccordez le câble d'interconnexion et l'alimentation électrique
comme suit:
a
a Câble d'interconnexion
b Câble d'alimentation
c Fusible à fournir
d Disjoncteur de fuite à la terre
e Alimentation
f Terre
3×
1 2 3
5 Serrez bien les vis des bornes. Nous recommandons d'utiliser
un tournevis cruciforme.
6 Installez le couvercle du coffret électrique.
6.8 Finalisation de l'installation de
l'unité extérieure
6.8.1 Finalisation de l'installation de l'unité
extérieure
DANGER: RISQUE D'ÉLECTROCUTION
▪ Assurez-vous que le système est correctement mis à la
terre.
▪ Coupez l'alimentation électrique avant de procéder à
l'entretien.
▪ Installez le couvercle du coffret électrique avant
d'allumer l'alimentation électrique.
1 Isolez et installez la tuyauterie de réfrigérant et le câble
d'interconnexion comme suit:
c
a
d
b
e
f
a Tuyau de gaz
b Isolation du tuyau de gaz
c Câble d'interconnexion
d Tuyau de liquide
e Isolation du tuyau de liquide
f Ruban de finition
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
b
50 Hz
c d
220-240 V
b e
f
RXA42+50B2
Série Split R32
4P513661-6B – 2018.05
