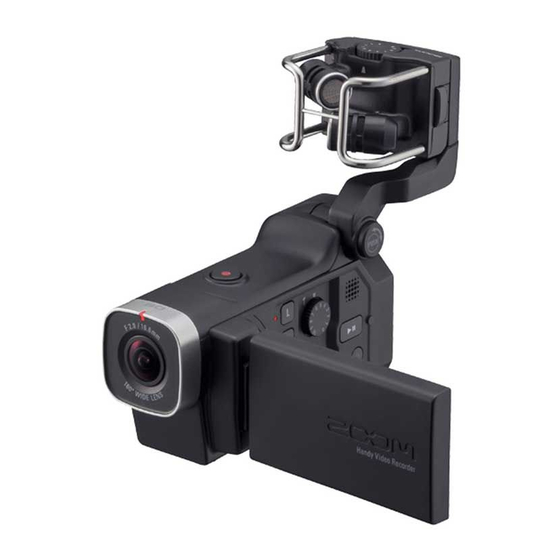

- Page 1 Mode d'emploi Les précautions de sécurité et d'emploi doivent être lues avant d'utiliser cette unité. © 2015 ZOOM CORPORATION La copie ou la reproduction partielle ou totale de ce mode d'emploi sans permission est interdite.
-
Page 2: Table Des Matières
Réglage des niveaux Précautions de sécurité ......48 d'enregistrement ........21 Précautions d’emploi ......49 Réglage du zoom ........22 Avertissements et directives pour une Enregistrement ........23 utilisation sûre de la batterie ....50 Réglages d'écoute audio de contrôle .. 24... -
Page 3: Les Pièces Et Leur Fonction
Les pièces et leur fonction Côté gauche (peut être remplacé) Micro supplémentaire (vendu séparément) Volume de l’entrée 1 Bouton de déverrouillage Haut-parleur Touche lecture/pause Touche de mise sous/hors tension Volume Touches de l’entrée 2 de piste Dessus Molette de réglage Touche Micro du gain de micro... - Page 4 Les pièces et leur fonction (suite) Avant Ouverture et fermeture de l'écran Voyant d’enregistrement Écran vidéo Objectif Arrière 1 : masse 2 : point chaud 3 : point froid Prise casque Jack 6,35 mm 3 points (TRS) Prise Pointe : point chaud d’entrée 1 Voyant de charge Bague : point froid...
-
Page 5: Côté Droit
Côté droit Couvercle du compartiment de batterie NOTE Connexion de la batterie Faites glisser le couvercle du compartiment de batterie vers le bas pour le retirer. Installez la batterie comme indiqué dans l'illustration et replacez le couvercle du compartiment de batterie. -
Page 6: Présentation Des Micros
Présentation des micros Les micros XY livrés avec le peuvent être échangés contre d'autres micros correspon- dant à vos besoins. Déploiement des micros Tout en appuyant sur le bouton de déverrouillage, redressez les micros jusqu'à ce qu'ils atteignent leur position fixe. Abaissement des micros Tout en appuyant sur le bouton de déverrouillage, abaissez les micros. -
Page 7: Fixation Des Micros
Fixation des micros Fixez les micros à l'unité principale et enfoncez-les jusqu'à ce qu'ils se verrouillent. Déconnexion des micros En maintenant pressés les boutons sur les côtés gauche et droit des micros, retirez-les de l'unité principale. ATTENTION les micros ou l'unité principale. -
Page 8: Connexion Des Micros Aux Entrées 1 Et 2
Connexion des micros aux entrées 1 et 2 Vous pouvez brancher des micros, tables de mixage et autres appareils aux entrées 1 et 2 du . L'entrée L/R venant des micros XY et les entrées 1/2 peuvent être utilisées ensemble pour enregistrer jusqu'à... -
Page 9: Présentation De L'affichage
Type de capsule du micro résolution vidéo connecté Charge restante dans Réglage de la batterie qualité audio Ouvrir l’écran menu Zoom avant/arrière Ouvrir l’écran de lecture Volume de sortie Enregistrer/arrêter Règle le volume du casque/ haut-parleur intégré Ouvrir l’écran de mixage Ouvrir la liste de fichiers FILE... -
Page 10: Écran De Lecture
Présentation de l'affichage (suite) Écran de lecture Nom du fichier Nom du fichier vidéo lu Écran principal Charge restante dans Ramène à l’écran principal la batterie Sélecteur audio Sélectionne l’audio lu (n’apparaît Volume de sortie que pour les fichiers enregistrés Règle le volume du casque/ en mode MOV+WAV ou haut-parleur intégré... -
Page 11: Écran De Mixage
Écran de mixage Option pour micro Réglages communs aux entrées 1/2 À régler en fonction du type de micro Réglages qui affectent à la fois les entrées 1 et 2 (ne s’affiche qu’avec des micros compatibles) (couplage stéréo, alimentation fantôme, atténuateur) Boutons de panoramique Ramène à... -
Page 12: Recharge De La Batterie
Recharge de la batterie Éteignez le Branchez une source d'alimentation USB (ordinateur allumé ou adaptateur secteur AD-17 ZOOM (vendu séparément)). Une fois la recharge terminée, débranchez le câble de la source d'alimentation USB. s'éteint. NOTE ATTENTION... -
Page 13: Mise Sous Et Hors Tension
Mise sous et hors tension Mise sous tension Ouvrez l'écran LCD. Pressez Écran Mise hors tension Maintenez pressé Goodbye See You! -
Page 14: Réglage De La Date Et De L'heure
Réglage de la date et de l'heure Si la date et l'heure sont réglées, l'enregistreur peut horodater les fichiers. Dans l'écran de menu, touchez Dans le sous-menu, touchez « Set Date » (régler la date). Touchez une valeur à changer pour la sélectionner et réglez la date et l'heure en touchant Après avoir terminé... -
Page 15: Formatage De Cartes Sd
Formatage de cartes SD Vous devez formater les cartes SD pour pouvoir les employer avec le Dans l'écran de menu, touchez Touchez Dans le sous-menu, touchez « SD Card » (carte SD). Dans le sous-menu, touchez « Format » (formater). Dans l'écran de confirmation, touchez «... -
Page 16: Présentation Des Modes D'enregistrement
Présentation des modes d'enregistrement peut enregistrer des fichiers audio individuels non mixés en même temps que des fichiers vidéo. Utilisez le menu RECORDING MODE (mode d'enregistrement) pour changer de mode d'enregistrement (voir « Réglages du mode d'enregistrement » en page 25.) Mode MOV Vidéo Capsule micro... - Page 17 Mode MOV+WAV Vidéo Fichier vidéo Mixeur ZOOM0001.MOV Fichier audio Capsule micro ZOOM0001_LR.WAV Couplage stéréo : ON Couplage stéréo : OFF Entrée 1 ZOOM0001_INPUT1.WAV Entrée 2 ZOOM0001_INPUT12.WAV ZOOM0001_INPUT2.WAV NOTE...
- Page 18 Présentation des modes d'enregistrement (suite) Mode STEREO AUDIO Capsule micro Mixeur Fichier audio ZOOM0001.WAV Entrée 1 Entrée 2...
- Page 19 Mode MULTI AUDIO Fichier audio Capsule micro ZOOM0001.WAV Couplage stéréo : ON Couplage stéréo : OFF Entrée 1 ZOOM0001_INPUT1.WAV Entrée 2 ZOOM0001_INPUT12.WAV ZOOM0001_INPUT2.WAV NOTE...
-
Page 20: Sélection Des Pistes D'enregistrement
Sélection des pistes d'enregistrement Pressez les touches des pistes que vous souhaitez enregistrer. NOTE Les voyants des touches des pistes sélectionnées s'allument en rouge et vous pouvez entendre en sortie Pour enregistrer les entrées 1/2 comme un fichier stéréo (couplage stéréo), pressez leurs deux touches de piste en même temps. - Page 21 NOTE Nom des fichiers en mode d'enregistrement MOV+WAV Pistes enregistrées Nom du fichier Description Fichier stéréo Fichier mono Fichier mono Fichier stéréo Nom des fichiers en mode d'enregistrement MULTI AUDIO nom de piste accolé. Pistes enregistrées Nom du fichier Description Fichier stéréo Fichier mono Fichier mono...
-
Page 22: Réglage Des Niveaux D'enregistrement
Réglage des niveaux d'enregistrement Vous pouvez régler manuellement le niveau d'enregistrement. Micro Entrée 1/2 Si vous utilisez les micros XY, tournez sur le micro. Si vous utilisez les entrées 1/2, tournez sur le côté gauche de cet enregistreur. Réglez le niveau de sorte que les voyants d'enregistrement et de piste ne clignotent pas même lorsque des sons forts entrent. -
Page 23: Réglage Du Zoom
Réglage du zoom Vous pouvez régler le zoom numérique sur cinq niveaux. Touchez dans l'écran principal. : Zoom avant. Rapprochez-vous du sujet central. : Zoom arrière. Enregistrez une plus grande partie de la scène. -
Page 24: Enregistrement
Enregistrement Depuis l'écran principal, vous pouvez lancer l'enregistrement vidéo en pressant une seule touche. Après préparation à l'enregistrement, pressez Cela lance l'enregistrement vidéo. Pour mettre fin à l'enregistrement, pressez à nouveau la touche NOTE... -
Page 25: Réglages D'écoute Audio De Contrôle
Réglages d'écoute audio de contrôle Grâce à la prise casque, vous pouvez contrôler l'audio enregistré avec la vidéo. Branchez un casque ou autre équipement audio à la prise casque à l'arrière de l'enregistreur. Pour régler le volume d'écoute, touchez l'écran. Dans le sous-menu, touchez Après avoir terminé... -
Page 26: Réglages Du Mode D'enregistrement
Réglages du mode d'enregistrement Vous pouvez changer par exemple le type des fichiers créés, la résolution d'enregistrement vidéo, la cadence des images ainsi que la qualité audio. Augmenter la résolution vidéo réduit la durée d'enregistrement possible. Dans l'écran de menu, touchez Dans le sous-menu, touchez le paramètre que vous souhaitez régler. - Page 27 seconde fichier Grande Économise l'espace sur la carte SD et lisible sur Économise l'espace sur la carte SD et enregistre Économise l'espace sur la carte SD. Petite Grande est importante. économiser de l'espace sur la carte SD. Petite NOTE...
-
Page 28: Réglages De La Caméra
Réglages de la caméra Vous pouvez changer les réglages de la caméra en fonction des conditions d'enregistrement. Dans l'écran de menu, touchez Dans le sous-menu, touchez la valeur de réglage. Après avoir terminé le réglage, touchez pour fermer le sous-menu. CAMERA Concert Lighting Night... -
Page 29: Lecture Des Enregistrements
Lecture des enregistrements Cette unité peut lire les vidéos enregistrées. Pressez ou touchez dans l'écran principal. réafficher les boutons. Pour lire un autre fichier, pressez ou touchez l'écran, puis touchez Pour arrêter la lecture, touchez L'écran principal réapparaîtra. Autres opérations Lire l'enregistrement Se déplacer dans l'enregistrement... - Page 30 Lecture des enregistrements (suite) Changement de la position de lecture Touchez la barre de position de lecture et faites-la glisser sur la position souhaitée. lecture depuis cette position. Sélection de l'audio lu pour la lecture. Touchez en écran de lecture. Dans le sous-menu, touchez le fichier audio à...
-
Page 31: Lecture Des Fichiers De La Liste
Lecture des fichiers de la liste Touchez sur l'écran principal ou touchez dans le menu. Touchez le fichier à lire. Pour arrêter la lecture, touchez Longueur du fichier Changer de page... -
Page 32: Suppression Des Enregistrements
Suppression des enregistrements Vous pouvez supprimer des vidéos pour libérer de l'espace sur le support. Touchez dans l'écran FILE de liste des fichiers. pour changer d'écran. Touchez une vidéo pour la sélectionner en vue de la supprimer. La vidéo sélectionnée apparaît cochée. vidéos. -
Page 33: Réglages En Écran De Mixage
Réglages en écran de mixage Utilisation de l'écran de mixage Dans l'écran principal, touchez Touchez la fonction que vous souhaitez régler. Cela ouvrira un écran de réglage de cette fonction. Modification des valeurs Modification des réglages dans lequel vous pouvez modifier le réglage. le curseur pour régler la valeur. -
Page 34: Réglage Des Niveaux Et Panoramiques
Réglages en écran de mixage (suite) Réglage des niveaux et panoramiques Niveaux En écran de mixage, touchez le fader du canal que vous souhaitez régler. Dans le sous-menu qui s'affiche, touchez ou déplacez le curseur pour faire le réglage. Après avoir terminé le réglage, touchez pour fermer le sous-menu. -
Page 35: Réglages Pour Différents Types De Micro
Réglages pour différents types de micro Pour les entrées des canaux L/R, vous pouvez faire des réglages spécifiques en fonction du type de capsule du micro connecté au Capsule de micro acceptant l'alimentation PIP pouvez choisir que cette alimentation soit ou non fournie Capsule de micro MS vous pouvez régler le niveau du micro latéral. - Page 36 Réglages en écran de mixage (suite) Réglage de couplage stéréo Touchez la zone de réglages communs des entrées 1/2 en écran de mixage. Changez le réglage de couplage stéréo de ces entrées (« INPUT 1/2 Stereo Link ») dans le sous- menu.
-
Page 37: Alimentation Fantôme
Alimentation fantôme Touchez les icônes de réglage communes aux entrées 1/2 en écran de mixage. Dans le sous-menu, réglez le paramètre « INPUT 1/2 Phantom » sur la tension que doit fournir l'unité. Après avoir terminé le réglage, touchez pour fermer le sous-menu. - Page 38 Réglages en écran de mixage (suite) EXT MS MATRIX (matrice MS externe) avant l'enregistrement. Pressez les touches de piste des entrées 1/2 en même temps pour activer le couplage stéréo. Touchez en écran de mixage. Changez le réglage EXT MS Matrix dans le sous- menu qui s'ouvre.
- Page 39 PLUGIN POWER (alimentation par la prise) suivants avant de brancher les micros. Touchez « PLUGIN POWER » en écran de mixage. NOTE prenant en charge l'alimentation par la prise est connectée. DYNAMICS (traitement dynamique) Cet effet numérique réduit la dynamique audio. Il compense les variations de volume pour les réduire. En écran de mixage, touchez le bouton «...
- Page 40 Réglages en écran de mixage (suite) ATTENTION LO CUT (coupe les basses fréquences) bruits. En écran de mixage, touchez le bouton LO CUT du canal que vous souhaitez régler. Changez le réglage LoCut dans le sous-menu qui s'ouvre. Après avoir terminé le réglage, touchez pour fermer le sous-menu.
-
Page 41: Sorties Casque/Ligne Et Hdmi
Sorties casque/ligne et HDMI Sortie casque/ligne Connectez un casque ou un équipement audio à la prise casque du en utilisant un câble à fiche mini-jack stéréo. Lancez la lecture de la vidéo sur le Sortie HDMI vidéo du en haute définition. Reliez la prise HDMI du à... -
Page 42: Connexions Usb
Connexions USB En connectant un ordinateur ou un iPad par câble USB, cet enregistreur peut servir de lec- teur de carte ou micro USB, et à envoyer de l'audio et de la vidéo comme une webcam. Utilisation comme lecteur de carte ou micro USB pour ordinateur/iPad En écran de menu, avec Touchez... -
Page 43: Emploi Comme Webcam (Ordinateur)
Emploi comme webcam (ordinateur) NOTE Connectez le à un ordinateur à l'aide d'un câble USB, et touchez en écran de menu. Touchez (WebCam). Dans le sous-menu, touchez « PC/MAC » ou « PC/ MAC using battery power ». Dans l'écran de confirmation, touchez « WebCam ». Utilisez le comme webcam pour le streaming sur ordinateur et d'autres applications. -
Page 44: Rotation De L'écran Lcd Et Liste Des Fichiers (File)
Rotation de l'écran LCD et liste des fichiers (FILE) ROTATION DE L'ÉCRAN LCD Dans l'écran de menu, touchez Dans le sous-menu, touchez la valeur de réglage. Touchez pour revenir à l'écran de menu. L'affichage pivote pour correspondre à l'orientation de l'écran LCD. L'affichage conserve sa position actuelle. -
Page 45: Réglages De Système
Réglages de système Faites ici les réglages relatifs au système du Dans l'écran de menu, touchez Dans le sous-menu, touchez le paramètre que vous souhaitez régler. masqués. Dans le sous-menu, touchez la valeur de réglage. Touchez pour revenir à l'écran de menu. Set Date Beep Pour qu'un bip sonore soit ou non produit quand on allume l'enregistreur et lors de son... -
Page 46: Mise À Jour Du Firmware
Mise à jour du firmware Mettez la version de firmware à jour si nécessaire. NOTE Copiez le fichier de mise à jour du firmware dans le répertoire racine de la carte SD. Insérez la carte SD dans le lecteur de carte de l'unité. -
Page 47: Guide De Dépannage
Guide de dépannage Si vous pensez que le fonctionne étrangement, vérifiez d'abord les points suivants. Problème d'enregistrement/lecture Problème avec la connexion USB Pas de son ou son très faible Lorsque le port USB est connecté à un ordinateur, un message d'erreur d’écoute et son réglage de volume. -
Page 48: Caractéristiques Techniques
Caractéristiques techniques Support d'enregistrement Capteur d'image Lentille Format vidéo Formats audio Fonctions audio Fonctions d'image Écran Connecteur de sortie électrique batterie Dimensions... -
Page 49: Précautions De Sécurité
Précautions de sécurité Risque de blessures sérieuses voire mortelles. DANGER Risque de blessures corporelles ou de dommages pour l'équipement. ATTENTION Autres symboles utilisés Une action obligatoire Une action interdite DANGER Fonctionnement avec adaptateur secteur Ne faites rien qui puisse outrepasser la valeur no minale des prises d'alimentation et autres raccords Modifications ATTENTION... -
Page 50: Précautions D'emploi
Précautions d’emploi Interférences avec d'autres appareils électriques terférences ou émettant de puissantes ondes électromagnétiques peut entraîner des interférences s'il est placé de l'autre appareil. Nettoyage Panne et mauvais fonctionnement Copyrights posées et noms de société mentionnés dans ce document sont la propriété de leurs détenteurs respectifs. vidéo et diffusions sans la permission du détenteur des droits dans tout autre but qu'un usage personnel est interdit par la loi. -
Page 51: Avertissements Et Directives Pour Une Utilisation Sûre De La Batterie
Avertissements et directives pour une utilisation sûre de la batterie Lisez attentivement les avertissements suivants afin d'éviter de graves blessures, brûlures, incendies et autres problèmes causés par la fuite, la chauffe, la combustion, la rupture ou l'ingestion accidentelle. DANGER similaires. Ne la rechargez pas dans de telles conditions. ATTENTION N'utilisez pas la batterie si elle est déformée ou endommagée. - Page 52 AUPRÈS D'UN FOURNISSEUR DE VIDÉOS QUI DÉTIENT UNE LICENCE LUI PERMETTANT DE PROPOSER DES VIDÉOS AVC. AUCUNE LICENCE N'EST OCTROYÉE DE FAÇON EXPLICITE OU IMPLICITE POUR TOUTE AUTRE UTILISATION. DES INFORMATIONS SUPPLÉMENTAIRES SONT DISPONIBLES AUPRÈS DE MPEG LA, L.L.C. VOIR HTTP://WWW.MPEGLA.COM ZOOM CORPORATION...
