Définir une pièce brute

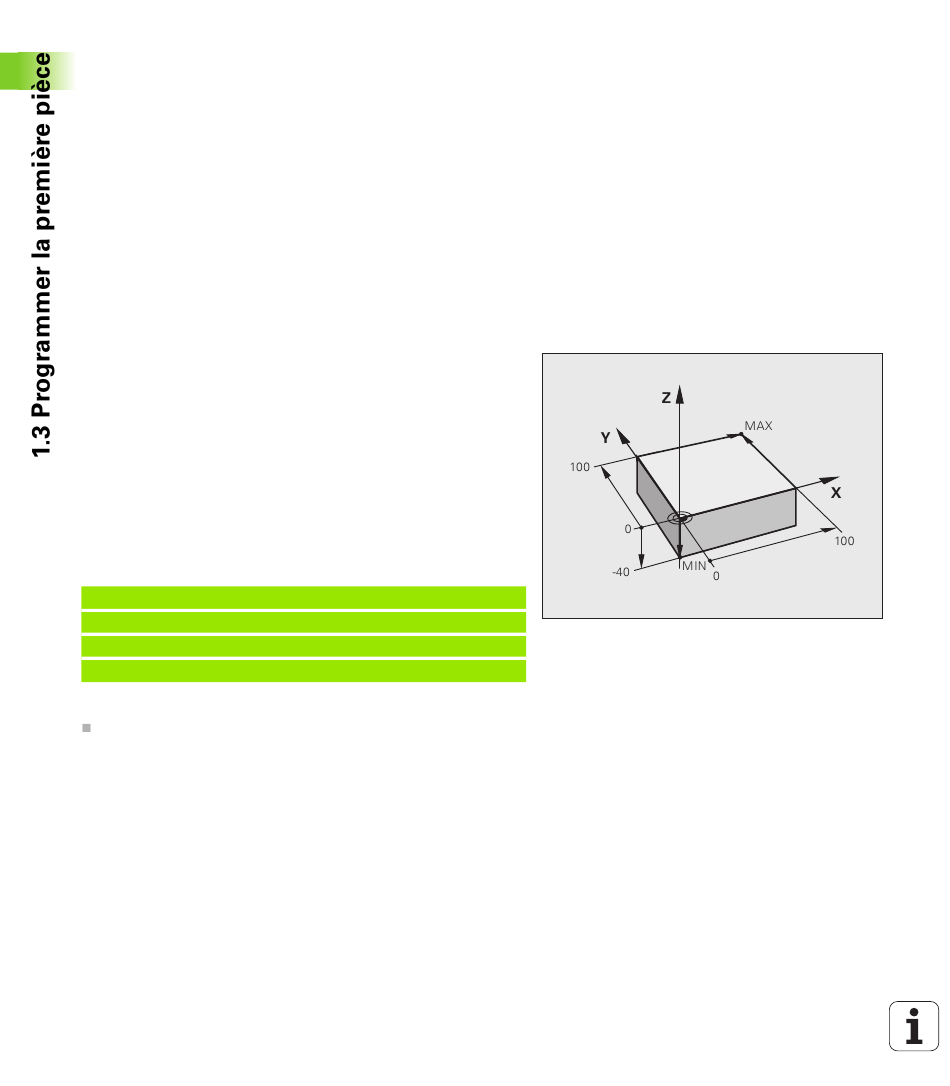

Lorsqu'un nouveau programme a été ouvert, la TNC ouvre
immédiatement la boîte de dialogue pour définir la pièce brute. Pour la
pièce brute, vous définissez toujours un parallélépipède en indiquant
les points MIN et MAX qui se réfèrent tous deux au point d'origine
sélectionné.
Lorsqu'un nouveau programme a été ouvert, la TNC vous amène
automatiquement à la définition de la pièce brute et vous demande
d'en préciser les données nécessaires:
U Axe de broche Z - plan XY?: Introduire l'axe de broche actif. G17
est défini par défaut, valider avec la touche ENT
U Coordonnées?: Introduire la plus petite coordonnée X de la pièce
brute par rapport au point d'origine, ex. 0, valider avec la touche ENT
U Coordonnées?: Introduire la plus petite coordonnée Y de la pièce
brute par rapport au point d'origine, ex. 0, valider avec la touche ENT
U Coordonnées?: Introduire la plus petite coordonnée Z de la pièce
brute par rapport au point d'origine, ex. -40, valider avec la touche
ENT
U Coordonnées?: Introduire la plus grande coordonnée X de la pièce
brute par rapport au point d'origine, ex. 100, valider avec la touche
ENT
U Coordonnées?: Introduire la plus grande coordonnée Y de la pièce
brute par rapport au point d'origine, ex. 100, valider avec la touche
ENT
U
Coordonnées?: Introduire la plus grande coordonnée Z de la pièce
brute par rapport au point d'origine, ex. 0, valider avec la touche
ENT: La TNC referme la boîte de dialogue
Exemple de séquences CN
%NOUV G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NOUV G71 *
Informations détaillées à ce sujet
Définir la pièce brute : (voir page 104)
