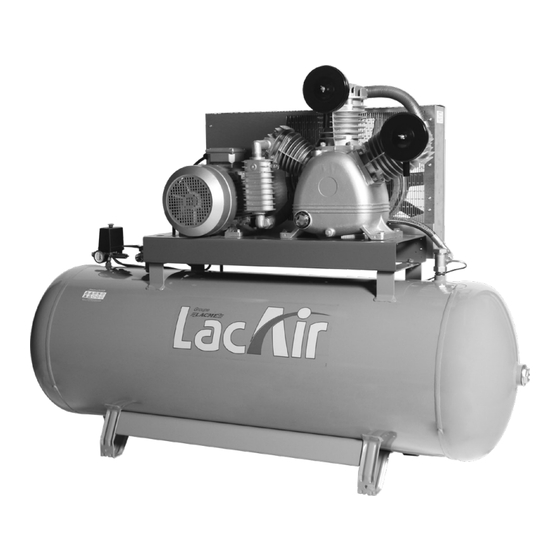

GROUPE TRICYLINDRE EN W FONTE
FixAir 60/500
Réf. : 465.622
Equipement :
- Robinet de sortie directe gros débit 3/4 F
- Boîtier de commande avec protection
thermique
- Contacteur manométrique
- Manomètre 16 bars
(1),
- Clapet anti-retour, soupape de sécurité,
robinet de purge
- Tuyau de mise à vide en cuivre
- Flexible haute température (entre groupe
et cuve)
- Compteur horaire
- 4 patins amortisseurs
Vous venez d'acquérir un compresseur d'air LACME. Nous vous remercions de votre confiance.
Pour tirer le meilleur parti de votre compresseur en toute sécurité, veuillez lire attentivement
ce manuel avant son installation, son utilisation et tout entretien.
COMPRESSEURS D'AIR
72200 LA FLECHE - FRANCE
Tél. : 02 43 94 13 45 - Fax : 02 43 45 24 25
Ligne directe SAV : 02 43 48 20 83
Notice d'emploi pour
COMPRESSEURS D'AIR
WB
(1)
25 bars
(2)
FixAir 60/500
Réf. : 465.101
Caractéristiques :
Débit aspiré
Débit restitué
Moteur
Réservoir
Pression
Encombrement en cm
Poids
Puissance acoustique
1
HP
WB
(2)
60 m³/h, soit 1000 l/mn
54 m³/h, soit 900 l/mn
10 CV Triphasé
(1)
13 CV Triphasé
(2)
500 litres
12 bars maxi
(1)
14 bars maxi
(2)
195 x 64 x 141
330 kg
(1)
345 kg
(2)
98 dB (A) LWA
