16 Installation du multisystème par
raccordement rapide
Le multi-système de connexion rapide permet l'installation de deux chauffe-eau ensemble à l'aide du seul câble
de connexion rapide.

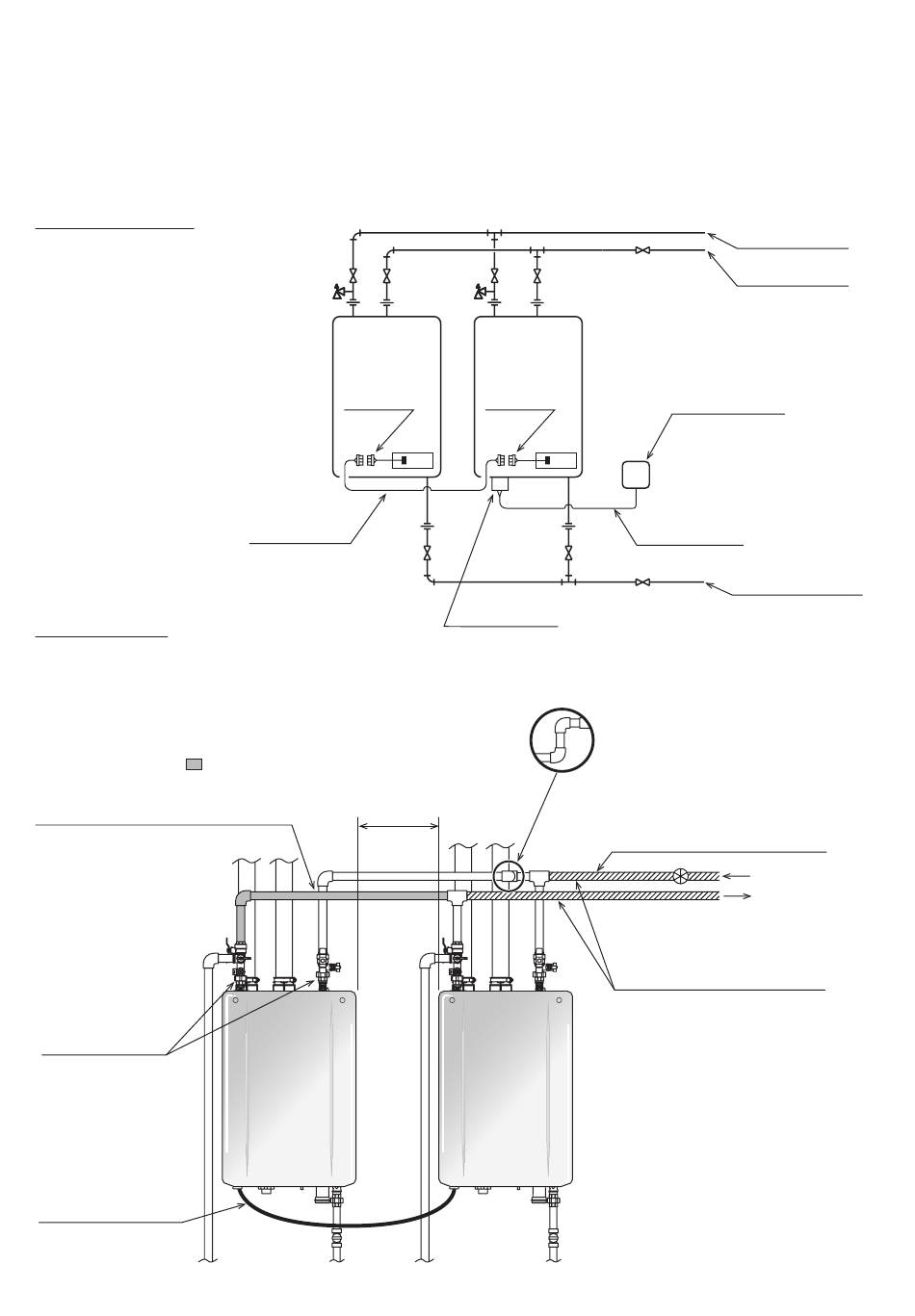

Diagramme système
• Connectez une seule
télécommande à un seul des
chauffe-eau.
• Les chauffe-eau doivent être
du même modèle.
Typical Plumbing
Insulate or apply heating materials to both the cold water supply piping and the hot water supply piping to
prevent freezing during cold weather and to prevent heat loss through the piping.
Rendre cette distance (
) aussi courte
que possible. La température de l'eau
chaude deviendra instable à mesure
que la longueur du tuyau augmente.
Kit de soupape de
service avec soupape
de surpression
Un kit de soupape de
service avec soupape de
surpression est
nécessaire pour rincer
l'échangeur de chaleur.
Cela permet un rinçage
facile du système.
Cordon de
raccordement rapide
1.8 m (6 pi)
Connecteur
du cordon
Cordon de
raccordement
rapide
Distance au centre
76-457 mm
(3-18 po)
Connecteur
du cordon
Bornier de
raccordement
Laissez suffisamment d'espace autour de la
plomberie pour mettre l'isolant.
Il sera nécessaire d'ajouter des coudes à la
tuyauterie pour garantir le dégagement.
Le disconnecteur doit être
placé en amont de la branche
d'eau froide.
Calibrez la tuyauterie pour
permettre les vitesses
d'écoulement maximales des
chauffe-eau.
Installation du multisystème par raccordement rapide
Alimentation en
eau chaude
Alimentation en
eau froide
Télécommande
Cordon de
télécommande
Tuyauterie de
distribution en gaz
Eau froide
Eau chaude
