15 Applications de plomberie

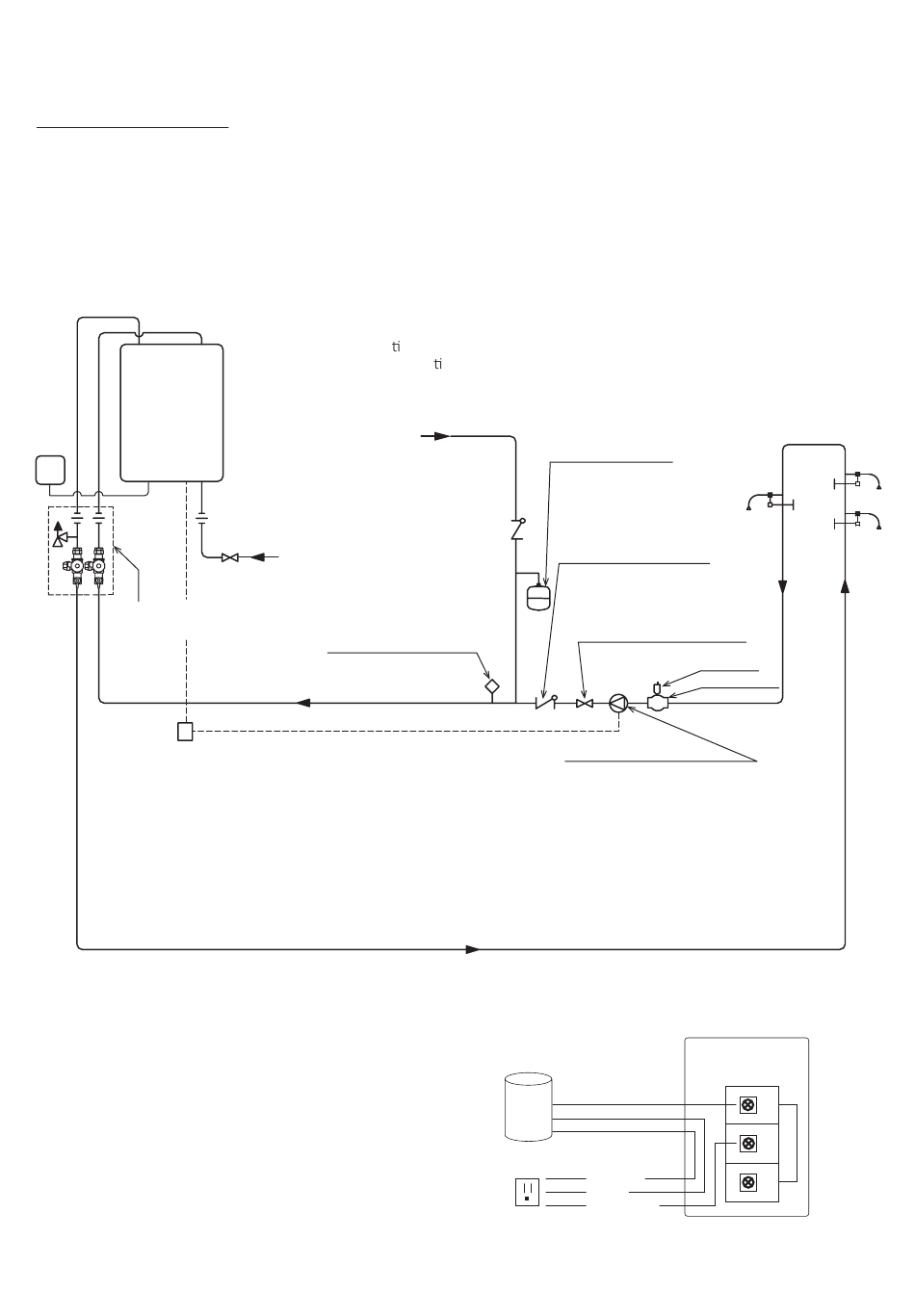

Système de recirculation
• Avec un système de recirculation, l'eau du chauffe-eau peut être réchauffée à l'avance.
Vous pouvez obtenir de l'eau chaude plus rapidement avec moins de gaspillage d'eau.
• Reportez-vous au Guide du propriétaire pour plus d'informations sur la configuration de l'opération de recirculation.
• L'accumulation de tartre est plus susceptible de se produire dans un système de recirculation, il est donc
primordial de disposer d'un traitement et d'un entretien appropriés de l'eau.
• GQ-C3260WZ-FF US est compatible avec le même modèle ou le NCC199CDV (GQ-C3259WZ-FF US).
Le type d'évent à construire doit également être le même.
Arrivée de Gaz
* Kit de soupape de service
avec soupape de surpression
Relais pour la pompe
(si elle est supérieure
à 100 W)
* Kit de soupape de service avec soupape de surpression
Il est recommandé d'u liser le kit de soupape de service avec soupape
de surpression avec l'installa on. Le kit comprend une vanne d'arrêt et
de service intégrée avec raccords et une soupape de surpression.
Alimentation en
eau froide
Aquastat
Réglez l' A quastat à -12°C
(10˚F) en dessous de la
température de sortie définie.
Un aquastat est l'exigence
minimale de contrôle de la
pompe afin de maintenir la
garantie de recirculation totale.
Signal de commande de pompe
Le signal de commande de pompe est la
méthode recommandée pour contrôler la
pompe de recirculation.
Pour les pompes supérieures à 100 W, une
connexion de relais doit être utilisée. Si le
signal de commande de pompe n'est pas
utilisé, un Aquastat peut être utilisé pour
contrôler la pompe.
Vase d'expansion
(À installer selon
les codes locaux)
Clapet à retenue
Clapet à retenue
requis s'il n'est pas
inclus avec la pompe.
Globe Valve
Une vanne à soupape est
nécessaire pour le réglage
du débit et la maintenance.
Pompe
Calibrez la pompe pour fournir un
maximum de 7.5 L/min (2 GPM) à
travers le système à 3 m (10 pi) de
hauteur de refoulement plus les
pertes de tuyauterie.
Ajustez le débit à l'aide d'un
robinet à soupape et vérifiez la
vitesse d'écoulement avec les
moniteurs de maintenance.
(Reportez-vous à la fiche technique.)
Eau chaude
Câblage de l'aquastat
Pompe
Neutre
Terre
Sous tension
120VAC
Retour d'eau chaude
Robinets
Évent
Sortie d'air
R
S
B
W
l'Aquastat Honeywell
(Modèle L6006A ou L6006C)
Applications de plomberie
61
