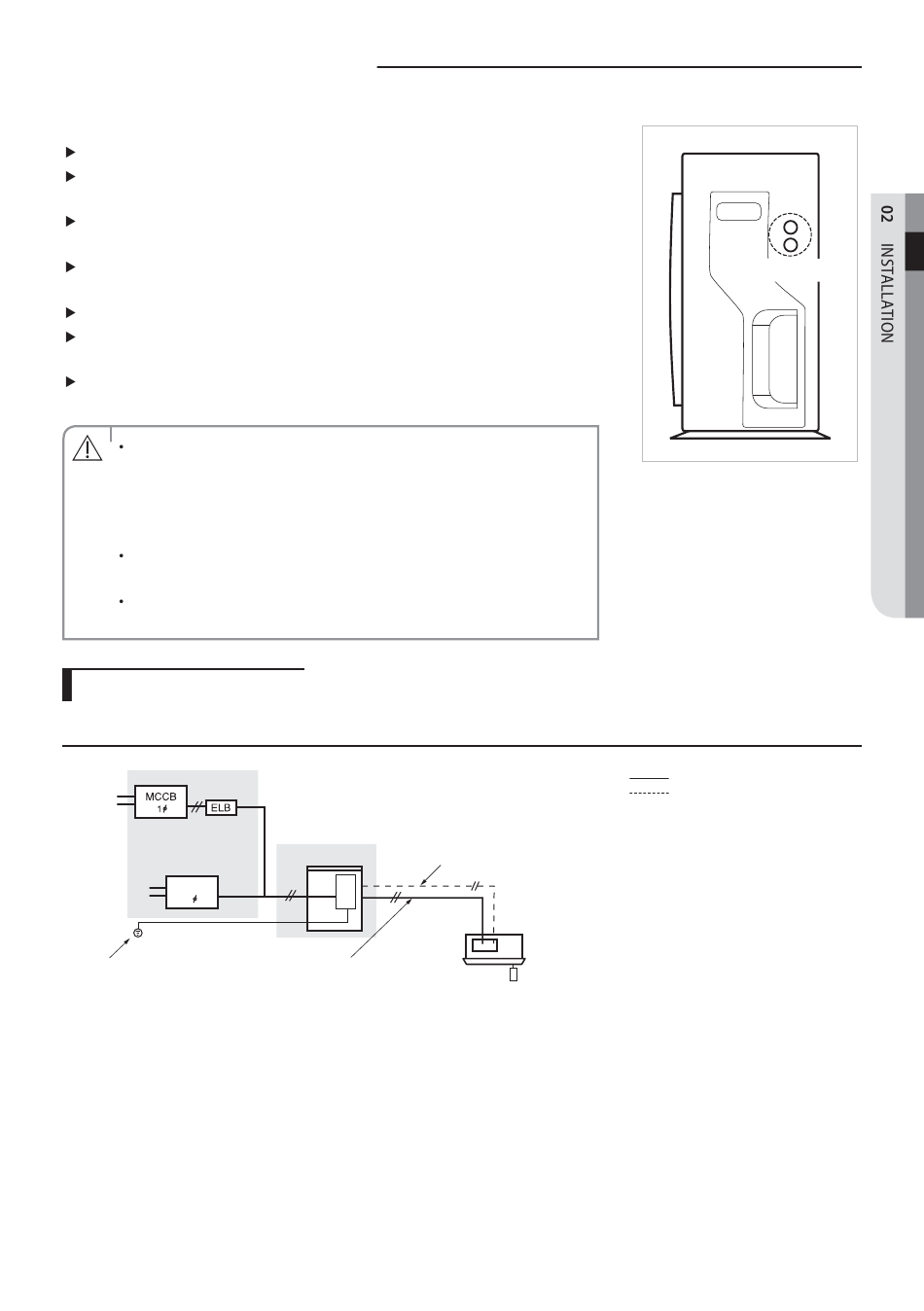

Connexion du câble
Deux câbles électroniques doivent être connectés au module extérieur.
Le cordon de raccordement entre le module intérieur et le module extérieur.
Le câble d'alimentation entre le module extérieur et le disjoncteur
secondaire.
Veillez à faire passer le câble d'alimentation et le câble de communication à
travers le conduit électrique comme indiqué sur le schéma.
Protégez le câble d'alimentation et de communication à l'aide du tube de
protection fourni séparément.
Réalisez un orifice d'éjection.
Après la réalisation de l'orifice d'éjection, appliquez une peinture anti-
corrosive autour de l'orifice.
Fixez la gaine de protection de câble sur le système d'éjection à l'aide d'un
connecteur CD et d'un passe-câble.
Lors de l'installation du module, commencez par brancher les
conduits de fluide frigorigène puis effectuez les branchements
ATTENTION
électriques. En cas de désinstallation du module, débranchez
en premier les câbles électriques, puis les conduits de fluide
frigorigène.
Raccordez le climatiseur au système de mise à la terre avant de
procéder aux branchements électriques.
N'utilisez pas de câble d'interconnexion lors de l'installation du
module.
Exemple de climatiseur
Utilisation d'un disjoncteur de fuite à la terre monophasé
OU
ELCB
1
Mise à la terre
Module
extérieur
Câble de communication
Câble d'alimentation
Français-13
Câble d'alimentation
Câble de communication
Module intérieur
Conduit
