Manuels Connexes pour Poolex TRILINE PREMIUM FI
Sommaire des Matières pour Poolex TRILINE PREMIUM FI

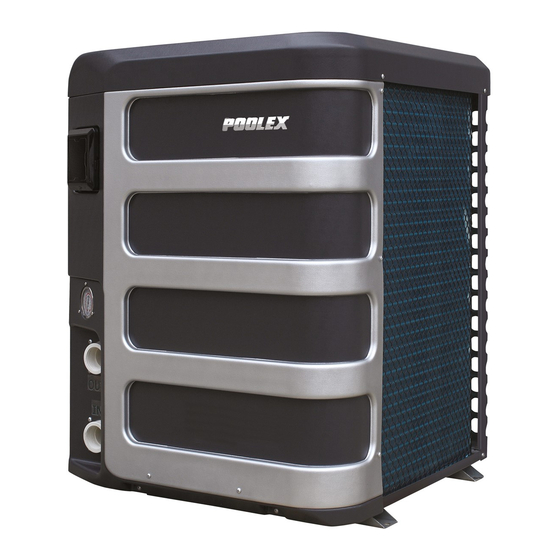

- Page 1 TRILINE PREMIUM FI MANUEL D’INSTALLATION ET D’UTILISATION de votre pompe à chaleur www.poolstar.fr...
- Page 2 Avertissements Cette pompe à chaleur contient un Gaz frigorigène R32 inflammable. Toute intervention sur le circuit frigorigène est interdite sans une habilitation en cours de vali- dité. Avant toute intervention sur le circuit frigorigène, les précautions suivantes sont nécessaires pour un travail en toute sécurité.
- Page 3 à chaleur pour piscine. Notre ambition, vous fournir un produit de qualité aux performances hors normes. Nous avons réalisé ce manuel avec le plus grand soin afin que vous puissiez tirer le meilleur de votre pompe à chaleur Poolex.
- Page 4 Elles doivent être remises à l’installateur et conservées par l’utilisateur. En cas de perte du manuel, veuillez vous référer au site : www.poolex.fr Les indications et avertissements contenus dans le présent manuel doivent être lus avec attention et compris car ils fournissent d’importantes informations concernant la manipulation et le fonctionnement de la pompe à...
-
Page 5: Table Des Matières
Sommaire 1. Généralité ......................................6 Conditions générales de livraison .............................. 6 Consignes de sécurité ................................6 Traitement des eaux ................................... 7 2. Description ...................................... 8 Contenu du colis ..................................8 Caractéristiques générales ................................ 8 Caractéristiques techniques................................ 9 Dimensions de l’appareil ................................10 Vue éclatée ....................................11 3. -
Page 6: Généralité
1. Généralité Conditions générales de livraison Tout matériel, même franco de port et d’emballage, voyage aux risques et périls de son destinataire. La personne chargée de la réception de l’appareil doit effectuer un contrôle visuel pour constater tout dommage éventuel subi par la pompe à chaleur durant le transport (circuit frigorifique, carrosserie, armoire électrique, châssis). -
Page 7: Traitement Des Eaux
La pression du test coté basse et haute pression ne doit pas excéder 42 bars. Traitement des eaux Les pompes à chaleur pour piscines Poolex peuvent être utilisées avec tous types de traitement de l’eau. Cependant, il est impératif que le système de traitement (pompes doseuses Cl, pH, Br et/ou électrolyseur) soit installé... -
Page 8: Description
2. Description Contenu du colis La pompe à chaleur Poolex Triline Premium Fi 2 raccords hydrauliques entrée / sortie (50mm de diamètre) Câble de rallonge pour le tableau de la télécommande Ce manuel d’installation et d’utilisation Kit d’évacuation des condensats Housse d’hivernage... -
Page 9: Caractéristiques Techniques
2. Description 2.3 Caractéristiques techniques Poolex Triline Premium FI Conditions de test Puissance restituée (kW) 27.14~6.08 40.65~9.10 26°C Consommation (kW) 3.95~0.49 5.96~0.74 26°C MODE INVERTER 12.30~6.87 12.22~6.82 (Coeff. de performance) Puissance restituée (kW) 17.64~6.08 26.41~9.10 26°C Consommation (kW) 2.10~0.49 3.15~0.74 26°C... -
Page 10: Dimensions De L'appareil
2. Description 2.4 Dimensions de l’appareil Dimensions en mm Modèle Triline Premium Fi 200 Triline Premium Fi 300 1055 111.5... -
Page 11: Vue Éclatée
2. Description 2.5 Vue éclatée Support bas Moteur du ventilateur Vanne d’expansion électronique Support arrière droit Échangeur de chaleur Évaporateur Support avant gauche Boîtier de commande électrique Vanne à quatre voies Carte électronique Manomètre Filtre redresseur de tension Panneau de contrôle Module Inverter Panneau avant Transformateur électrique... -
Page 12: Installation
3. Installation ATTENTION : L’installation doit être réalisée par un professionnel qualifié. Ce chapitre est purement indicatif et doit être vérifié et adapté le cas échéant en fonction des conditions d’installation. Prérequis Matériel nécessaire à l’installation de votre pompe à chaleur : Un câble d’alimentation adapté... -
Page 13: Schéma Classique D'installation
3. Installation 3.3 Schéma d’installation Pompe à chaleur Système de traitement automatisé Vanne 4 voix (électrolyseur, pompe doseuse) Vanne 1 Vanne 5 Vanne 3 Vanne 2 Sortie d’eau Entrée d’eau Plots de surélévation Vanne 4 Bouchon Évacuation des Pompe de Filtration de vidange condensats... -
Page 14: Raccordement Hydraulique
3. Installation ATTENTION : L’installation doit être réalisée par un professionnel qualifié. Ce chapitre est purement indicatif et doit être vérifié et adapté le cas échéant en fonction des conditions d’installation. Raccordement hydraulique Montage By-Pass Vanne ouverte La pompe à chaleur doit être raccordée au bassin à Vanne semi-ouverte l’aide d’un montage en By-Pass. - Page 15 3. Installation Montage en By-Pass d’une pompe à chaleur VERS LA PISCINE Système de traitement automatisé PISCINE Filtration + Pompe DEPUIS LA PISCINE Légende Vanne semi-ouverte Vanne ouverte Montage en By-Pass de plusieurs pompes à chaleur VERS LA PISCINE Système de traitement automatisé...
-
Page 16: Installation Électrique
Protection Courant maxi- Diamètre Modèles Alimentation magnéto-thermique du câble (courbe D) Triline Premium Fi 200 9,58 A RO2V 5x2,5 mm² Triphasé 380-415V/3N~50Hz Triline Premium Fi 300 13,55 A RO2V 5x2,5 mm² Section du câble prévue pour une longueur maximale de 10m. Au delà veuillez demander l’avis d’un électricien. -
Page 17: Raccordement Électrique
3. Installation Raccordement électrique ATTENTION : L’alimentation électrique de la pompe à chaleur doit être impérativement coupée avant toute intervention. Veuillez suivre les instructions ci-après afin de raccorder électriquement la pompe à chaleur. Étape 1 : Démontez le panneau électrique latéral à l’aide d’un tournevis afin d’accéder au bornier élec- trique. -
Page 18: Installation Murale De La Télécommande
3. Installation 3.9 Installation murale de la télécommande Étape 1 : Démontez la télécommande de la machine. Faites attention au câble de communication raccordé à la carte de circuit imprimé, séparez-les avec précaution. Étape 2 : Utilisez un tournevis pour ouvrir le boîtier, séparez la télécommande. Étape 3 : Percez deux trous parallèles à... -
Page 19: Utilisation
4. Utilisation Télécommande filaire Bouton : Mode de fonctionnement Mode de fonctionnement Température de l’eau Température de l’air Horloge Bouton : Horloge / Programmation Bouton : Marche / Arrêt Choix du mode de fonctionnement Avant de commencer, assurez-vous que la pompe de filtration fonctionne et que l’eau circule au travers de la pompe à... -
Page 20: Mode Chauffage
4. Utilisation Mode Chauffage (inverter) ATTENTION : Avant de commencer, assurez-vous que la pompe de filtration fonctionne correctement. Étape 1 : Appuyez 3s sur pour mettre votre pompe en marche. Étape 2 : Appuyez 3s sur pour passer d’un mode à l’autre jusqu’à l’affichage du mode chauffage. Étape 3 : À... -
Page 21: Mode Chauffage Fix
4. Utilisation Mode Chauffage FIX Bon à savoir ATTENTION : Avant de commencer, assurez-vous que la pompe de filtration fonctionne correctement. Étape 1 : Appuyez 3s sur pour mettre votre pompe en marche. Étape 2 : Appuyez 3s sur pour passer d’un mode à l’autre jusqu’à l’affichage du mode chauffage FIX. Étape 3 : À... -
Page 22: Mode Chauffage Eco
4. Utilisation Mode eco silent ATTENTION : Avant de commencer, assurez-vous que la pompe de filtration fonctionne correctement. Étape 1 : Appuyez 3s sur pour mettre votre pompe en marche. Étape 2 : Appuyez 3s sur pour passer d’un mode à l’autre jusqu’à l’affichage du mode chauffage ECO. Étape 3 : Sélectionnez la température souhaitée À... -
Page 23: Mode Refroidissement
4. Utilisation Mode Refroidissement (inverter) Bon à savoir ATTENTION : Avant de commencer, assurez-vous que la pompe de filtration fonctionne correctement. Étape 1 : Appuyez 3s sur pour mettre votre pompe en marche. Étape 2 : Appuyez 3s sur pour passer d’un mode à l’autre jusqu’à l’affichage du mode refroidissement. Étape 3 : À... -
Page 24: Réglage De L'horloge
4. Utilisation Réglage de l’horloge Réglez l’horloge du système selon l’heure locale, comme suit : Étape 1 : Appuyez sur pour régler l’heure, les heures clignotent. Étape 2 : Ajustez les heures à l’aide des touches Étape 3 : Appuyez sur pour passer aux minutes. -
Page 25: Programmation Marche / Arrêt
4. Utilisation Programmation Marche / Arrêt Bon à savoir Cette fonction permet de programmer l’heure de mise en marche et d’arrêt. Vous pouvez programmer jusqu’à 3 départs et arrêts différents. Le réglage se fait comme suit : Étape 1 : Appuyez 3s sur pour accéder à... -
Page 26: Activer Un Programme
4. Utilisation Activer un programme Une fois le programme définit celui-ci peut-être activé comme suit : Étape 1 : Appuyez 3s sur pour accéder à la programmation. Étape 2 : Sélectionnez le programme à configurer à l’aide des touches Étape 3 : Restez appuyé sur jusqu’à... -
Page 27: Valeurs D'état
4. Utilisation Valeurs d’état 4.11 Bon à savoir Les paramètres du système peuvent être vérifiés au moyen de la télécommande en suivant les étapes suivantes Étape 1 : Restez appuyé sur jusqu’à entrer en mode de vérification des paramètres. Étape 2 : Appuyez sur pour vérifiez les valeurs d’état. -
Page 28: Paramètres Avancées Des Valeurs D'état
4. Utilisation Paramètres avancées des valeurs d’état 4.12 ATTENTION : Cette opération sert à faciliter l’entretien et les réparations futures. Seul un professionnel expérimenté est habilité à modifier les paramètres par défaut. ATTENTION : Toute modification des paramètres réservés entraîne automatiquement l’annulation de la garantie. - Page 29 4. Utilisation Tableau des valeurs d’état Paramètre Commen- N° Description Plage de valeurs d’usine taire Réglage de l’écart de température avant redémarrage 1~18°C 1°C Réglable Réservé - Ne pas modifier Réservé Réservé - Ne pas modifier Réservé Réglage de la température de refroidissement 8~28°C 27°C Réglable...
-
Page 30: Mise En Service
5. Mise en service Mise en service Conditions d’utilisation Pour que la pompe à chaleur fonctionne normalement, la température ambiante de l’air doit être comprise entre -5°C et 43°C. Consignes préalables Avant la mise en service de la pompe à chaleur, veuillez : Vérifiez que l’appareil est bien fixé... -
Page 31: Asservissement D'une Pompe De Circulation
5. Mise en service Asservissement d’une pompe de circulation Si vous avez raccordé une pompe de circulation aux bornes P et P , celle-ci est automatiquement alimen- tée lorsque la pompe à chaleur fonctionne. Lorsque la pompe à chaleur est en veille, la pompe de circulation est alimentée par intermittence afin de contrôler la température de l’eau du bassin. -
Page 32: Protection Antigel
5. Mise en service Protection antigel ATTENTION : Pour que le programme antigel fonctionne la pompe à chaleur doit être alimentée et la pompe de circulation doit être active. En cas d’asservissement de la pompe de circulation par la pompe à chaleur, celle-ci sera automatiquement activée. Lorsque la pompe à... -
Page 33: Maintenance Et Entretien
6. Maintenance et entretien Maintenance et entretien ATTENTION : Avant d’entreprendre des travaux de maintenance sur l’appareil, assurez-vous d’avoir coupé l’alimentation électrique. Nettoyage Le boîtier de la pompe à chaleur doit être nettoyé avec un chiffon humide. L’utilisation de détergents ou d’autres produits ménagers pourraient dégrader la surface du boîtier et en altérer ses propriétés. -
Page 34: Dépannage
7. Dépannage ATTENTION : Dans des conditions normales, une pompe à chaleur adaptée permet de réchauffer l’eau du bassin de 1°C à 2°C par jour. Il est donc tout a fait normal de ne pas ressentir une différence de température en sortie de circuit lorsque la pompe à chaleur fonctionne. Un bassin chauffé... -
Page 35: Liste Des Anomalies
7. Dépannage Liste des anomalies Code Anomalies Causes possibles Actions Vérifiez la bonne circulation de l’eau dans la pompe à chaleur, et Pas assez d’eau dans l’échangeur l’ouverture des vannes entrée/sortie du By Pass Dysfonctionnement détecteur de débit Capteur débranché ou défectueux Reconnectez ou remplacez le capteur La protection s’enclenche lorsque la température ambiante est Protection antigel... -
Page 36: Recyclage
8. Recyclage Recyclage de la pompe à chaleur Votre appareil est en fin de vie et vous souhaitez vous en débarrasser ou le remplacer. Ne le jetez pas à la poubelle. Une pompe à chaleur doit faire l’objet d’une collecte sélective en vue de sa réutilisation, de son recyclage ou de sa revalorisation. -
Page 37: Garantie
La société Poolstar garantit au propriétaire d’origine les défauts matériels et les défauts de fabrication de la pompe à chaleur Poolex Triline Premium Fi pendant une période de trois (3) ans. Le compresseur est garanti pendant une période de cinq (5) ans L’échangeur à... -
Page 38: Annexes
10. Annexes 10. Annexes Triline Premium Inverter 200/300 10.1 Schémas de câblage Outlet water temp Ambient temp Cooling coil temp Return gas temp Condenser temp Inlet water temp Exhaust temp Poolex Triline Premium Inverter 200 / 300... - Page 39 10. Annexes 10. Annexes 10.2 Erreur E20 Code Anomalies Causes possibles Actions IPM excessive current IPM module failure Replace the inverter module Compressor failure Compressor failure Replace the compressor Reserved Compressor lack of phase The wire for the compressor break/bad connection Check the wire connection of the compressor DC bus voltage too low Input voltage too low/PFC module failure...
- Page 40 AS S I S TA NC E T E CH N IQ UE www.poolex.fr 03-2020 www.poolstar.fr...
