4. INFORMATIONS IMPORTANTES
SUR LE RÉFRIGÉRANT
Ce produit contient des gaz à effet de serre fluorés visés par le Proto-
cole de Kyoto. Ne pas rejeter de gaz dans l'atmosphère.
Type de réfrigérant : R-410A
Valeur GWP : 2088
PRG = Potentiel de réchauffement global
Tableau 4-1
Modèle
Réfrigérant (kg) Équivalent tonnes CO
MC-SU30M/RN1L-2
10,50
MC-SU60M/RN1L
17,00
MC-SU90M/RN1L
27,00
5. PRÉCAUTIONS D'INSTALLATION
5.1 Les unités peuvent être installées sur le sol ou juste sur un toit, à
condition qu'une ventilation suffisante puisse être garantie.
5.2 Ne pas installer pas l'unité dans un lieu ayant des exigences en
termes de bruit et de vibrations.
5.3 Lors de l'installation de l'unité, prendre des mesures pour éviter
l'exposition directe aux rayons du soleil et garder-la loin de tuyau-
teries d'une chaudière et ses environs, car cela peut corroder le
serpentin du condensateur et les tuyaux en cuivre.
5.4 Si l'unité est à la portée de personnes non autorisées, prendre
des mesures de protection pour des raisons de sécurité, telles
que l'installation d'une clôture. Ces mesures peuvent prévenir les
blessures accidentelles ou causées par des personnes, et peut
également empêcher les pièces électriques en fonctionnement
d'être exposées lorsque le boîtier de commande principal est ou-
vert.
5.5 Installer l'unité sur une base à moins 300 mm au-dessus du sol,
où le drain de plancher est fournie, afin de s'assurer que l'eau ne
s'accumule pas.
5.6 Si vous installez l'unité sur le sol, placez la base en acier de l'unité
sur la fondation en béton, qui doit être aussi profonde que dans
la couche de sol gelé. S'assurer que la fondation de l'installation
est séparée de celle des immeubles, car les bruits et vibrations
de l'appareil peuvent nuire à ce dernier. Par les trous d'installation
situés sur la base de l'unité, cette dernière peut être fixée sur la
fondation de façon en toute sécurité.
5.7 Si l'appareil est installé sur un toit, le toit doit être suffisamment
solide pour supporter le poids de l'unité et le poids du personnel
de maintenance. L'unité peut être placée sur un cadre en béton et
en acier en forme de gouttière, semblable au cas où l'appareil est
installé sur le terrain. L'acier en forme de rainure de poids-roule-
ment doit correspondre aux trous d'installation de l'amortisseur et
est suffisamment large pour s'adapter à l'amortisseur.
5.8 Pour d'autres exigences particulières pour l'installation, veuillez
consulter l'entrepreneur en construction, l'architecte ou d'autres
professionnels.
REMARQUE
Le site d'installation de l'appareil devrait faciliter le raccordement
des tuyaux d'eau et des fils, et être exempts d'entrée d'eau de
la vapeur d'huile, de vapeur ou d'autres sources de chaleur. En
plus, le bruit de l'unité et de l'air chaud et froid ne devraient pas
influer sur le milieu environnant.
Charge d'usine
2
21,94
35,50
56,36
6. INSTALLATION DE L'UNITÉ

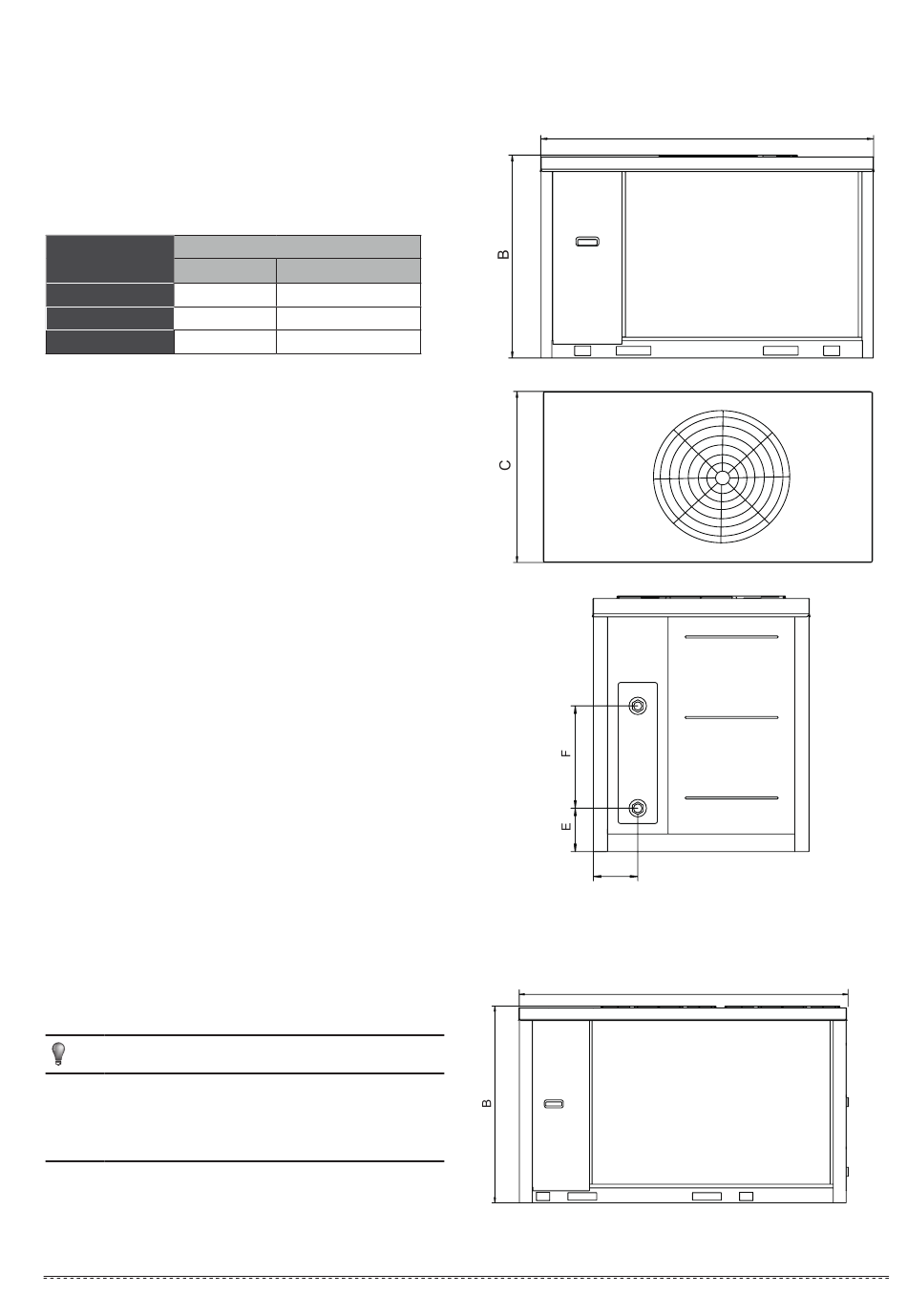

6.1 Schéma des dimensions des contours
6.1.1 MC-SU30M/RN1L-2
Vue de gauche
Vue d'en haut
D
Vue de face
Ill. 6-1 Dimensions de contours du modèle MC-SU30M/RN1L-2
6.1.2 MC-SU60M/RN1L
Vue de gauche
4
A
A
