Mode d'emploi
8.7
Raccorder U1000 électriquement
AVIS
L'U1000 travaille dans une plage de tension de 12 – 24 V (CA/CC). Pour respecter totalement
les exigences des dispositions de CEM, il est recommandé de raccorder le système à un
courant de 12 V pour les applications domestiques ou les applications industrielles légères.

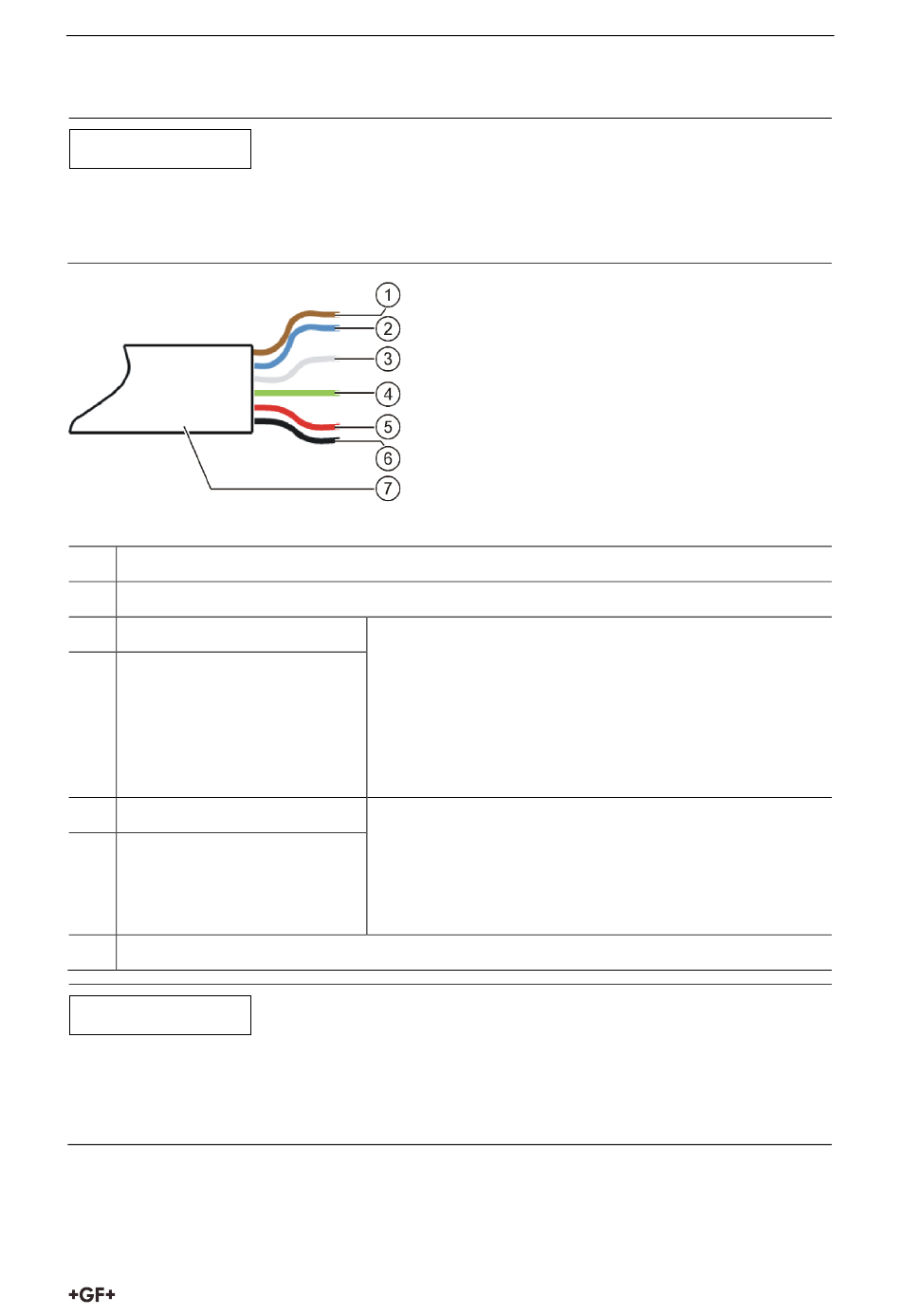

Câble d'interface à 6 fils de l'U1000
1
Entrée 12 V / 24 V (brun)
2
Conducteur de retour 12 V / 24 V (bleu)
3
Impulsion + (blanc)
4
Impulsion - (vert)
5
Sortie (+), 4 - 20 mA (rouge)
6
Conducteur de retour (-),
4 - 20 mA (noir)
7
Blindage non isolé
AVIS
Décharge de courant due à un court-circuit !
Avant de raccorder l'U1000 à une alimentation en tension externe, s'assurer que cette
dernière est désactivée.
Le relais SPNO MOSFET du module électronique met
à disposition une impulsion de commutation isolée
pour une intensité à raccorder maximale de 500 mA et
une tension maximale de 48 VCA. Le relais assure
également l'isolation de la tension à 2 500 V. Du point
de vue galvanique, il s'agit d'une sortie libre de
potentiel.
La sortie de courant 4 - 20 mA est une source de
courant isolée conçue pour une charge de < 620 Ω.
Le courant d'alarme, déclenché du fait d'un flux en
dehors de la plage indiquée ou d'une perte de signal,
est réglé sur 3,5 mA.
Installation
19
