Analyse d'un signal
Création des signaux mathématiques
118
Les signaux mathématiques vous permettent d'ajouter, de soustraire et de
multiplier les signaux de deux voies pour créer un nouveau signal mathématique.
Vous pouvez ensuite effectuer des mesures sur le signal mathématique ou
l'enregistrer sur une mémoire de référence ou dans un fichier de données de
signal externe.

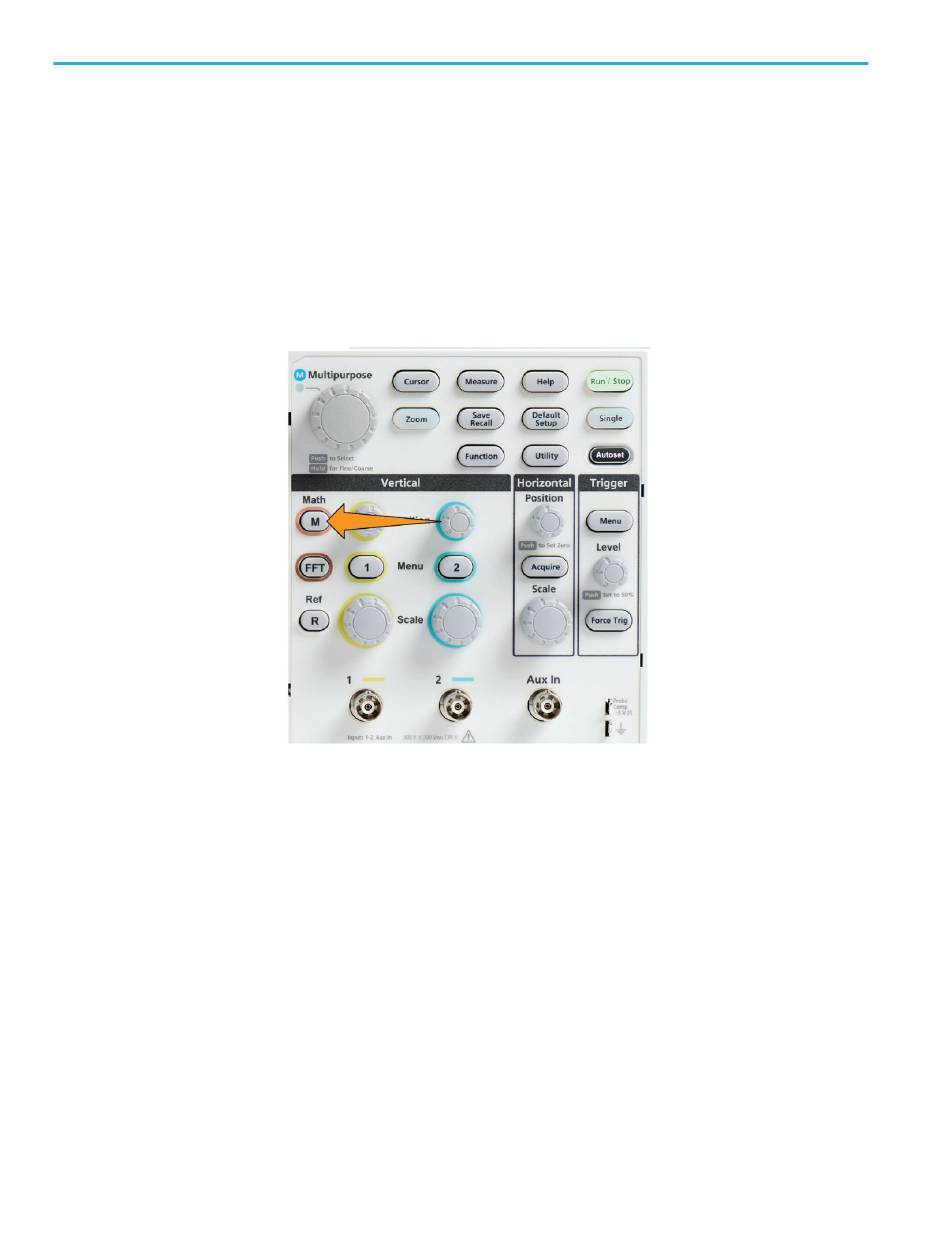

1. Appuyez sur Math. L'oscilloscope affiche un signal mathématique rouge sur
la base des réglages actuels du menu latéral.
2. Appuyez sur le bouton Source 1 du menu latéral.
3. Utilisez le bouton Multifonction pour sélectionner et cliquer sur la première
voie qui formera le signal mathématique.
4. Appuyez sur le bouton Opérateur du menu latéral.
5. Utilisez le bouton Multifonction pour sélectionner et cliquer sur l'opération
mathématique à appliquer aux deux signaux (addition, soustraction ou
multiplication).
6. Appuyez sur le bouton Source 2 du menu latéral.
7. Utilisez le bouton Multifonction pour sélectionner et cliquer sur la deuxième
voie qui formera le signal mathématique. L'oscilloscope affiche
immédiatement le signal mathématique.
8. Pour modifier la position verticale du signal mathématique, appuyez sur le
bouton Position du menu latéral et utilisez le bouton Multifonction pour
déplacer le signal.
Manuel d'utilisation de l'oscilloscope TBS1000C
