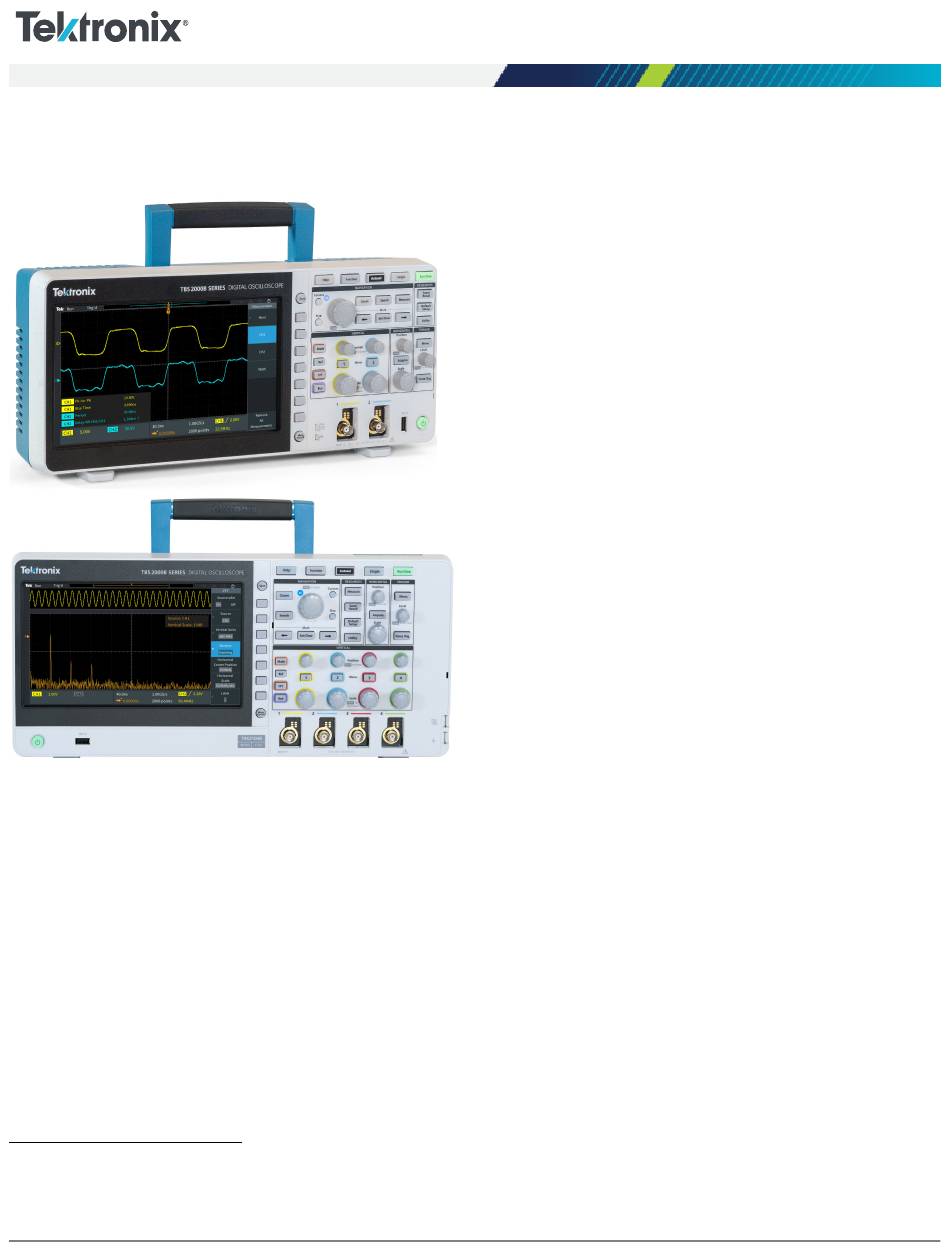

Oscilloscope à mémoire numérique
TBS2000B Series Datasheet
Avec un écran WVGA 9 po, un nombre d'échantillons s'élevant à
5 millions et une fréquence d'échantillonnage de 2 G éch./s, les
oscilloscopes de la gamme TBS2000B capturent et affichent les
signaux avec beaucoup plus de détails pour que vous puissiez
déboguer et valider vos conceptions plus rapidement. Analysez vos
signaux avec confiance et simplicité avec les nouveaux affichages de
curseurs sur les signaux et 32 mesures automatisées, chacune avec
des informations. L'interface de sonde TekVPI® fonctionne avec les
sondes BNC passives classiques, mais permet également de couvrir un
grand nombre d'applications avec les sondes de tension active et les
sondes de courant les plus récentes.
Spécifications des performances clés
•
Modèles 2 et 4 voies analogiques
•
Modèles avec bande passante 200 MHz, 100 MHz et 70 MHz avec
une fréquence d'échantillonnage allant jusqu'à 2 G éch./s
L'adaptateur Wi-Fi TEK-USB-WIFI est disponible dans certains pays auprès des distributeurs Tektronix. Consultez les informations de
1
commande pour obtenir plus d'informations.
•
5 millions d'échantillons sur toutes les voies
•
Garantie de 5 ans
Principales caractéristiques
•
Écran couleur WVFA 9 pouces avec 15 réticules horizontaux qui
affiche 50 % de signal en plus
•
Interface TekVPI prenant en charge les sondes actives,
différentielles et de courant pour des unités et la mise à l'échelle
automatique
•
Nouvelle conception du module d'entrée pour des mesures plus
précises
•
32 mesures automatiques et fonction FFT pour une analyse rapide
du signal
•
Fonctionnalités Rechercher et marquer pour facilement identifier les
événements qui se produisent dans le signal acquis
•
Conseils utiles à l'écran fournis par HelpEverywhere
nouveaux utilisateurs
•
Instructions de fonctionnement et informations de base à propos
des oscilloscopes disponibles dans le manuel intégré « Intro
oscilloscope »
•
L'interface de l'instrument et le cache de la face avant sont traduits
dans 10 langues
Connectivité
•
Port hôte USB 2.0 sur la face avant : stockage des données simple
et rapide
•
Port périphérique USB 2.0 à l'arrière : connexion facile à un PC
•
Port Ethernet 10/100BASE-T pour le contrôle à distance via LAN
•
L'interface Wi-Fi prend en charge les communications sans fil
Enseignement
•
La fonction d'enseignement affiche des indications à propos des
exercices de laboratoire
•
Entièrement compatible avec le logiciel de gestion de laboratoire
TekSmartLab conçu pour l'enseignement
•
Il est possible de désactiver le réglage automatique, les curseurs et
les mesures automatiques afin d'aider les enseignants à expliquer
les concepts de base
®
pour les
1
www.tek.com 1
Publicité
Table des Matières
Manuels Connexes pour Tektronix TBS2000B Série
Sommaire des Matières pour Tektronix TBS2000B Série
- Page 1 Modèles avec bande passante 200 MHz, 100 MHz et 70 MHz avec une fréquence d’échantillonnage allant jusqu’à 2 G éch./s L’adaptateur Wi-Fi TEK-USB-WIFI est disponible dans certains pays auprès des distributeurs Tektronix. Consultez les informations de commande pour obtenir plus d’informations.
- Page 2 TBS2000B Series Datasheet Face avant du TBS2000B Référence sur Description Référence sur Description l’image l’image Grand écran 9 po Rechercher un événement intéressant Port USB pour enregistrement/rappel Bouton d’usage général pour la navigation, le zoom et les curseurs Interface TekVPI Probe pour les sondes passives et actives Aide partout Boutons de réglage pour chaque voie...
- Page 3 TBS2000B Series Datasheet Panneau arrière du TBS2000B Référence sur l’image Description Signal sortie AUX Ethernet pour connectivité à distance Port USB pour connectivité Wi-Fi TMC USB pour connectivité à distance www.tek.com 3...
-
Page 4: Conçu Pour Simplifier Votre Travail
TBS2000B Series Datasheet Conçu pour simplifier votre travail pour identifier les parasites discrets et les conditions de délai. Le déclenchement sur petite impulsion est conçu pour capturer les signaux La gamme TBS2000B est facile à utiliser et comprendre. Les dont l’amplitude est inférieure à celle attendue. commandes dédiées fournissent un accès rapide aux réglages L’instrument propose plusieurs modes d’acquisition. -
Page 5: Prise En Charge De L'interface Tekvpi
TBS2000B Series Datasheet Les mesures sont regroupées en quatre catégories : fréquence, durée, ® Prise en charge de l’interface TekVPI et des sondes amplitude et zone. Toutes les mesures sont affichées sur un seul écran actives de sélection des mesures, ce qui facilite le choix parmi les 32 mesures automatisées, sans avoir à... -
Page 6: Configuration Rapide Grâce Aux Conseils Intégrés
étudiants de capturer des données et de les incorporer dans leurs rapports. Plus de 100 exercices de laboratoire sont disponibles en téléchargement à partir du Centre de ressources d’enseignement Tektronix. ® Les conseils HelpEverywhere décrivent les réglages importants. Solutions pédagogiques innovantes Le TBS2000B propose de nouvelles approches qui permettent aux enseignants de consacrer plus de temps à... -
Page 7: L'essentiel De L'oscilloscope À L'écran
TBS2000B Series Datasheet Le manuel « Intro oscilloscope » fournit des informations générales sur les oscilloscopes, ainsi que les caractéristiques du TBS2000B TekScope Le logiciel TekScope étend les capacités de votre instrument en Le TBS2000B peut être facilement intégré au système TekSmartLab. vous permettant de transférer facilement des données directement de Tous ces éléments associés permettent aux enseignants de votre oscilloscope sur votre PC pour procéder à... - Page 8 ™ TekBench est le logiciel PC qui contrôle les oscilloscopes et les générateurs de fonctions arbitraires Tektronix. Il permet de gagner du temps en associant contrôle intuitif, consignation automatique Kickstart des mesures, mesure automatique de la réponse de fréquence et exportation aisée des représentations du signal au format requis.
-
Page 9: Caractéristiques
TBS2000B Series Datasheet Caractéristiques Toutes les caractéristiques sont garanties, sauf mention contraire. Toutes les caractéristiques s'appliquent à tous les modèles, sauf indication contraire. Présentation du modèle Modèles TBS2072B TBS2074B TBS2102B TBS2104B TBS2202B TBS2204B Voies analogiques Bande passante 70 MHz 70 MHz 100 MHz 100 MHz 200 MHz... -
Page 10: Voies Analogiques Du Système Horizontal
TBS2000B Series Datasheet Voie 4 - Voie 3 Voie 3 x Voie 4 Équilibre DC ±(1 mV + 0,1 div) Précision du gain DC ±2 % 10 V/div à 5 mV/div ±3 % typique 1 mV/div Précision de mesure de tension DC, mode Moyennage Moyenne de plus de 16 signaux ±((Précision du gain C.C.) ×... -
Page 11: Système De Déclenchement
TBS2000B Series Datasheet Plage de retard de la base de temps -15 divisions à 5 000 s Plage de compensation ±100 ns Précision de la base de temps ±25 ppm au-dessus de tout intervalle ≥ 1 ms Système de déclenchement Modes de déclenchement Auto, Normal et Simple Plage d’inhibition du... -
Page 12: Opération Math Sur Les Signaux
TBS2000B Series Datasheet Opération math sur les signaux Arithmétique Addition, soustraction et multiplication de signaux. Amplitude spectrale. Réglage de l'échelle verticale FFT sur la valeur efficace linéaire ou la valeur efficace dBV, et la fenêtre FFT sur rectangulaire, Hamming, Hanning ou Blackman-Harris. Logiciel de contrôle à... -
Page 13: Caractéristiques Physiques
TBS2000B Series Datasheet Caractéristiques physiques Dimensions TBS2xx2B : Hauteur : 174,9 mm Largeur : 372,4 mm Profondeur : 103,3 mm TBS2xx4B : Hauteur : 201,5 mm Largeur : 412,8 mm Profondeur : 128,1 mm Poids TBS2xx2B : 2,62 kg, instrument seul 5,1 kg, emballé... - Page 14 TBS2000B Series Datasheet Sécurité UL61010-1, UL61010-2-030, CAN/CSA-C22.2 No. 61010.1, CAN/CSA-C22.2 No. 61010-2:030 ; conforme à la directive basse tension 2014/35/EU pour la sécurité des produits www.tek.com 14...
-
Page 15: Informations Commerciales
TBS2000B Series Datasheet Informations commerciales Modèles Produit Instruments pris en charge TBS2072B Oscilloscope à mémoire numérique avec bande passante 70 MHz, fréquence d’échantillonnage 2 G éch./s, 2 voies, longueur d’enregistrement 5 M, garantie 5 ans. Certificat d’étalonnage traçable. TBS2074B Oscilloscope à mémoire numérique avec bande passante 70 MHz, fréquence d’échantillonnage 2 G éch./s, 4 voies, longueur d’enregistrement 5 M, garantie 5 ans. -
Page 16: Accessoires Recommandés
TBS2000B Series Datasheet Accessoires recommandés Tektronix propose plus de 100 sondes différentes correspondant aux besoins de votre application. Pour la liste complète des sondes disponibles, consultez le site www.tek.com/probe-selector. Accessoire Description P5100A Sonde passive haute tension 100X 500 MHz, 2,5 kV TDP0500 Sonde de tension différentielle TekVPI ®... -
Page 17: Prise Secteur - Options
TBS2000B Series Datasheet Prise secteur - Options Opt. A0 Prise électrique Amérique du Nord (115 V, 60 Hz) Opt. A1 Prise électrique universelle Europe (220 V, 50 Hz) Opt. A2 Prise électrique Royaume-Uni (240 V, 50 Hz) Opt. A3 Prise électrique Australie (240 V, 50 Hz) Opt. - Page 18 Copyright © Tektronix, Inc. Tous droits réservés. Les produits Tektronix sont protégés par des brevets américains et étrangers déjà déposés ou en cours d'obtention. Les informations contenues dans le présent document remplacent toutes celles publiées précédemment. Les spécifications et les prix peuvent être soumis à modification. TEKTRONIX et TEK sont des marques déposées de Tektronix, Inc. Toutes les autres marques de commerce, de services ou marques déposées sont la propriété...
