DeWalt DC800 Guide D'utilisation

Heavy-duty 36v 1/2" heavy-duty 28v 1/2" heavy-duty 28v 1/4"

Masquer les pouces Voir aussi pour DC800:

Guide d'utilisation (7 pages)

Guide d'utilisation (7 pages)

page de 52

/ 52
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

1-800-4-D

INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

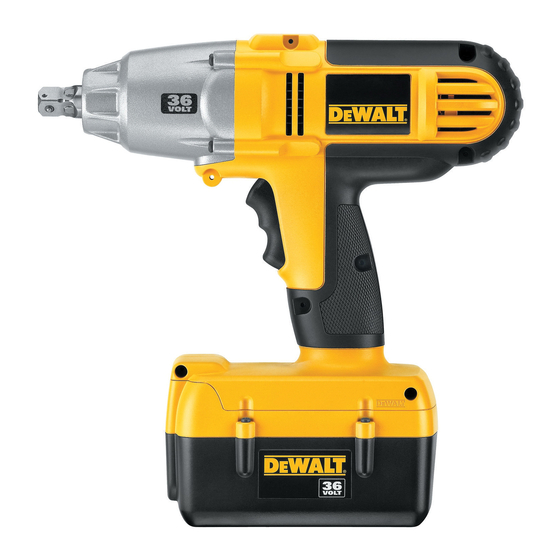

DC800 Heavy-Duty 36V 1/2" (13 mm) Cordless Impact Wrench / Clé à chocs industriel de 1/2 po (13 mm) sans fil

de 36 volts / Llaves de impacto inalámbricas de 36 V de 13 mm (1/2") para trabajo pesado

DC810 Heavy-Duty 28V 1/2" (13 mm) Cordless Impact Wrench / Clé à chocs industriel de 1/2 po (13 mm) sans fil

de 28 volts / Llaves de impacto inalámbricas de 28 V de 13 mm (1/2") para trabajo pesado

DC815 Heavy-Duty 28V 1/4" (6.35 mm) Cordless Impact Driver / Mandrin à chocs industriel de 1/4 po (6,35 mm)

sans fil de 28 volts / Destornillador de impacto inalámbricas de 28 V de 6,35 mm (1/4") para trabajo pesado

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

WALT • www.dewalt.com

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE

GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE

USAR EL PRODUCTO.

Sommaire des Matières pour DeWalt DC800

Page 1 MANUAL DE INSTRUCCIONES DC800 Heavy-Duty 36V 1/2" (13 mm) Cordless Impact Wrench / Clé à chocs industriel de 1/2 po (13 mm) sans fil de 36 volts / Llaves de impacto inalámbricas de 36 V de 13 mm (1/2") para trabajo pesado DC810 Heavy-Duty 28V 1/2"...
Page 3 1) WORK AREA SAFETY Deﬁ nitions: Safety Guidelines a) Keep work area clean and well lit. Cluttered or dark areas invite accidents. The definitions below describe the level of severity for each b) Do not operate power tools in explosive atmospheres, signal word.
Page 4 3) PERSONAL SAFETY b) Do not use the power tool if the switch does not turn it a) Stay alert, watch what you are doing and use common on and off. Any power tool that cannot be controlled with the sense when operating a power tool.
Page 5 b) Use power tools only with specifically designated battery • Accessories and tools get hot during operation. Wear gloves packs. Use of any other battery packs may create a risk of when touching them. injury and fire. • Do not operate this tool for long periods of time. Vibration c) When battery pack is not in use, keep it away from other caused by tool action may be harmful to your hands and metal objects, like paper clips, coins, keys, nails, screws,...
Page 6 soap and water. Allowing dust to get into your mouth, eyes, or RPM ..... revolutions per .....safety alert lay on the skin may promote absorption of harmful chemicals. minute symbol WARNING: Use of this tool can generate and/or disperse dust, sfpm .....
Page 7 Do not use a battery pack or charger that has received a sharp blow, WARNING: Burn hazard. Battery liquid may be flammable if been dropped, run over or damaged in any way (i.e., pierced with a exposed to spark or flame. nail, hit with a hammer, stepped on).
Page 8 • When operating a power tool outdoors, use an extension DANGER: Electrocution hazard. 120 volts are present at charging cord suitable for outdoor use. Use of a cord suitable for terminals. Do not probe with conductive objects. Electric shock or outdoor use reduces the risk of electric shock.
Page 9 • Do not operate charger with damaged cord or plug. fuel gauge that will blink according to the state of charge of the battery pack. • Do not operate charger if it has received a sharp blow, been dropped, or otherwise damaged in any way. Take it to an 3.
Page 10 LEAVING THE BATTERY IN THE CHARGER 4. The battery pack should be recharged when it fails to produce sufficient power on jobs which were easily done previously. DO The charger and battery pack can be left connected with the red NOT CONTINUE to use under these conditions.
Page 11 FIG. 2 WARNING: Never modify the power tool or any part of it. Damage or personal injury could result. A. Battery release buttons E. Detent pin (DC800, DC810) B. Rocker switch (DC800) F. Anvil (DC800, DC810) C. Trigger switch G. Battery pack...
Page 12 NOTE: The first time the tool is run after changing the direction of rotation, you may hear a click on start up. This is normal and does DC800 not indicate a problem. Pressing the BOTTOM part of the rocker switch (B) runs the tool in forward (right-hand thread) direction.
Page 13 Anvil With Detent Pin (Fig. 4) FIG. 5 DC800, DC810 CAUTION: Use only impact accessorires. Non-impact accessories may break and cause a hazardous condition. Inspect accessory prior to use to ensure that it con tains no cracks. Place the switch in the locked off (center) position or remove battery pack before changing accessories.
Page 14 WALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286, call 1-800-4-D WALT DC810 160 1920 (1-800-433-9258) or visit our website: www.dewalt.com. DC815 117 1400 WARNING: Use only impact accessories. Non-impact accessories MAINTENANCE may break and cause a hazardous condition. Inspect accessories WARNING: To reduce the risk of injury, turn unit off prior to use to ensure that they con tain no cracks.
Page 15 For further detail of warranty coverage and warranty repair FREE WARNING LABEL REPLACEMENT: If your warning labels information, visit www.dewalt.com or call 1-800-4-D WALT (1-800- become illegible or are missing, call 1-800-4-D WALT (1-800-433- 433-9258).
Page 16 Avertissements de sécurité généraux Déﬁ nitions : lignes directrices en pour les outils électriques matière de sécurité AVERTISSEMENT! lire tous les avertissements de Les définitions ci-dessous décrivent le niveau de danger pour sécurité et toutes les directives. Le non-respect des chaque mot-indicateur employé. Lire le mode d’emploi et porter avertissements et des directives pourrait se solder par un une attention particulière à...
Page 17 réduit par l’utilisation de fiches non modifiées correspondant à b) Utiliser des équipements de protection individuelle. la prise. Toujours porter une protection oculaire. L’utilisation b) Éviter tout contact physique avec des surfaces mises à la d’équipements de protection comme un masque antipoussière, terre comme des tuyaux, des radiateurs, des cuisinières des chaussures antidérapantes, un casque de sécurité...
Page 18 4) UTILISATION ET ENTRETIEN D’UN OUTIL ÉLECTRIQUE L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse. a) Ne pas forcer un outil électrique. Utiliser l’outil électrique approprié à l’application. L’outil électrique approprié 5) UTILISATION ET ENTRETIEN DU BLOC-PILES effectuera un meilleur travail, de façon plus sûre et à...
Page 19 Règles de sécurité spéciﬁ ques • Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3) ; • Protection auditive ANSI S12.6 (S3.19) ; supplémentaires pour les clés à choc • Protection des voies respiratoires NIOSH/OSHA/MSHA. • Tenir l’outil par les surfaces isolées prévues à cet effet AVERTISSEMENT ...
Page 20 Consignes de sécurité importantes AVERTISSEMENT pendant l’utilisation, porter systématiquement une protection auditive individuelle propres à tous les blocs-piles adéquate homologuée ANSI S12.6 (S3.19). Sous certaines Pour commander un bloc-piles de rechange, s’assurer d’inclure son conditions et suivant la durée d’utilisation, le bruit émanant de ce numéro de catalogue et sa tension.
Page 21 DIRECTIVES DE SÉCURITÉ SPÉCIFIQUES POUR LES PILES DANGER : risque d’électrocution. Ne jamais ouvrir le bloc-piles AU LITHIUM-ION (Li-Ion) pour quelque raison que ce soit. Si le boîtier du bloc-piles est fissuré • Ne pas incinérer le bloc-piles même s’il est sévèrement ou endommagé, ne pas l’insérer dans un chargeur.
Page 22 La SRPRC , en collaboration avec D WALT et d’autres utilisateurs AVIS : sous certaines conditions, lorsque les contacts de de piles, a mis sur pied des programmes aux États-Unis et au chargement exposés à l’intérieur du le chargeur est connecté au bloc Canada pour faciliter la collecte des piles au nickel-cadmium, à...
Page 23 • Pour la sécurité de l’utilisateur, utiliser une rallonge de • Ne pas le faire fonctionner avec un cordon d’alimentation calibre adéquat (AWG, American Wire Gauge [calibrage ou une fiche endommagée. américain normalisé des fils électriques]). Plus le calibre est •...
Page 24 2. Insérez le bloc-piles (G) FIG. 1 PILE EN MAUVAIS ÉTAT dans chargeur, comme Le chargeur peut aussi détecter les piles faibles ou endommagées. Les illustré en figure 1. Le trois voyants rouges clignoteront ensemble avec un clignotement chargeur doté rapide.
Page 25 2. Le chargeur et son bloc-piles peuvent devenir chauds au toucher 6. Ne pas congeler ou immerger le chargeur dans l’eau ou tout pendant la charge. C’est normal et ne représente en aucun cas autre liquide. une défaillance du produit. Pour faciliter le refroidissement du AVERTISSEMENT ...
Page 26 AVERTISSEMENT : ne jamais modifier l’outil électrique ni aucun de ses composants, car il y a risques de dommages corporels ou matériels. A. Boutons de dégagement du E. Goupille d'arrêt (DC800, bloc-piles DC810) B. Commutateur à bascule F. Enclume (DC800, DC810) (DC800) G.
Page 27 Interrupteur (Fig. 2) d’arrêt. Avant de changer la position du bouton de commande, veiller DC800 à relâcher d’abord l’interrupteur. Pour la marche avant (filetage du côté droit), enfoncer la partie REMARQUE : Lorsque l’on utilise l’outil pour la première fois après...
Page 28 Enclume avec goupille d'arrêt (Fig. 4) FIG. 5 DC800, DC810 FIG. 4 AVERTISSEMENT utiliser exclusivement des accessoires à percussion. Tout autre type d’accessoires pourrait se briser et poser des risques sérieux. Avant toute utilisation, vérifier qu’ils ne comportent aucune fissure.
Page 29 WALT (1-800-433-9258) ou visiter notre AVERTISSEMENT : enlever les saletés et la poussière hors des site Web www.dewalt.com. évents au moyen d’air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours AVERTISSEMENT : utiliser exclusivement des accessoires à...
Page 30 90 jours à compter de la date d’achat pour obtenir un visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1 remboursement intégral, sans aucun problème.
Page 31 REMPLACEMENT GRATUIT ÉTIQUETTES D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800 WALT) pour en obtenir le remplacement gratuit.
Page 32 CONSERVE TODAS LAS ADVERTENCIAS Deﬁ niciones: Normas de seguridad E INSTRUCCIONES PARA FUTURAS Las siguientes definiciones describen el nivel de gravedad de CONSULTAS cada palabra de señal. Lea el manual y preste atención a estos El término “herramienta eléctrica” incluido en las advertencias hace símbolos.
Page 33 d) No maltrate el cable. Nunca utilice el cable para interruptor o enchufar herramientas eléctricas con el interruptor transportar, tirar o desenchufar la herramienta eléctrica. en la posición de encendido puede propiciar accidentes. Mantenga el cable alejado del calor, el aceite, los d) Retire la clavija de ajuste o la llave de tuercas antes de bordes filosos y las piezas móviles.
Page 34 c) Desconecte el enchufe de la fuente de energía o el 5) USO Y MANTENIMIENTO DE LA HERRAMIENTA CON paquete de baterías de la herramienta eléctrica antes BATERÍAS de realizar ajustes, cambiar accesorios o almacenar a) Recargue solamente con el cargador especificado por el la herramienta eléctrica.
Page 35 sujeción pudiera entrar en contacto con un hilo eléctrico ADVERTENCIA: Algunas partículas de polvo generadas al lijar, oculto. Las piezas de sujeción que entren en contacto con un serrar, esmerilar y taladrar con herramientas eléctricas, así como al hilo eléctrico activo podrían hacer que las partes metálicas de la realizar otras actividades de construcción, contienen químicos que herramienta eléctrica también se activen con electricidad y que el el Estado de California sabe que pueden producir cáncer, defectos...
Page 36 Instrucciones de seguridad importantes ADVERTENCIA: Siempre lleve la debida protección auditiva personal en conformidad con ANSI S12.6 (S3.19) durante el para todas las unidades de batería uso de esta herramienta. Bajo algunas condiciones y duraciones Cuando solicite unidades de batería de repuesto, no olvide indicar de uso, el ruido producido por este producto puede contribuir a la el número de catálogo y el voltaje.
Page 37 deje caer ni dañe el paquete de baterías. No utilice un paquete con agua y los ojos abiertos por 15 minutos o hasta que cese la de baterías o un cargador que haya recibido un golpe fuerte, se irritación. Si se requiere de asistencia médica, el electrolito de la haya caído, esté...
Page 38 RBRC™ es una marca comercial registrada de Rechargeable • NO intente cargar la unidad de batería con otros cargadores Battery Recycling Corporation. que no sean los descritos en este manual. El cargador y la unidad de batería fueron específicamente diseñados para trabajar Instrucciones importantes de seguridad en conjunto.
Page 39 mayor. Cuanto más pequeño sea el número del calibre, más • Desenchufe el cargador antes de intentar limpiarlo. Esto resistente será el cable. reducirá el riesgo de descargas eléctricas. El retirar el paquete de baterías no reducirá este riesgo. Calibre mínimo para cables de alimentación •...
Page 40 3. Las tres luces rojas encendidas en forma continua indicarán que y debe devolverse a un centro de mantenimiento u otro sitio de la carga ha finalizado. El paquete está completamente cargado y recopilación para su reciclado. puede utilizarse en este momento o dejarse en el cargador. DEJAR LA BATERÍA EN EL CARGADOR El cargador y el paquete de baterías se pueden dejar conectados de 0% a 33%...
Page 41 E. Perno de detención limpiarlo. batería (DC800, DC810) 6. No congele ni sumerja el cargador en agua o cualquier otro B. Interruptor oscilante (DC800) F. Yunque (DC800, DC810) líquido. C. Gatillo (DC810, DC815) G. Unidad de batería ADVERTENCIA: Peligro de descarga eléctrica. No permita D.
Page 42 Estas llaves de impacto para trabajo pesado son herramientas eléctricas profesionales. NO permita que los niños toquen la DC800 DC810 herramienta. Si el operador no tiene experiencia operando esta herramienta, su uso deberá ser supervisado.
Page 43 DC810, DC815 Yunque con perno de detención (Fig. 4) Para encender la herramienta, apriete el conmutador tipo gatillo (C). DC800, DC810 Para apagar la herramienta, suelte el conmutador tipo gatillo. Su ADVERTENCIA: Utilice solamente accesorios de impacto. Los herramienta viene con un freno. El yunque se detendrá apenas se accesorios sin impacto pueden romperse y causar una situación...
Page 44 FIG. 4 Para instalar un accesorio en el yunque, alinee el agujero en la parte del ATENCIÓN: Asegúrese de que el sujetador y/o el sistema accesorio con la clavija de retención (E) soporten el nivel de torsión generado por la herramienta. Una torsión en el yunque (F).
Page 45 D WALT, el DC800 3900 uso de dichos accesorios con esta herramienta podría ser peligroso. DC810 1920 Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios recomendados por D...
Page 46 PARA REPARACIÓN Y SERVICIO DE SUS HERRAMIENTAS PARA OTRAS LOCALIDADES: ELÉCTRICAS, FAVOR DE DIRIGIRSE AL CENTRO DE Si se encuentra en México, por favor llame al (55) 5326 7100 SERVICIO MÁS CERCANO Si se encuentra en U.S., por favor llame al CULIACAN, SIN 1-800-433-9258 (1-800 4-D WALT)
Page 47 90 días de la fecha de compra con su dewalt.com o dirígase al centro de servicio más cercano. Esta recibo y obtener el reembolso completo de su dinero – sin necesidad garantía no aplica a accesorios o a daños causados por reparaciones...
Page 48 1-800-433-9258 (1-800-4-D WALT) para R.F.C.: BDE810626-1W7 que se le reemplacen gratuitamente.r Para servicio y ventas consulte “HERRAMIENTAS ELECTRICAS” en la sección amarilla. ESPECIFICATIÓNS DC800 36 Volts 1 400 RPM 2 500 IPM DC810 28 Volts 0-2 400 RPM 3 000 IPM...
Page 52 El tiempo de duración de carga es aproximado; la duración de carga real puede variar. Lea el manual de instrucciones para obtener información más precisa. WALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 (OCT12) Part No. N224992 DC800, DC810, DC815 Copyright © 2006, 2007, 2008, 2012 D WALT The following are trademarks for one or more D WALT power tools: the yellow and black color scheme;...
