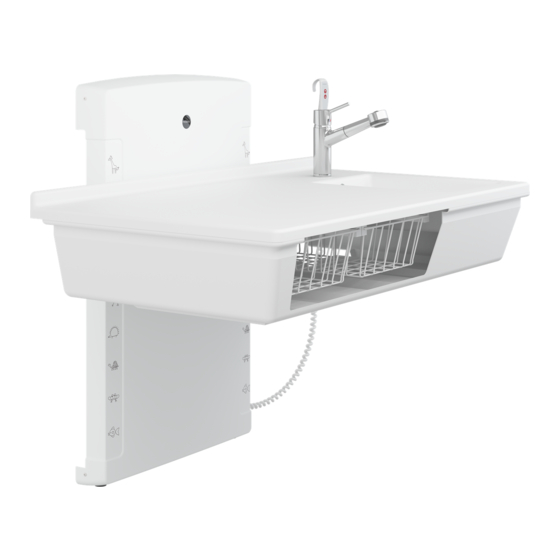

R8661 - R8961
R8662 - R8962
R8663 - R8963
EN
Mounting instruction
DK
Monteringsvejledning
DE
Montageanleitung
FR
Notice de montage
Subject to alteration without further notice. Ret til ændringer forbeholdes.· Recht auf Änderungen sind vor-
behalten. ·Nous nous réservons le droit d'apporter toutes modifications sans préavis. · Wijzigingen voorbe-
houden. ·Rätten till ändringar förbehålles.· Vi forbeholder oss rett til endringer. · Salvo variaciones.
NL
Montage-voorschrift
SV
Monteringsanvisning
NO
Monteringsveiledning
ES
Instrucciones de montaje
Pressalit
Pressalitvej 1
DK 8680 Ry
Danmark
Page 1/25
2021-09-29
Telephone:
+45 87 88 87 88
Telefax:
+45 87 88 87 89
E-mail:
pressalit@pressalit.com
Web:
www.pressalit.com

Publicité

loading

Sommaire des Matières pour Pressalit R8661

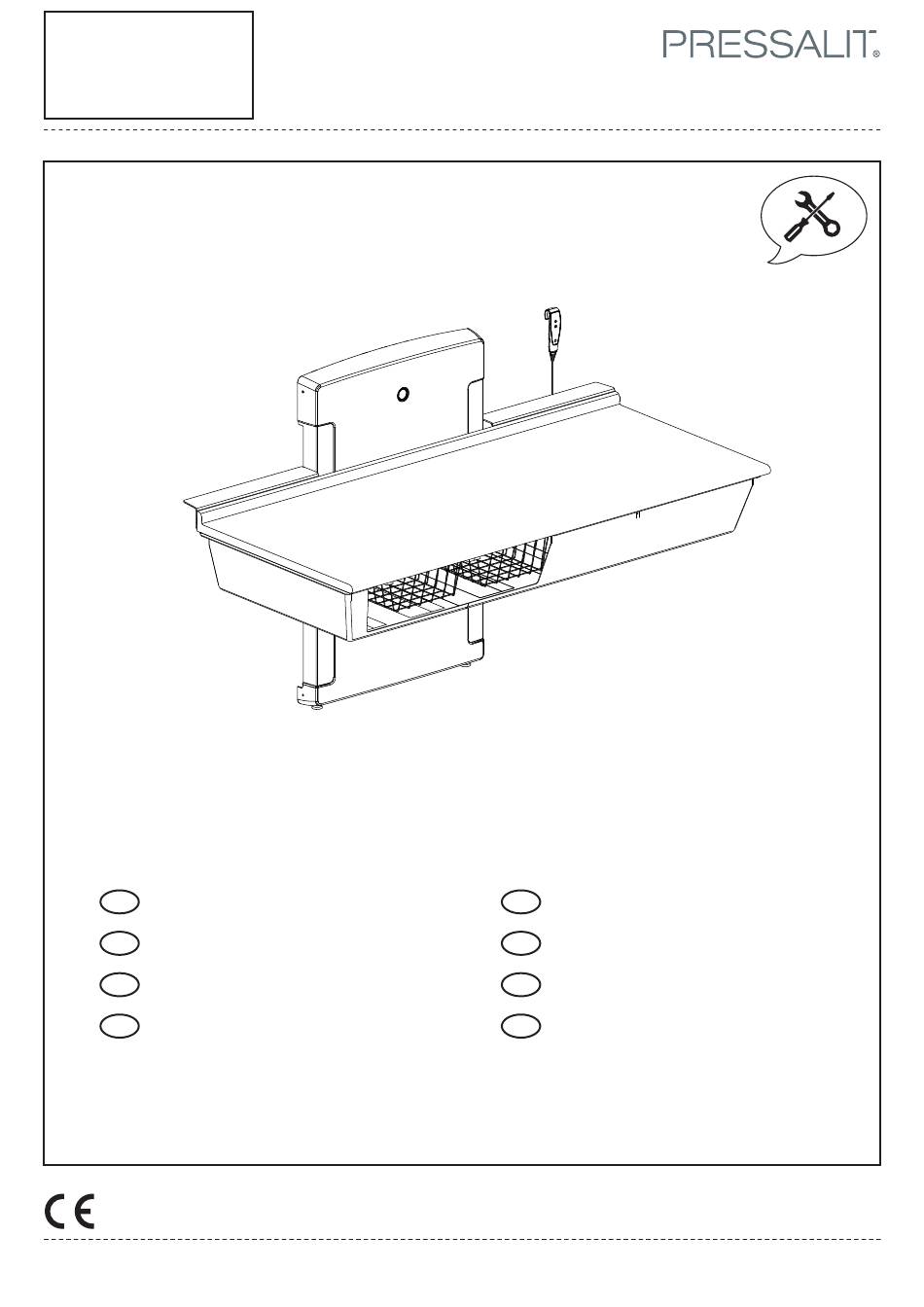

  • Page 1 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 1/25 2021-09-29 Mounting instruction Montage-voorschrift Monteringsvejledning Monteringsanvisning Montageanleitung Monteringsveiledning Notice de montage Instrucciones de montaje Subject to alteration without further notice. Ret til ændringer forbeholdes.· Recht auf Änderungen sind vor- behalten.
  • Page 2 An operation signage (quick guide) for use by people with reading or cognitive disabilities, is enclosed in the box. It can also be downloaded at www.pressalit.com. User information is not available in braille. En visuel guide (hurtigguide) til personer med læsevanskeligheder eller kognitive vanskeligheder er vedlagt i emballagen.
  • Page 3 WARNING: Failure to comply with these instructions may result in accidents involving serious personal injury or the product being damaged. WARNING: If you suspect that any individual parts may be damaged, contact your Pressalit dealer or service provider. Do not remove, attempt to repair or install parts yourself, unless directed to do so by Pressalit or its agents.
  • Page 4 ADVARSEL! Hvis du har mistanke om, at en eller flere dele er beskadiget, skal du kontakte din Pressalit-forhandler eller serviceleverandør. Du må ikke selv fjerne, forsøge at reparere eller installere nogen dele, medmindre du er blevet bedt om det af Pressalit eller Pressalits repræsentanter.
  • Page 5 ACHTUNG: Ein Nichtbeachten dieser Hinweise kann zu Unfällen mit ernsthaften Personenschäden oder zu Produktschäden führen. ACHTUNG: Falls Sie den Verdacht haben, dass einzelne Teile beschädigt sein könnten, wenden Sie sich an Ihren Pressalit- Händler oder -Dienstleister. Versuchen Sie nicht eigenständig, Teile zu entfernen, zu reparieren oder zu installieren, außer wenn Sie von Pressalit oder seinen Vertretern dazu aufgefordert wurden.
  • Page 6 ATTENTION : si vous pensez que des pièces individuelles ont pu être endommagées, contactez votre revendeur ou prestataire de service Pressalit. Ne tentez pas de déposer, de réparer ou d'installer des pièces par vous-même, sauf indication contraire de la part de Pressalit ou de ses agents.
  • Page 7 WAARSCHUWING: Neem contact op met de Pressalit-dealer of -onderhoudsdienst als u vermoedt dat onderdelen van het product beschadigd zijn. Probeer nooit zelf onderdelen te repareren of te vervangen tenzij u hiertoe uitdrukkelijk bent geïnstrueerd door Pressalit of haar vertegenwoordigers.
  • Page 8 VARNING: Om du misstänker att några komponenter blivit skadade, ska Pressalit-återförsäljare eller servicecenter kontaktas. Ta inte bort, försök reparera eller installera delar själv utom på uppmaning av Pressalit eller dess representant. VARNING: Inga ändringar får utföras på denna utrustning utan uttryckligt medgivande av Pressalit.
  • Page 9 ADVARSEL: Hvis disse instruksjonene ikke overholdes, kan det føre til ulykker med alvorlig personskade eller skader på produktet. ADVARSEL: Hvis du har mistanke om at noen av enkeltdelene er ødelagt, må du kontakte nærmeste Pressalit- forhandler eller -tjenesteleverandør. Du må ikke fjerne, prøve å reparere eller installere deler selv, med mindre du har fått beskjed om det av Pressalit eller Pressalits representanter.
  • Page 10 ADVERTENCIA: Si alguna de las piezas parece estar dañada, póngase en contacto con su distribuidor o proveedor de servicios de Pressalit. No desmonte, trate de reparar ni instale piezas personalmente, a menos que Pressalit o alguno de sus agentes así se lo indique.
  • Page 11 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 11/25 2021-09-29 (EN) Concrete >B25 V8608 Ø10 x 70 (DK) Beton >B25 fischer SX 12 (DE) Beton >B25 (FR) Mur de béton >B25 (NL) Betonwanden >B25 (SV) Massiv betong >B25 (NO) Betonveg >B25...
  • Page 12 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 12/25 2021-09-29 Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com Danmark Web: www.pressalit.com...
  • Page 13 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 13/25 2021-09-29 Ingress protection rating IP-Codering IPX0: No protection. IPX0: Geen bescherming. Kapslingsklasser Kapslingsklassning IPX0: Ingen særlig beskyttelse. IPX0: Inget särskilt skydd. Schutzart IP kapslingsgraden IPX0: Kein Schutz. IPX0: Ingen beskyttelse.
  • Page 14 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 14/25 2021-09-29 230V R8661 R8662 R8613 2500 (98.43) Connect to safety tray to enable operation Tilslut til sikkerhedsbakke for at produktet kan betjenes Verbinden Sie das Sicherheitsunterbau, um den Betrieb zu ermöglichen Connecter au bac de sécurité...
  • Page 15 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 15/25 2021-09-29 120V R8961 R8962 R8963 2500 (98.43) Connect to safety tray to enable operation Tilslut til sikkerhedsbakke for at produktet kan betjenes Verbinden Sie das Sicherheitsunterbau, um den Betrieb zu ermöglichen Connecter au bac de sécurité...
  • Page 16 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 16/25 2021-09-29 540 (21.25) 340 (13.38) 1030 1050 (40.5) (41.38) 510 (20.07) (3.38) max 2000 (79) max 2000 (79) (5.7) (5.7) 130 (5.13) 350 (13.78) 90 (3.56) Pressalit Telephone: +45 87 88 87 88...
  • Page 17 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 17/25 2021-09-29 R8662, R8962 R8661, R8961 R8663, R8963 Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com Danmark Web:...
  • Page 18 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 18/25 2021-09-29 R8662, R8962 +200 mm +100 mm -100 mm -200 mm (+7.87) (+3.94) (-3.94) (-7.87) 200 mm 100 mm 100 mm 200 mm (7.87) (3.94) (3.94) (7.87) Pressalit Telephone:...
  • Page 19 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 19/25 2021-09-29 Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com Danmark Web: www.pressalit.com...
  • Page 20 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 20/25 2021-09-29 R8662, R8962 Min 5 mm (0.2) Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com Danmark Web:...
  • Page 21 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 21/25 2021-09-29 R8663, R8963 Min 5 mm (0.2) R8661, R8961 Min 5 mm (0.2) Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com...
  • Page 22 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 22/25 2021-09-29 Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com Danmark Web: www.pressalit.com...
  • Page 23 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 23/25 2021-09-29 900 (35.43) 1000 (39.37) 800 (31.5) 300 (11.81) Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com...
  • Page 24 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 24/25 2021-09-29 R8661,R8961 7 4 9 2 9 . 4 9 0 0 3 5 . 8 0 0 3 1 . 1 6 6 9 6 5 . 7 9 0 0 3 5 .
  • Page 25 R8661 - R8961 R8662 - R8962 R8663 - R8963 Page 25/25 2021-09-29 R8661, R8961 50 kg / 121 lbs 75kg / 165 lbs R8662, R8962 65 kg/ 132 lbs 75 kg / 165 lbs R8663, R8963 75 kg / 154 lbs...
