PLUTON DUO 6032
1
2
3
4
5

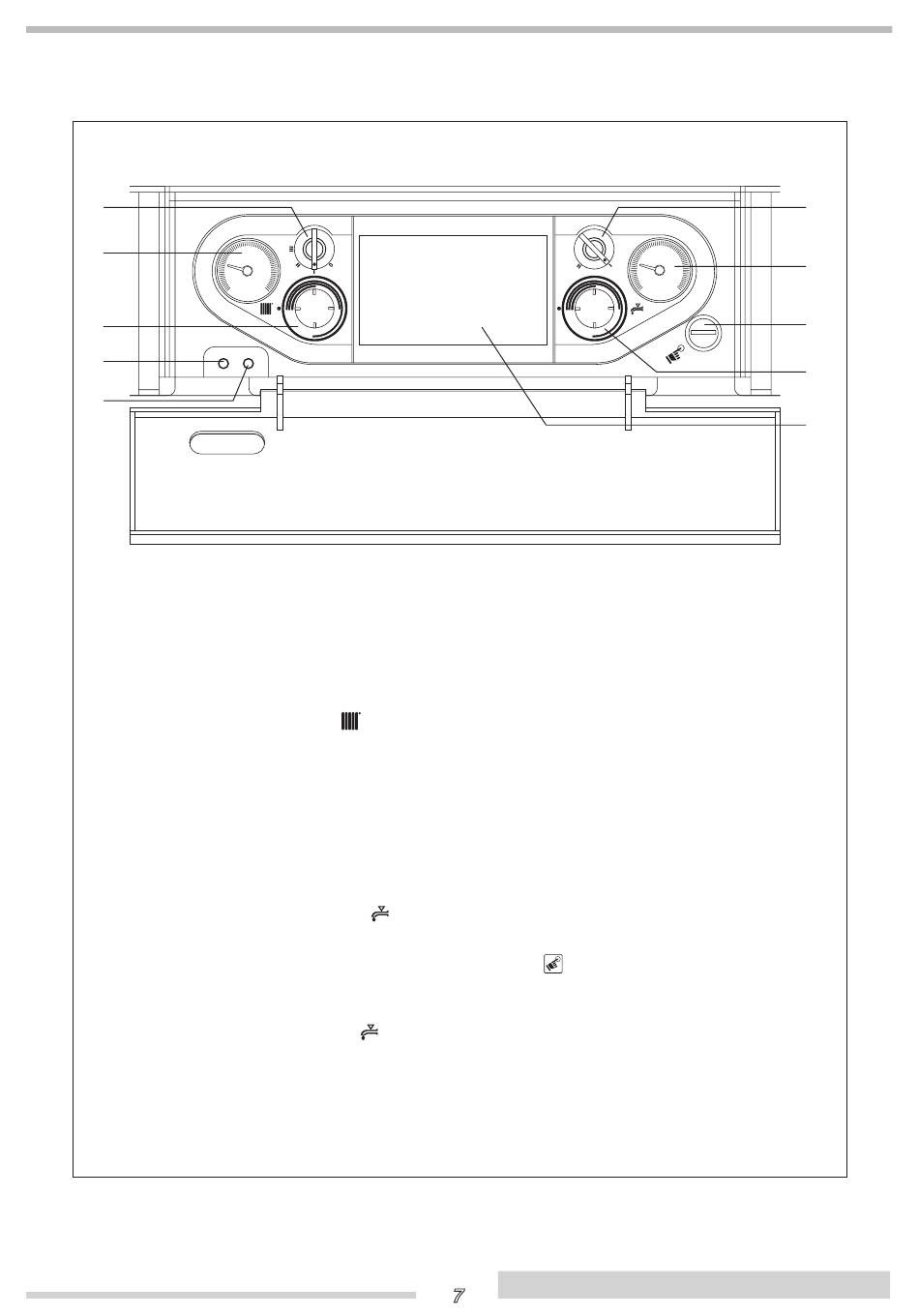

1 - Sélecteur de fonctions
0 Eteint
I
Allumé
II Reset bruleur
III Mode automatique (actif uniquement avec régulateur)
2 - Thermomètre de chaudière
Il indique la température de l'eau de chauffage.
3 - Thermostat de chaudière
Il permet de régler la valeur de température de l'eau de chauffage.
4 - Voyant alimentation électrique (vert)
Le voyant s'allume pour indiquer la présence d'alimentation électrique.
5 - Signalisation mise en sécurité brûleur (rouge)
Le voyant s'allume pour indiquer une mise en sécurité du brûleur.
6 - Sélecteur (I) Eté / (II) Hiver
7 - Thermomètre ballon sanitaire
Il indique la température de l'eau sanitaire.
8 - Réarmement manuel thermostat de sécurité chaudière
Il permet de réactiver la chaudière après l'intervention du thermostat de sécurité.
Le réarmement est accessible après dévissage du bouchon de protection.
9 - Thermostat ballon sanitaire
Il permet de régler la température de l'eau sanitaire.
10 - Emplacement pour régulateur optionnel
INSTRUCTIONS UTILISATEUR
