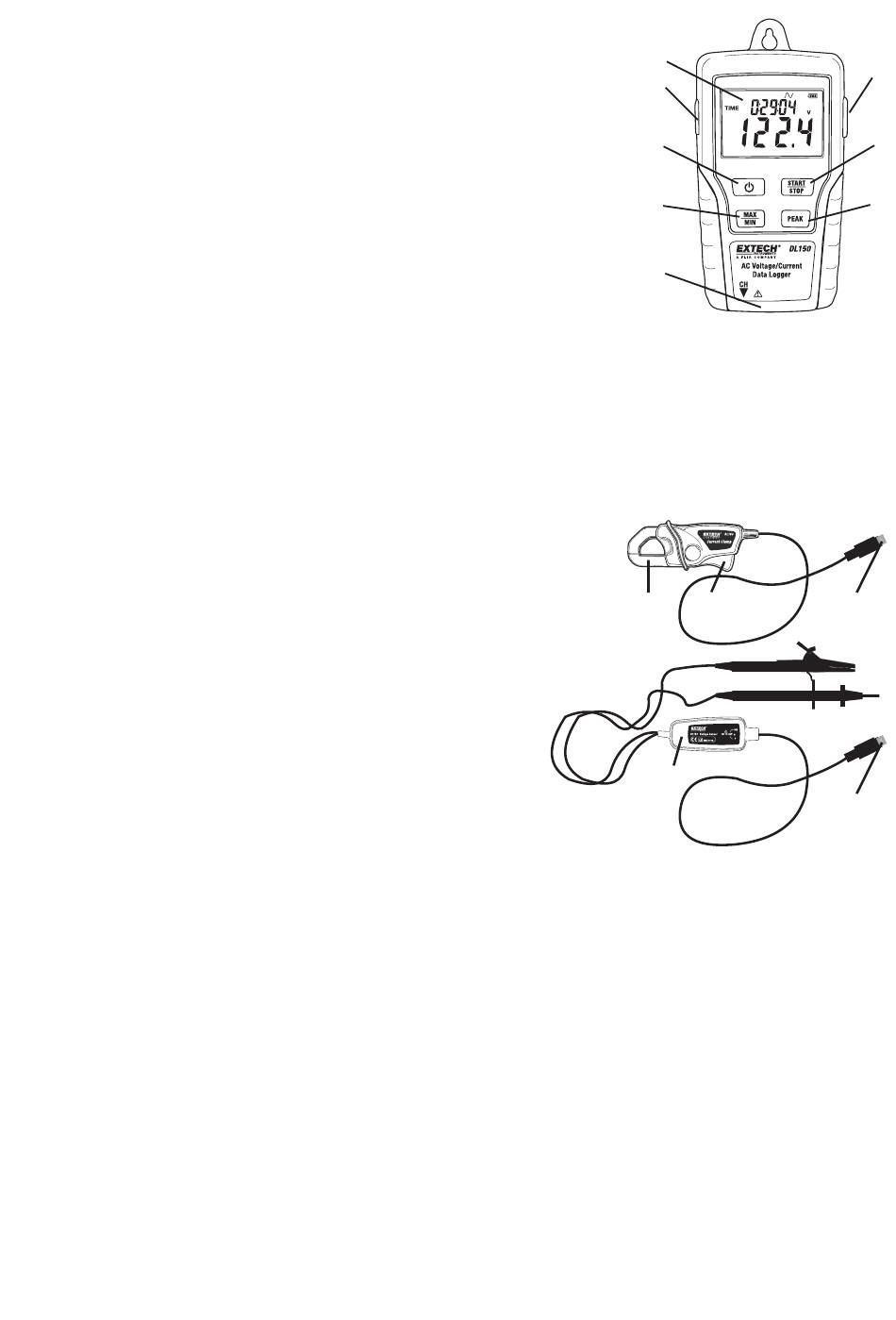

2. Prise pour adaptateur c.a.
3. Interrupteur ON/OFF (marche/arrêt)
4. Valeurs maximales/minimales (MAX/MIN) : Appuyez une fois sur
le bouton pour afficher la lecture MAX (maximum). Appuyez à
nouveau pour afficher la lecture MIN (minimum). Vous quitterez le
mode MAX/MIN en appuyant une troisième fois. Si aucun bouton
n'est appuyé, le mètre quittera automatiquement le mode
MAX/MIN après 10 secondes.
5. Prise d'entrée CH : Insérez le capteur de courant ou de tension
dans cette prise COM pour mesurer et enregistrer les données.
6. PEAK HOLD (maintien de la valeur de crête) : En mode de
mesure non-Peak (non-Crête), appuyez sur le bouton PEAK HOLD
pour afficher la valeur de crête moyenne de la valeur actuelle. Appuyez à nouveau sur le bouton
pour quitter l'affichage PEAK. Si aucun bouton n'est appuyé, le mètre quittera automatiquement
ce mode après 10 secondes.
7. START/STOP : Appuyez une fois sur le bouton START/STOP pour interrompre les opérations.
Appuyez à nouveau pour relancer. Après avoir défini le mode d'enregistrement, appuyez sur ce
bouton pendant plus de 4 secondes, puis relâchez-le après l'affichage de REC sur l'écran LCD.
Le mètre mesurera et enregistrera les données en fonction de la configuration du logiciel.
8. Port USB
9. Pince ampèremétrique c.a. : Serrez les mâchoires autour d'un
seul conducteur pour mesurer le courant c.a. jusqu'à 200 A
10. Gâchette d'ouverture de la pince :
11. Fiche CH
12. Sondes de tension c.a. ou pinces crocodile
13. Module de tension
14. Fiche CH
4
1
2
3
4
5
9
10
12
13
DL150-EU-FR V2.5 5/13
8
7
6
11
14
