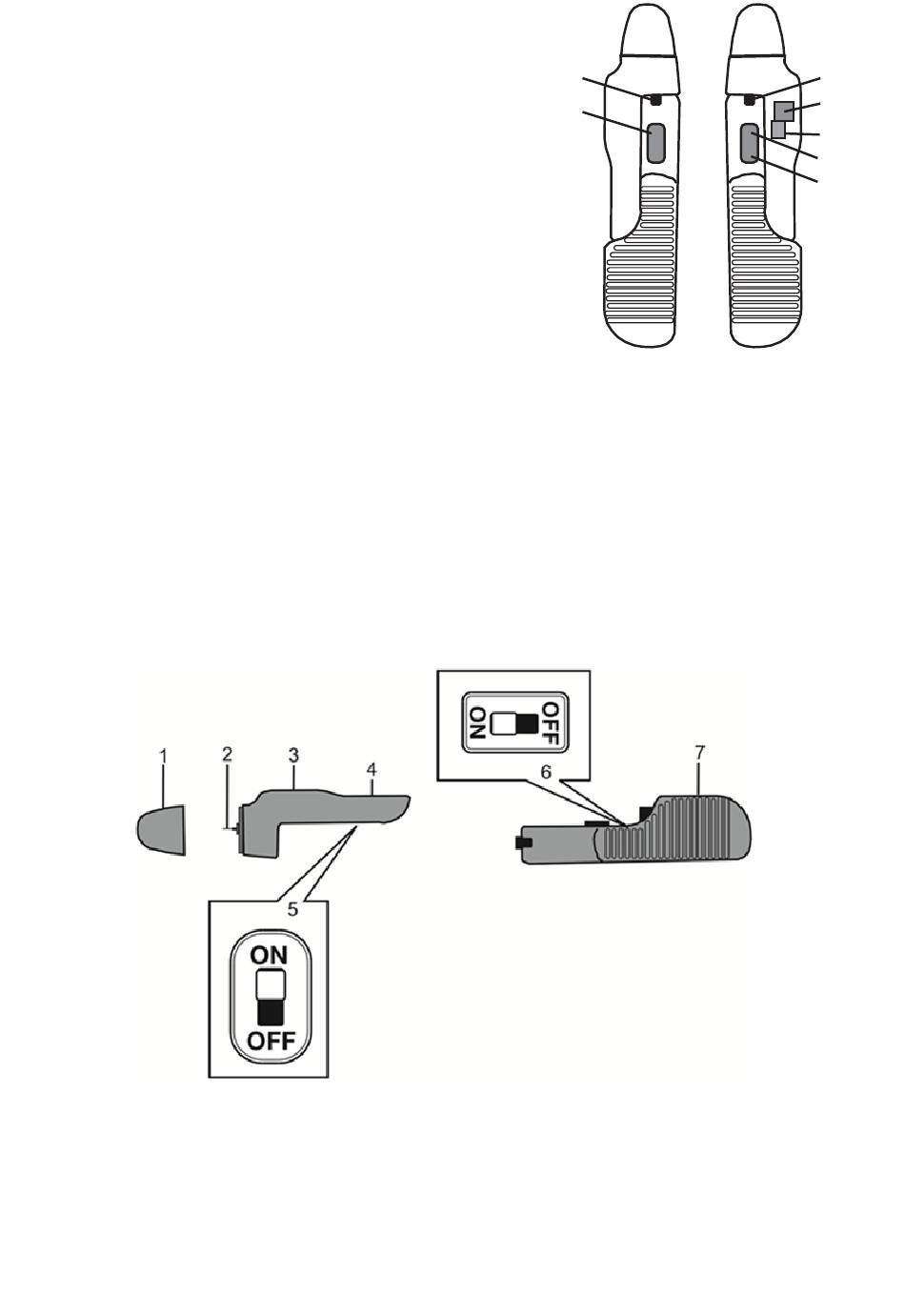

Vues latérales de l'analyseur
1. Boutons de dégagement des capteurs
2. Ports réservés à des options ultérieures
3. Port de sonde à distance RJ-45
4. Port de charge mini-USB du capteur (émetteur)
5. Emplacement pour mini-carte SD
6. Port de charge mini-USB de l'analyseur (récepteur)
Composants de l'analyseur
1. Couvercle avec vérification du calibrage intégrée
2. Broches de contact de mesure
3. Capteur capacitif sans contact (émetteur)
4. Bouton d'alimentation pour le capteur (utilisé seulement lorsque le capteur est débranché du
récepteur)
5. Interrupteur d'arrêt de la batterie lithium polymère (utilisé lors de l'envoi/du transport de l'appareil
ou lorsque vous comptez ranger l'appareil et ne pas l'utiliser pendant une longue période)
6. Interrupteur d'arrêt de la batterie lithium polymère pour l'analyseur (récepteur)
7. Unité d'analyse (récepteur)
REMARQUE IMPORTANTE : Le MO270 est livré avec les deux commutateurs ON/OFF à
glissière positionnés sur OFF. Veuillez-vous référer au schéma ci-dessus pour localiser ces
commutateurs. Veuillez positionner ceux-ci sur « ON » pour un fonctionnement correct de
l'appareil.
1
2
4
1
3
4
5
6
MO270-fr-FR_v2.4 8/16
