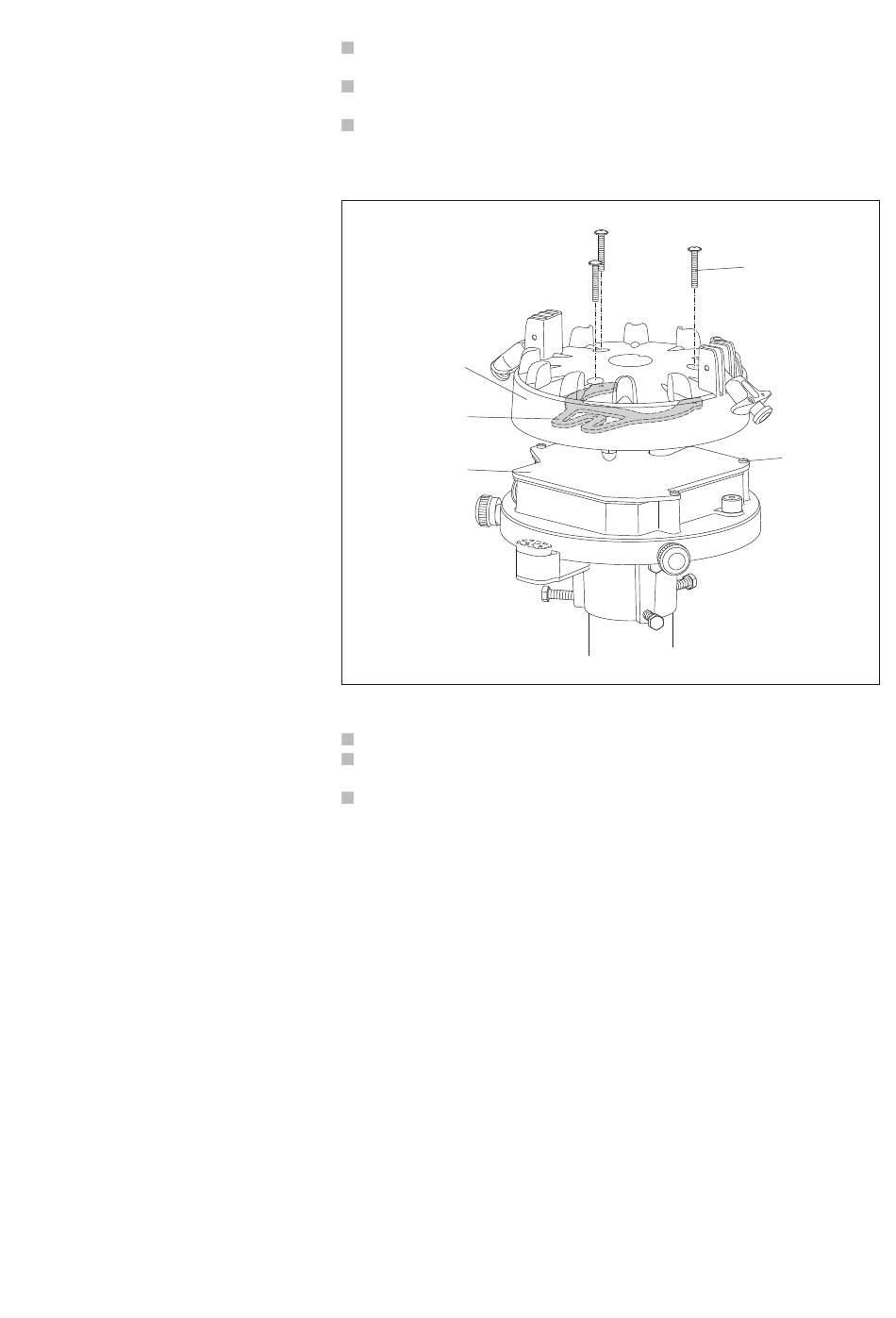

Fig. 16 : Mise en place et fixation
du support de collecteur.
5.10 Réalisation des travaux de finition
Remettre en place le couvercle du module électronique et serrer les quatre vis à
tête cruciforme.
Orienter le support du collecteur (voir autocollant) et le poser avec précaution
sur la fixation pour le support du collecteur.
Fixer le support du collecteur avec trois vis à tête cruciforme (les vis se trouvent
dans le sachet en polyéthylène).
Support du
collecteur
Fixation pour
support du
collecteur
Couvercle
du module
électronique
Sortir le collecteur du carter et retirer toutes les pièces moulées en mousse.
Orienter le collecteur et le placer sur le support du collecteur ; tenir compte du
dispositif antirotation, voir Fig. 17 !
Fixer le collecteur avec les deux pinces à ressort.
Vis à tête
cruciforme
(3 x)
Vis à tête
cruciforme
(4 x)
