9.1.2 Directives de raccordement du câblage électrique
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Série Split R32
4P513661-9J – 2020.05

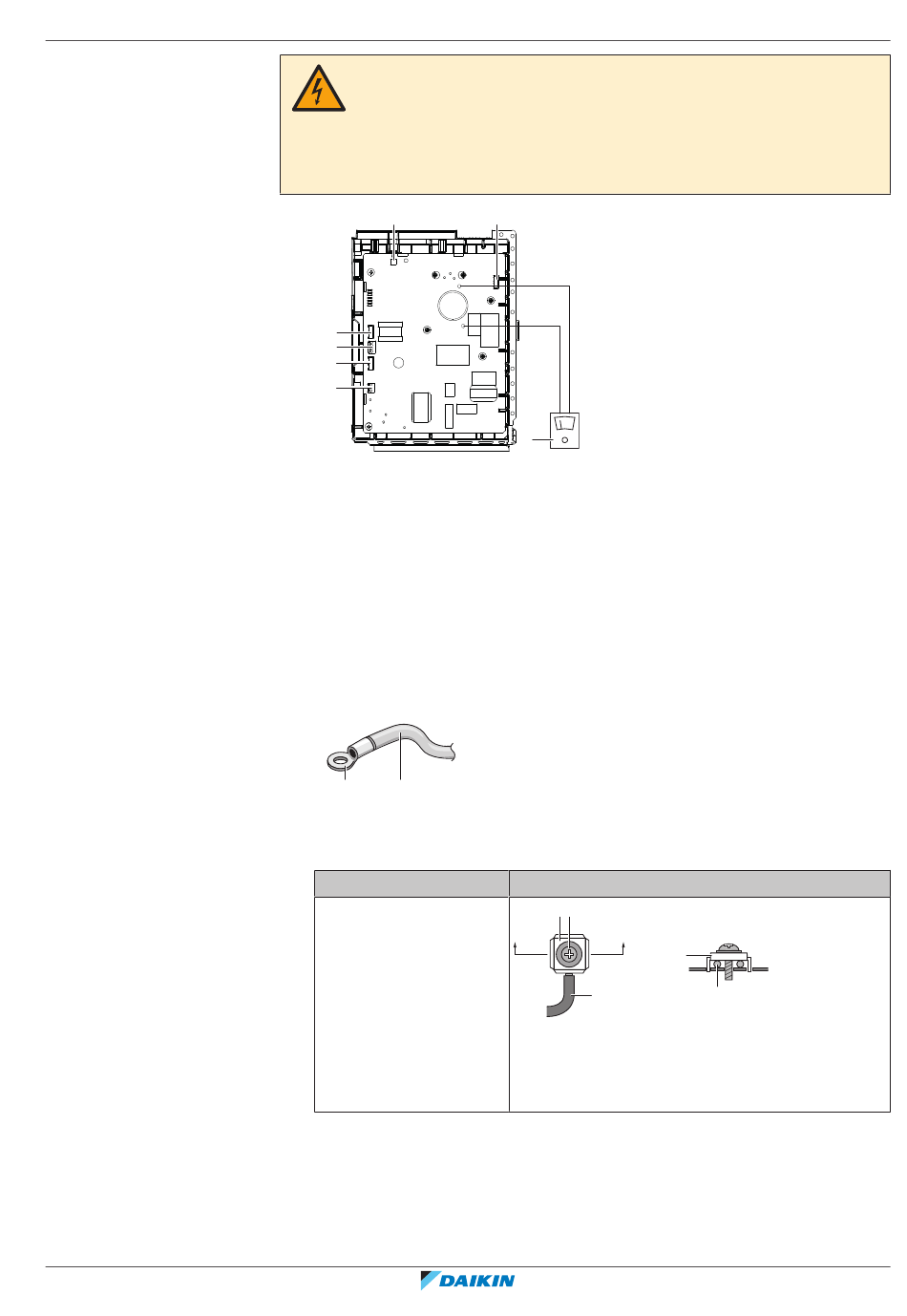

DANGER: RISQUE D'ÉLECTROCUTION
Coupez l'alimentation électrique pendant plus de 10 minutes et mesurez la tension
aux bornes des condensateurs du circuit principal ou des composants électriques
avant de procéder aux réparations. Vous ne pouvez pas toucher les composants
électriques avant que la tension soit inférieure à 50 V CC. Reportez-vous au schéma
de câblage pour connaître l'emplacement des bornes.
f
e
d
c
b
a Multimètre (plage de tension DC)
b S80 – fil conducteur de l'électrovanne d'inversion
c S20 – fil conducteur de la soupape de détente électronique
d S40 – fil conducteur de relais de surcharge thermique
e S90 – fil conducteur du thermistance
f LED
g S70 – fil conducteur du moteur de ventilateur
Gardez ce qui suit à l'esprit:
▪ Si vous utilisez des fils à conducteur toronné, installez une borne à sertissure
ronde à l'extrémité. Placez la borne à sertissure ronde sur le fil jusqu'à la partie
couverte et fixez la borne à l'aide de l'outil adapté.
b a
a Fil à conducteur toronné
b Borne à sertissure ronde
▪ Installez les fils comme suit:
Type de fil
Fil à simple conducteur
9
g
DC P1+
DC N1-
a
Méthode d'installation
c b
A A´
a
a Fil à un conducteur en spirale
b Vis
c Rondelle plate
Installation électrique
|
AA´
c
a
