7 | Installation de la tuyauterie

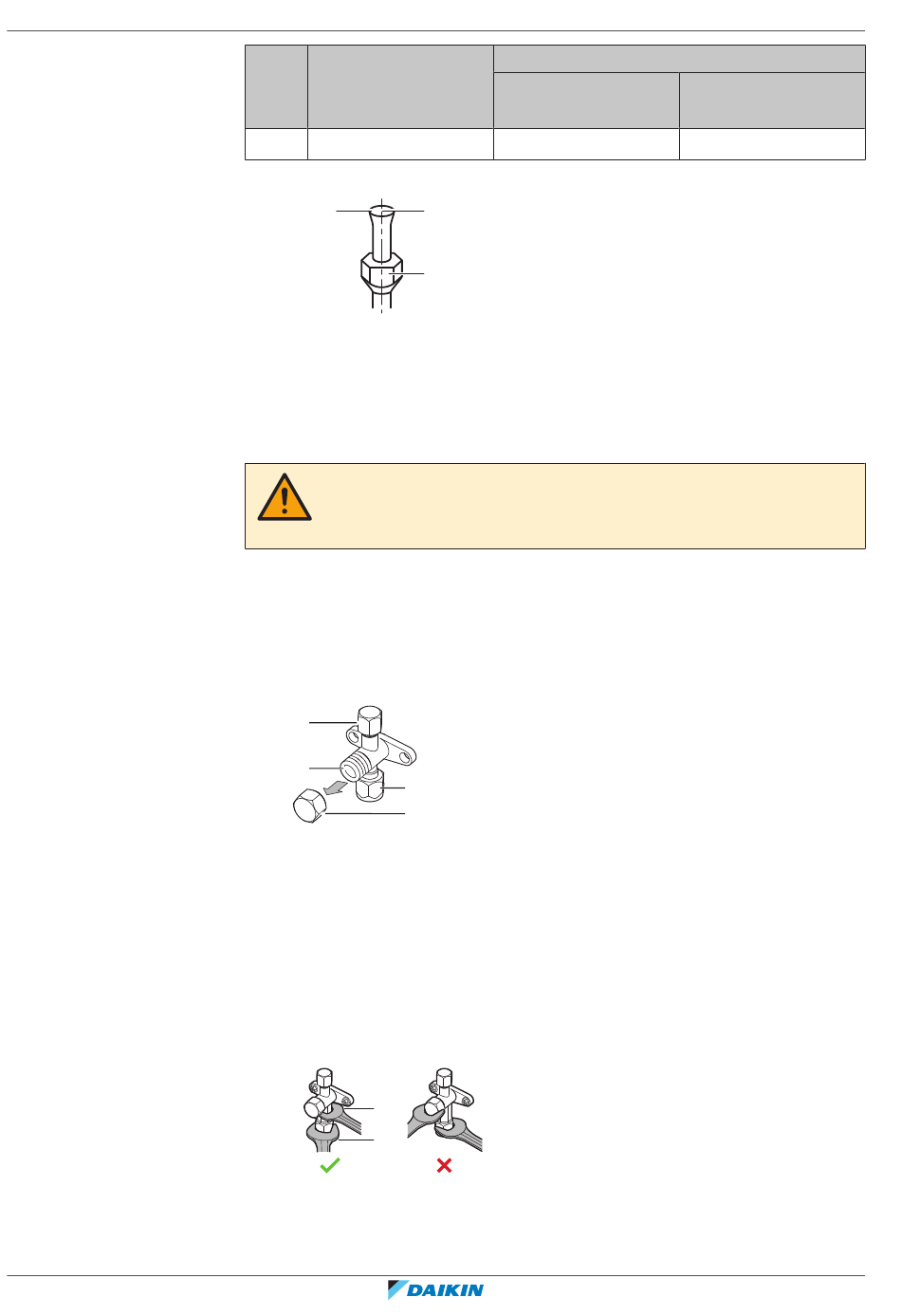

7.2.6 Utilisation de la vanne d'arrêt et de l'orifice de service
Manipulation de la vanne d'arrêt
Guide de référence installateur
40
Outil d'évasement
pour R32 (à
embrayage)
A 0~0,5 mm
5 Vérifiez que l'évasement est correctement effectué.
a
a La surface intérieure de l'évasement DOIT être impeccable.
b L'extrémité du tuyau DOIT être évasée de manière uniforme, en formant un cercle
parfait.
c Veillez à ce que l'écrou évasé soit installé.
MISE EN GARDE
N'ouvrez PAS les vannes avant que le raccordement soit terminé. Cela provoquerait
une fuite de gaz réfrigérant.
Prenez les directives suivantes en compte:
▪ Les vannes d'arrêt sont fermées en usine.
▪ La figure suivante montre les pièces de vanne d'arrêt nécessaires à la
manipulation de la vanne.
a
b
c
d
a Orifice de service et bouchon d'orifice de service
b Tige de vanne
c Connexion des câbles sur site
d Capuchon de tige
▪ Laissez les deux vannes d'arrêt ouvertes lors du fonctionnement.
▪ Ne forcez PAS trop sur la tige de la vanne, faute de quoi vous risquez de casser le
corps de la vanne.
▪ Veillez à TOUJOURS fixer la vanne d'arrêt à l'aide d'une clé, puis desserrez ou
serrez le raccord conique à l'aide d'une clé dynamométrique. Ne placez PAS la clé
sur le capuchon de la tige, cela pourrait entraîner des fuites de réfrigérant.
a
b
a Clé
b Clé dynamométrique
Outil d'évasement classique
À embrayage
(type Ridgid)
1,0~1,5 mm
b
c
À écrou à oreilles
(type Imperial)
1,5~2,0 mm
RXQ-A_ARXQ-A
Série Split R32
4P513661-11K – 2021.07
