coMMAnDES ET cARAcTÉRISTIqUES
Veuillez lire le manuel du propriétaire avant de faire fonctionner le treuil . Familiarisez-vous avec
l'emplacement et la fonction des commandes et caractéristiques . Conservez ce manuel pour référence future .

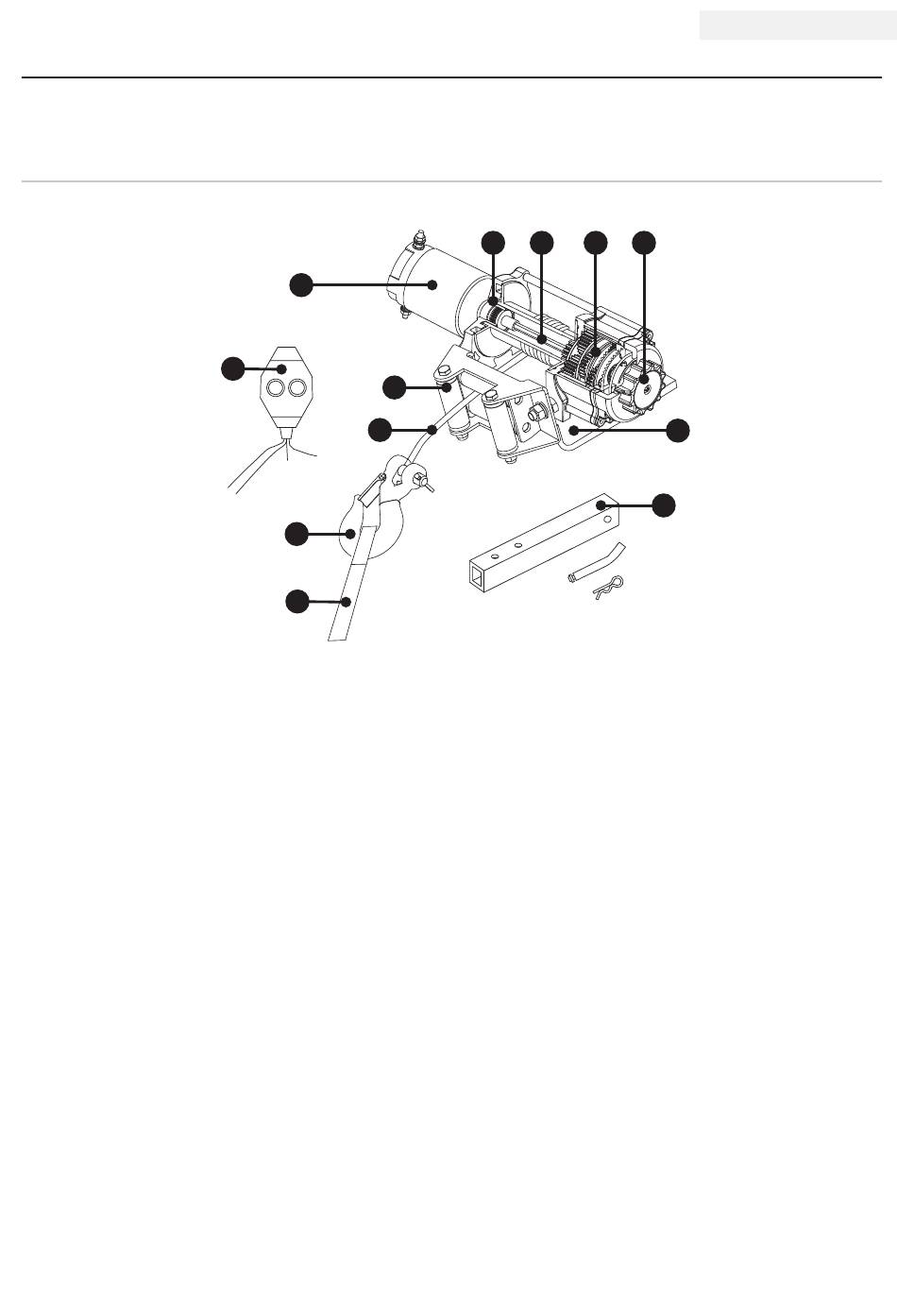

Treuil
(1)
Moteur - Un moteur de 1,6 HP / 1,2 kW CC 12V
assure l'alimentation du mécanisme d'engrenage
planétaire .
(2)
Système de freinage - L'action de freinage est
automatiquement appliquée au tambour du
treuil par un frein mécanique distinct lorsque
le moteur du treuil est arrêté et qu'il y a une
charge sur le câble .
(3)
Tambour du treuil - Le tambour du treuil est le
cylindre sur lequel le câble est rangé . Il peut
libérer ou enrouler le câble selon l'interrupteur
de télécommande .
(4)
Système d'engrenage planétaire - L'engrenage
réducteur convertit la puissance du moteur
du treuil en forces extrêmes de traction .
Ce système permet un couple élevé tout en
conservant le format compact et le poids léger
du treuil .
(5)
Embrayage à déroulement libre - L'embrayage
permet à l'opérateur de dégager manuellement
(sortie) le tambour d'enroulement du train
d'engrenage, libérant le roulement . Engager
l'embrayage (entrée) verrouille le treuil dans le
système d'engrenage .
(6)
Canal de montage
(7)
31,8 mm à 50,8 mm (1¼ po to 2 po)
Adaptateur d'attelage
5
1
12
8
9
10
11
2
3
4
(8)
Chaumard à rouleaux - Lorsque vous utilisez le
treuil à un angle du cintre à rouleaux actes de
guider le câble sur le tambour et minimise les
dommages sur le câble contre l'abrasion sur la
monture du treuil ou pare-chocs .
(9)
Câble - Un câble d'aéronef galvanisé de
6 mm x 11,6 m (15/64 po x 38 pi) et conçu
précisément pour une capacité de charge de
2 268 kg (5 000 lb) . Le câble s'enroule sur
le tambour par le bas à travers le chaumard à
rouleaux (8) et est muni d'une boucle à son
extrémité pour accueillir la tige du crochet de
levage à chape .
(10)
Poulie à chape ouvrante – Utilisé correctement,
le poulie peut doubler la puissance de traction du
treuil, ou modifier votre tirant directement sans
endommager le câble .
(11)
Sangle – Utilisé pour aider l'alimentation du
câble .
(12)
Télécommande – Des interrupteurs doubles pour
alimenter le câble vers ou hors du tambour du
treuil .
FRANÇAIS
100335
5
6
7
