Daikin R410A Split Séries Manuel D'installation page 6

Instructions pour l'installation de
l'appareil extérieur

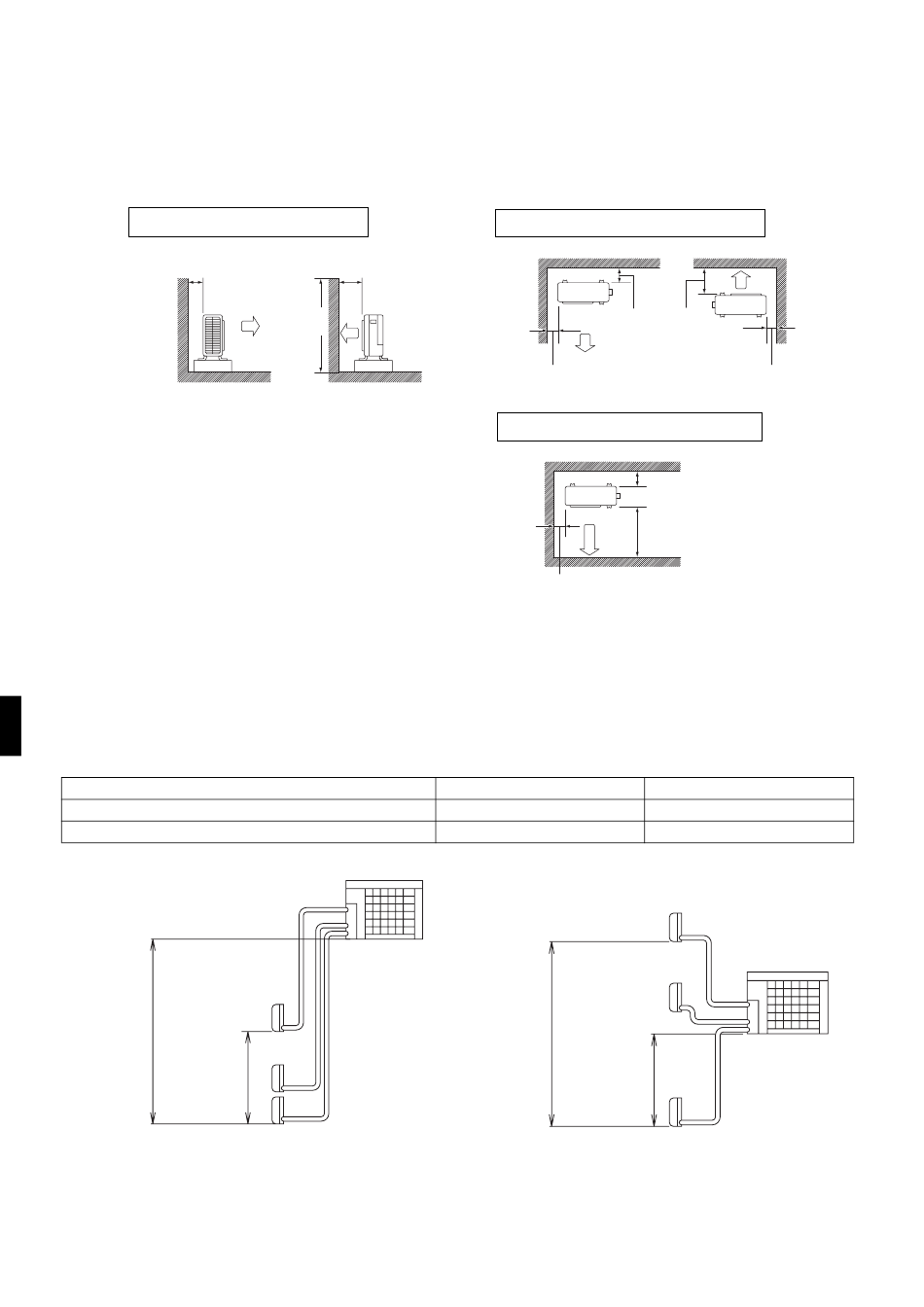

• Quand un mur ou un autre obstacle est sur le chemin du flux d'air de l'entrée ou de la sortie d'air de l'unité extérieure, suivez les
directives d'installation suivantes.
• Pour tous les sens d'installation ci-dessous, la hauteur du mur côté sortie d'air doit être de 1200mm ou moins.
Mur faisant face à un côté
Plus de 100
Choix du lieu d'installation des unites interieures
• La longueur maximum admise pour les tuyaux de réfrigérant et la hauteur maximum admise entre les unités extérieures et
intérieures figurent dans la liste ci-dessous.
(Plus la tuyauterie du réfrigérant est courte, meilleures sont les performances. Raccordez la tuyauterie de manière à ce qu'elle
soit la plus courte possible. La plus courte longueur admise par pièce est de 3m.)
Classe de capacité de l'unité extérieure
Tuyauterie vers chaque unité intérieure
Longueur totale de la tuyauterie entre toutes les unités
Unité intérieure
Différence
Différence de
de niveau:
niveau: 7,5m max.
15m max.
(modèles de
pompes à
chaleur
seulement)
Si l'unité extérieure est placée plus haut que les unités
intérieures.
5
Plus de 350
Direction
de l'air
1200 ou
moins
Vue latérale
Unité extérieure
Mur faisant face à deux côtés
Plus
de 100
Plus de 50
Vue de dessus
Mur faisant face à trois côtés
Plus de 100
Plus de 350
Plus de 50
Vue de dessus
4MXS68, 4MKS75
25m max.
60m max.
Différence
de niveau: Différence de
15m max. niveau: 7,5m max.
(modèles de
pompes à
chaleur
seulement)
Si l'unité extérieure est placée différemment.
(Si elle est placée plus bas qu'une ou plusieurs unités
intérieures.)
Plus de
350
Plus de 50
unité: mm
3MXS68
25m max.
50m max.
Unité extérieure
Unité intérieure
■Français
