INSTALLATION
MANUAL
R410A Split Series
Models

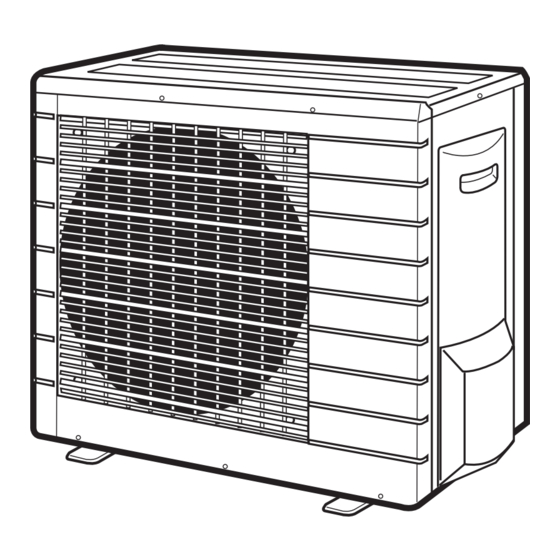

RXS50K2V1B
RXS60F4V1B
RXG50K3V1B
RX50G3V1B
RX60G3V1B
ARXS50G3V1B
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Montagehandleiding
R410A Split-systeem
Manual de instalación
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Installation manual
English
R410A Split series
Deutsch
Français
Série split R410A
Nederlands
Español
Serie Split R410A
Italiano
ΕλληνικÜ
Portugues
Série split R410A
Рóссêий
Montaj kýlavuzlarý
Türkçe
R410A Split serisi
Publicité
Manuels Connexes pour Daikin RXS50K2V1B
Sommaire des Matières pour Daikin RXS50K2V1B
- Page 1 English R410A Split series Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Models Nederlands R410A Split-systeem RXS50K2V1B Manual de instalación RXS60F4V1B Español Serie Split R410A RXG50K3V1B Manuale d’installazione RX50G3V1B Italiano Serie Multiambienti R410A RX60G3V1B Εγχειρßδιο εγκατÜστασηò ΕλληνικÜ...
- Page 2 Précautions de sécurité • Les précautions décrites ci-après sont classées sous AVERTISSEMENT et ATTENTION. Elles contiennent toutes deux des renseignements importants concernant la sécurité. Veillez à bien observer toutes les précautions. • Signification des avis AVERTISSEMENT et ATTENTION AVERTISSEMENT..Ne pas suivre un AVERTISSEMENT peut avoir de très graves conséquences pouvant entraîner la mort ou des blessures sérieuses.
- Page 3 • Comme la température du circuit de réfrigérant s’élève fortement, veillez à placer les câbles connectant les unités suffisamment loin des tuyaux en cuivre qui ne sont pas isolés thermiquement. • Ces appareil est destiné à être utilisé par des utilisateurs experts ou formés dans des ateliers, l'industrie légère et les fermes ou à...
- Page 4 Schémas d’installation de l’unité extérieure Longueur du tuyau maximale autorisée Longueur du tuyau 1,5m minimum autorisée Enrobez le tuyau d’isolation Hauteur maximale autorisée de ruban de finition du bas de canalisation jusqu’en haut. Supplément de réfrigérant nécessaire pour une 20g/m longueur de tuyau de réfrigérant dépassant 10m.
- Page 5 Directives d’installation • Quand un mur ou un autre obstacle est sur le chemin du flux d’air de l’entrée ou de la sortie d’air de l’unité extérieure, suivez les directives d’installation suivantes. • Pour tous les modèles d’installation ci-dessous, la hauteur du mur côté entrée d’air doit être de 1200mm ou moins. Mur faisant face à...
- Page 6 Installation de l’unité extérieure Évasement de l’extrémité du tuyau (Coupez exactement à angle droit.) Retirez les ébarbures. 1) Coupez l’extrémité du tuyau avec un coupe-tuyau. Évasement 2) Retirez les ébarbures en dirigeant la surface coupée Placez exactement à la position indiquée sur l’illustration ci-dessous. vers le bas de façon que les fragments ne pénètrent Outil à...
- Page 7 Purge de l’air et vérification de fuites de gaz • Une fois les tuyaux posés, il est nécessaire de purger l’air et de vérifier s’il n’y a pas de fuite de gaz. AVERTISSEMENT • Ne mélangez aucune autre substance que le réfrigérant spécifié (R410A) dans le cycle de réfrigération. •...
- Page 8 Installation de l’unité extérieure Remplissage de réfrigérant Vérifiez le type de réfrigérant à utiliser sur la plaque du constructeur de la machine. Précautions lors de l’ajout du R410A Effectuez le remplissage sous forme liquide par le tuyau de gaz. Le réfrigérant étant un mélange, l’ajouter sous forme gazeuse peut modifier sa composition et nuire au fonctionnement normal. 1) Avant d’effectuer le remplissage, vérifiez si le cylindre est pourvu d’un siphon.
- Page 9 Vidage par pompage Afin de protéger l’environnement, veillez à vider l’unité par pompage si vous la déplacez ou la jetez. 1) Retirez le capuchon du clapet d’arrêt de liquide et du clapet d’arrêt de gaz. 2) Effectuez l’opération de refroidissement forcé. Clé...
- Page 10 Interrupteur de réglage d’installation (refroidissement à température extérieure basse) Cette function a été conçue pour des installations comme un équipement ou des salles informatiques. Il ne faut jamais l’utiliser dans une résidence ou un bureau dont l’espace est occupé par des personnes. ■...
- Page 11 Couvercle de service Bornier de raccordement d’alimentation Mettez les fils en forme de sorte que le couvercle de service et le couvercle des clapets d’arrêt soient bien fermés. Respectez les notes ci-dessous quand vous faîtes le câblage vers le bloc terminal d’alimentation d’énergie. Précautions à...
- Page 12 Câblage Reportez-vous à la plaquette signalétique de l’unité pour connaître les exigences de raccordement électrique. Remarques TO INDOOR UNIT Vers l’unité intérieure POWER SUPPLY Alimentation IN CASE OF COOLING ONLY TYPE Dans le cas du type refroidissement uniquement OUTDOOR Extérieur CONDENSER Condenseur DISCHARGE...
- Page 13 Two-dimensional bar code is a code for manufacturing. 3P254362-9K M12B166 (1210) HT...
