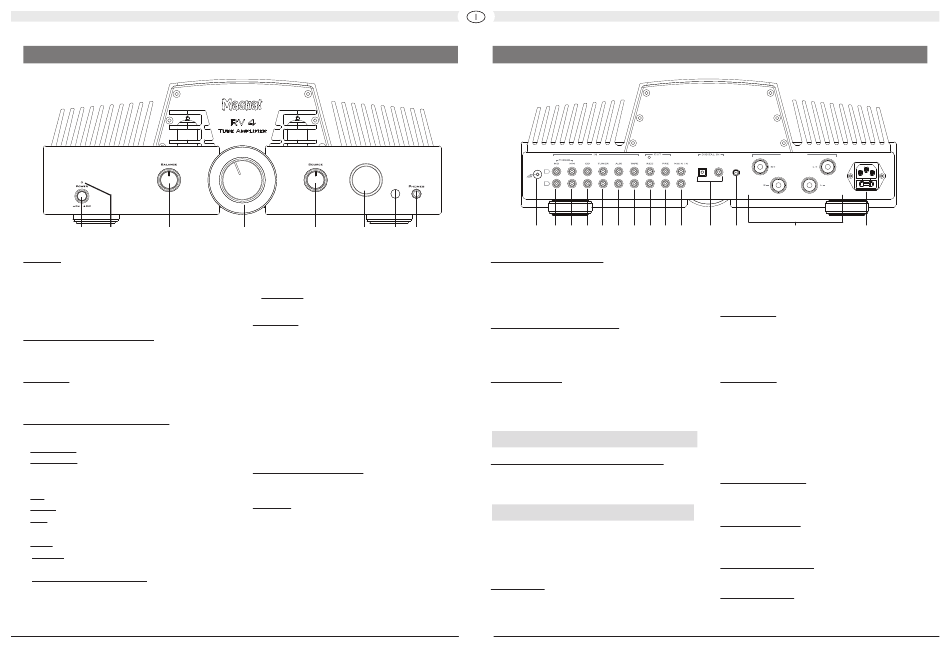

ELEMENTI DI COMANDO ED ATTACCHI – PANNELLO FRONTALE
1 2 3
1 Power
Attiva l'apparecchio. Il LED (2) è verde. Quando
l'apparecchio è spento, viene scollegato
completamente dalla rete elettrica. Ciò significa
che l'apparecchio RV 4 non consuma corrente
quando è spento.
3 Regolatore bilanciamento
Per spostare il punto stereo centrale tra gli
altoparlanti verso destra o sinistra.
4 Volume
Per la regolazione generale del volume della
riproduzione musicale.
5 Source (selettore di ingresso)
Passa tra le diverse fonti audio:
• Phono MC: Giradischi con sistema MC.
• Phono MM: Giradischi con sistema a magnete
(MM) o sistema MC con livello di uscita alto
(High Output MC).
• CD: Lettore CD.
• Tuner: Dispositivo di ricezione radio.
• Aux: Altro dispositivo audio (ad es. lettore
MP3).
• Tape: Magnetofono o registratore a cassette.
• Main In: Preamplificatore, ad es. pre-out di un
ricevitore AV.
• Digital In (Optical/Coaxial): Ingresso digitale
ottico o coassiale per sorgenti audio digitali,
come ad es. music streamer, lettori CD, set-
top box ecc.
4 5 6 7 8
Se nell'ingresso selezionato non vi è alcun
segnale, nel display viene visualizzato il mes-
saggio "NO SIGNAL".
• Bluetooth: Collegamento con un dispositivo
sorgente Bluetooth.
6 Display
Sul display vengono visualizzate le seguenti
informazioni:
• Fase di riscaldamento delle
WARM UP
• Ingresso audio selezionato:
PHONO MM - PHONO MC - TUNER -
CD - AUX - TAPE - MAIN IN - DIGITAL IN
(OPTICAL/COAXIAL) - BLUETOOTH
• Aumentare/ridurre il volume
• Disattivazione del volume: MUTING
• Modalità Protect (in caso di guasti): PROTECT
7 Sensore ad infrarossi
Quando si utilizza il telecomando, deve essere
puntato su questo sensore.
8 Cuffie
Uscita stereo a jack 6,3 mm per cuffie. Quando
utilizzate, disattivare gli altoparlanti. Quando si
collegano le cuffie, abbassare il volume.
ELEMENTI DI COMANDO ED ATTACCHI – LATO POSTERIORE / ATTACCHI
R
L
22 21 20 19 18
9 Collegamento alla rete
Per il collegamento del cavo di alimentazione
compreso nella fornitura. Il fusibile può
essere sostituito solo da personale di servizio
qualificato.
10 Attacchi per altoparlanti
Per il collegamento di una coppia di altoparlanti
Stereo con un'impedenza di 4-8 Ohm
valvole:
osservando la polarità corretta.
11 Antenna BT
Collegamento per l'antenna Bluetooth. Avvitare
qui l'antenna Bluetooth in dotazione e orientarla
perpendicolarmente.
PRESE AUDIO DIGITALI
12 Ingressi digitali (ottici e coassiali)
Per collegare sorgenti audio digitali mediante un
cavo audio ottico o digitale.
ATTACCHI ANALOGICI CINCH
Per il collegamento di apparecchi audio
analogici. Si prega di rispettare il contrassegno
a colori degli attacchi e delle spine. Rosso è
sempre il canale destro.
13 MAIN IN
Ingresso per amplificatore finale per collegare
un preamplificatore esterno o le uscite
preamplificatore di un ricevitore AV. Il livello
20
SPEAKER OUT
BT
OPTICAL COAXIAL ANTENNA
17 16 15 14 13 12 11 10
sonoro viene regolato dal preamplificatore
esterno, il regolatore di bilanciamento (3) e la
manopola del volume (4) dell'RV 4 non hanno
alcuna funzione.
14 PRE Out
Uscita preamplificatore per il collegamento di
un amplificatore o un subwoofer attivo. Il livello
dipende dalla posizione del regolatore del
volume.
15 REC Out
Per il collegamento di apparecchi
la registrazione audio analogica (ad es.
magnetofono, registratore a cassette). A
questa uscita è presente il segnale della fonte
audio selezionata con un livello fisso, quindi
indipendente dalla posizione del regolatore del
volume.
16 Ingresso TAPE
Per il collegamento di un registratore a cassette
o del magnetofono.
17 Ingresso AUX
Attacco per un'ulteriore sorgente audio (ad es.
lettore MP3 o Minidisk).
18 Ingresso TUNER
Attacco per dispositivo di radioricezione.
19 Ingresso CD
Attacco per un lettore CD.
9
