Manuels Connexes pour Ferroli RIMINI DP F
Sommaire des Matières pour Ferroli RIMINI DP F

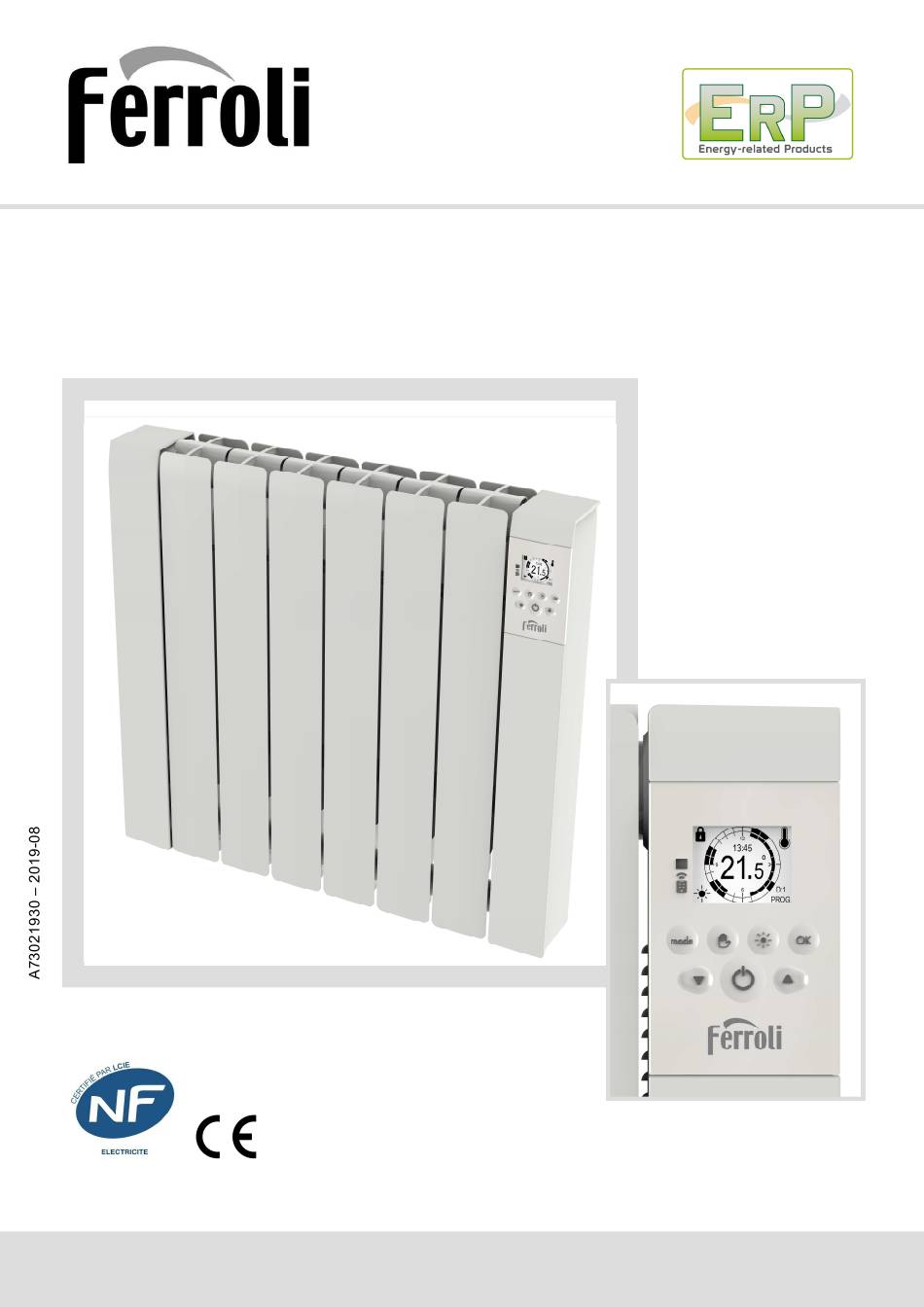

- Page 1 RIMINI DP F Radiateurs Électriques Numériques à Fluide INSTRUCTIONS POUR L'INSTALLATION ET L'UTILISATION...
- Page 3 RIMINI DP F IMPORTANT : - Ne pas couvrir l’appareil de chauffage afin d'éviter toute surchauffe. L’appareil est marqué avec le symbole standard « Ne pas couvrir ». - Ne pas s’assoir sur le radiateur ! - Cet appareil n’est pas conçu pour une utilisation en exté- rieur.
- Page 4 RIMINI DP F réservoir d'huile doivent uniquement être réalisées par le fa- bricant ou son service après-vente qui devra être contacté en cas de fuite d'huile. - La canalisation fixe doit disposer d'un système de décon- nexion conformément aux règlements d'installation.
- Page 5 RIMINI DP F conseillé d’être particulièrement attentif aux enfants et personnes vulnérables en présence de l’appareil. - Une fois le radiateur installé, suivre les instructions rela- tives au fluide caloporteur. Ce produit est conforme à la Directive 2012/19/UE. Le symbole de la "poubelle barrée" figurant sur I appareil indique que le pro- duit devra être traité...
-
Page 6: Table Des Matières
RIMINI DP F SOMMAIRE PRÉSENTATION ........................7 EMPLACEMENT ........................7 CONNEXION ÉLECTRIQUE ....................8 MONTAGE ........................... 8 FONCTIONNEMENT ......................10 5.1. Panneau de contrôle ..................... 10 5.2. Allumer et éteindre le radiateur ..................10 5.3. Modes de fonctionnement ..................... 11 5.4. -
Page 7: Présentation
RADIATEURS ELÉCTRIQUES NUMERIQUES À FLUIDE 1. PRÉSENTATION Cher client : Merci d'avoir choisi les radiateurs RIMINI DP F qui bénéficient d'une conception et d'une tech- nologie de pointe ainsi que d'une grande fiabilité (TRIAC) et d'une excellente qualité de fabrica- tion. -
Page 8: Connexion Électrique
RIMINI DP F 3. CONNEXION ÉLECTRIQUE Le radiateur doit être branché sur le courant électrique (230 V ~ 50 Hz), avec une réglette (sans connecteur électrique), respectant les couleurs (figure 2) : Phase=Marron PHASE=MARRON Neutre=Bleu NEUTRE=BLEU LIGNE ÉLECTRIQUE Fil pilote=Noir Fil pilote -NOIR CÂBLE ALIMENTATION... - Page 9 1. Tracer sur la paroi la position du foret inférieur du support. Cotes (mm) Modèle Nº supports (*) RIMINI DP F 1000 2 + 1 RIMINI DP F 1500 (*) Le premier chiffre correspond au nº de supports de matière plastique sur lesquels ou accroche au nº...
-
Page 10: Fonctionnement
RIMINI DP F 5. FONCTIONNEMENT 5.1. Panneau de contrôle Il est composé d'un écran TFT-LCD de grand format avec un rétro-éclairage blanc et des images en noir avec sept touches tactiles : Récepteur infra-rouge pour télécommande Écran TFT-LCD (OPTIONNEL) Fonction ÉVANESCENTE Éditer la date, l'heure et le... -
Page 11: Modes De Fonctionnement
RIMINI DP F 5.3. Modes de fonctionnement En appuyant successivement sur la touche mode on passe d'un mode au suivant. Durant 2 secondes un écran s'affiche pour identifier le mode. CONFORT : Le premier mode d'opération qui apparaît en se connectant au radiateur pour la première fois, et passe de Standby à... - Page 12 RIMINI DP F Voir dans le chapitre 5.5 "Editer la date, l'heure et la pro- grammation" pour modifier la programmation utilisée dans ce mode. MODE FIL PILOTE : Ce mode de fonctionnement "Fil Pilote" a été conçu pour l’utilisation normale du composant électronique afin de chauffer la pièce lorsque les modes de fonction-...
-
Page 13: Visualisation De La Température
RIMINI DP F Le chauffage de le radiateur sera indiqué par l'écran TFT de deux manières, dans n'importe quel mode de chauffage : 1. Avec la Fonction Évanescente du rétro-éclairage. Cette fonction pourra être activée ou désactivée manuellement par l'utilisateur. -
Page 14: Modes Forcé Ou Absence
RIMINI DP F Pour changer les heures, utiliser les touches . Pour confirmer et enregistrer l'heure appuyez sur OK. Par la suite les chiffres des minutes clignotent et se modifient de la même manière avec la touche . Pour confirmer, appuyer sur la touche OK, pour passer à... -
Page 15: Fonction Fenêtres Ouvertes
RIMINI DP F Pour activer cette fonction, appuyez sur la touche de la main. Tout d'abord avec les touches , on sélectionnera la durée pendant la- quelle vous voulez forcer le radiateur à chauffer ou à ne pas chauffer. L'édi- tion est circulaire, par demi-heure jusqu'à... -
Page 16: Fonction Contrôle Adaptatif De L'activation
RIMINI DP F 5.8. Fonction Contrôle adaptatif de l’activation Cette fonction prédit et avertit le système d'un démarrage programmé à froid. Il détermine quand il est nécessaire de commencer à chauffer en fonction de la prochaine consigne de tem- pérature (avec une anticipation maximum de 2 heures). -
Page 17: Télécommande
électrique sous forme de traînées ou de zones sombres. Ce type de marques est dû au manque de propreté du radiateur électrique et de la zone environnante. FERROLI n'est pas responsable de tels dommages. A73021930... -
Page 18: Tableau Des Caractéristiques
Puissance Poids Tension Taux de Modèle Nº élém. Classe radiateur (kg) (VAC) protection (mm) RIMINI DP F 1000 1000 10,5 230 V ~ IP2X Fluide 50 Hz RIMINI DP F 1500 1500 14,8 9. TABLEAU ÉCOCONCEPTION RIMINI DP F RIMINI DP F Modèles... - Page 19 RIMINI DP F NOTES ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ A73021930...
- Page 20 CERTIFICAT DE GARANTIE Ferroli France, avec siège social Parc d’activités Technoland, 3, Allée des Abruzzes – Bât. K, 69800 Saint-Priest garantit les radiateurs électriques qu'elle fournit contre tout vice de fabrication conformément aux articles L211-15 et L211-16 du code de la Consommation.
