6.5.7.4
Démontage de la poche à câble et de l'axe porteur
ATTENTION ! Pour le démontage de l'axe porteur, l'utilisation d'un marteau est interdite !
Id.-Nr.: 912 163 45

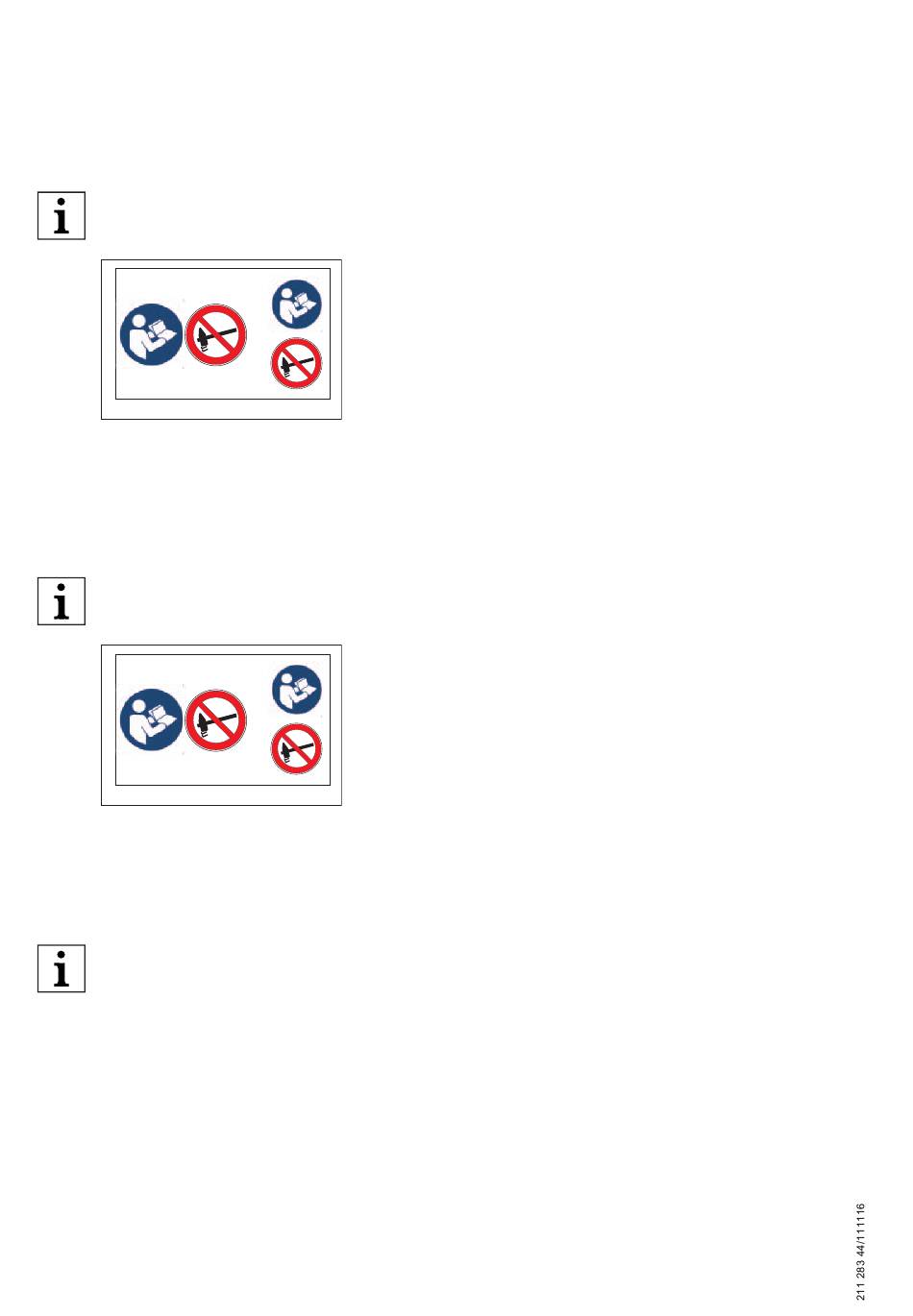

Fig. 26 Autocollant MOD
6.5.7.5
Démontage de la poche à câble et de l'axe porteur
ATTENTION ! Pour le montage de l'axe porteur, l'utilisation d'un marteau est interdite !
Id.-Nr.: 912 163 45
Fig. 27 Autocollant MOD
ATTENTION ! Après avoir effectué des travaux de maintenance/de remise en état et remplacé le limiteur de
charge MOD, vérifier la mise à l'arrêt avec 110 % de la charge.
54
Opérations pour le démontage de l'axe porteur (4)
● Serrer la vis de serrage à tête cylindrique (2) de sorte à délester
l'axe porteur (4) et à pouvoir l'introduire sans contrainte dans le tu‐
be (5).
Pour le démontage de l'axe, seule la descente reste possible, le mi‐
cro-interrupteur ayant été actionné.
● Ôter la double goupille élastique (1).
● Dégager l'axe porteur, manuellement, de son logement vers le côté
43650544_xml.eps
palan à câble.
Veiller à ce que la poche à câble et le tube (5) ne sortent et ne tom‐
bent en retirant l'axe porteur (4) !
La partie chanfreinée (6) doit faciliter le démontage de l'axe porteur
(4).
Opérations pour le montage de l'axe porteur (4)
● Pour le montage du câble de levage métallique, cf. « Montage du
câble métallique dans la poche à câble », Page 50
● Remettre la poche à câble en place dans la traverse et la bloquer
avec l'axe porteur (4) dans le limiteur de charge MOD et le tube qui
s'y trouve (5).
Veiller à ce que la poche à câble et le tube (5) ne sortent et ne tom‐
bent en introduisant l'axe porteur (4) !
43650544_xml.eps
La partie chanfreinée (6) doit faciliter le montage de l'axe porteur (4).
S'assurer que la douille extensible (3) est correctement en place.
● Bloquer l'axe porteur (4) avec la double goupille élastique (1).
● Remettre l'axe porteur (4) sous contrainte en desserrant la vis de
serrage à tête cylindrique (2) d'environ 2 tours jusqu'à ce que le mi‐
cro-interrupteur ne soit plus actionné et que le contact soit fermé.
