7 Conexión eléctrica
Esquema de conexiones → 10 Datos técnicos
► Desconectar la tensión de alimentación. En caso necesario, desconectar tam-
bién circuitos de carga con relé alimentados independientemente.
► Tensión de alimentación: conectar L+ al pin 1 y L- al pin 3 del conector.
La tensión nominal es de 24 V DC. Conforme a la norma EN 61131-2, esta
tensión puede oscilar entre 19,2 V y 30 V, incluido un 5 % de ondulación
residual.
Se debe utilizar una fuente de alimentación de tipo industrial con protección
contra sobretensión. En caso de fallo, no se deben sobrepasar los 42 V AC
/ 60 V DC.

8 Puesta en marcha

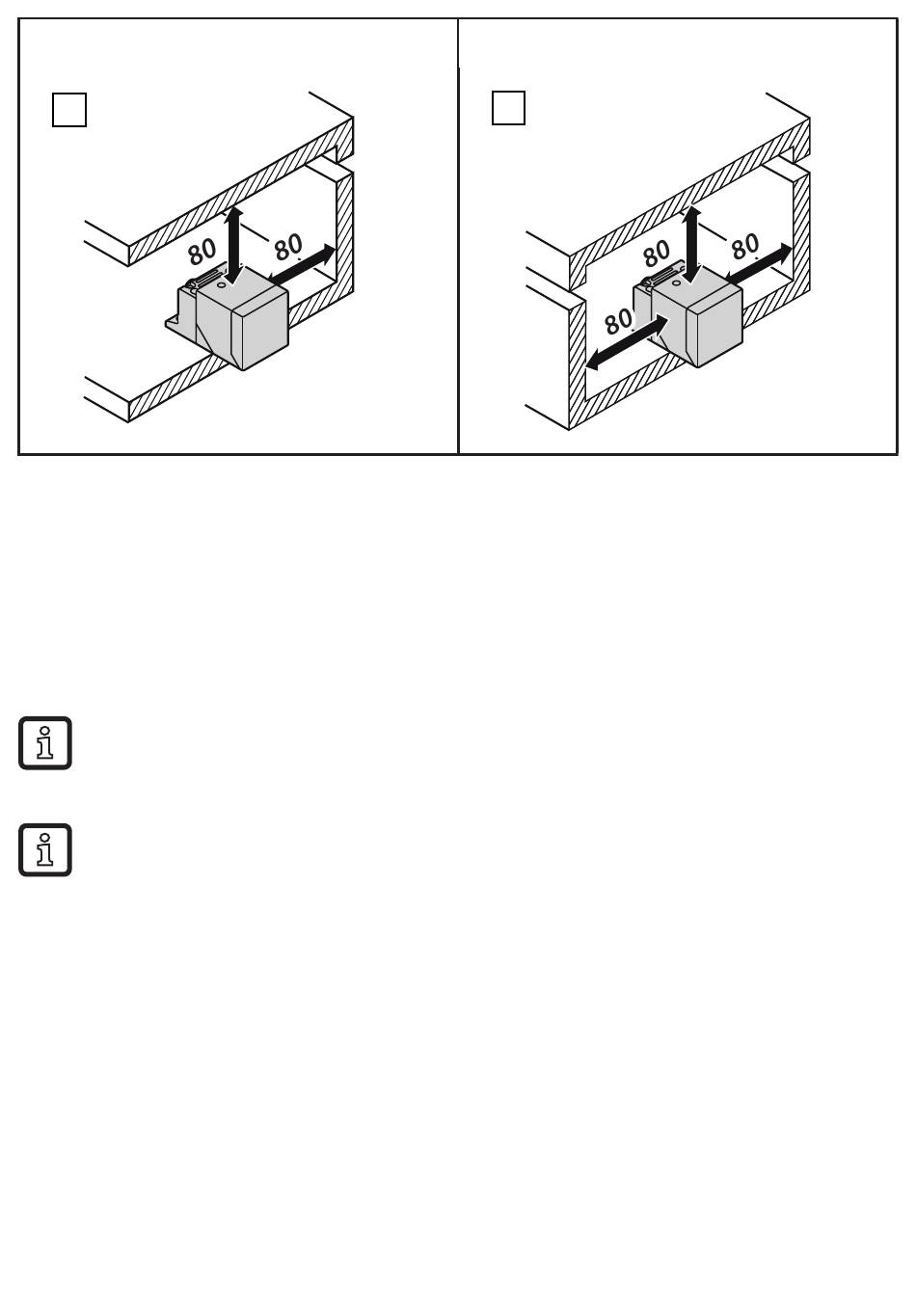

8.1 Ayuda de ajuste

Para un montaje fácil y seguro, el detector dispone de una ayuda de ajuste óptico
para visualizar la zona de accionamiento.
