6 Montage

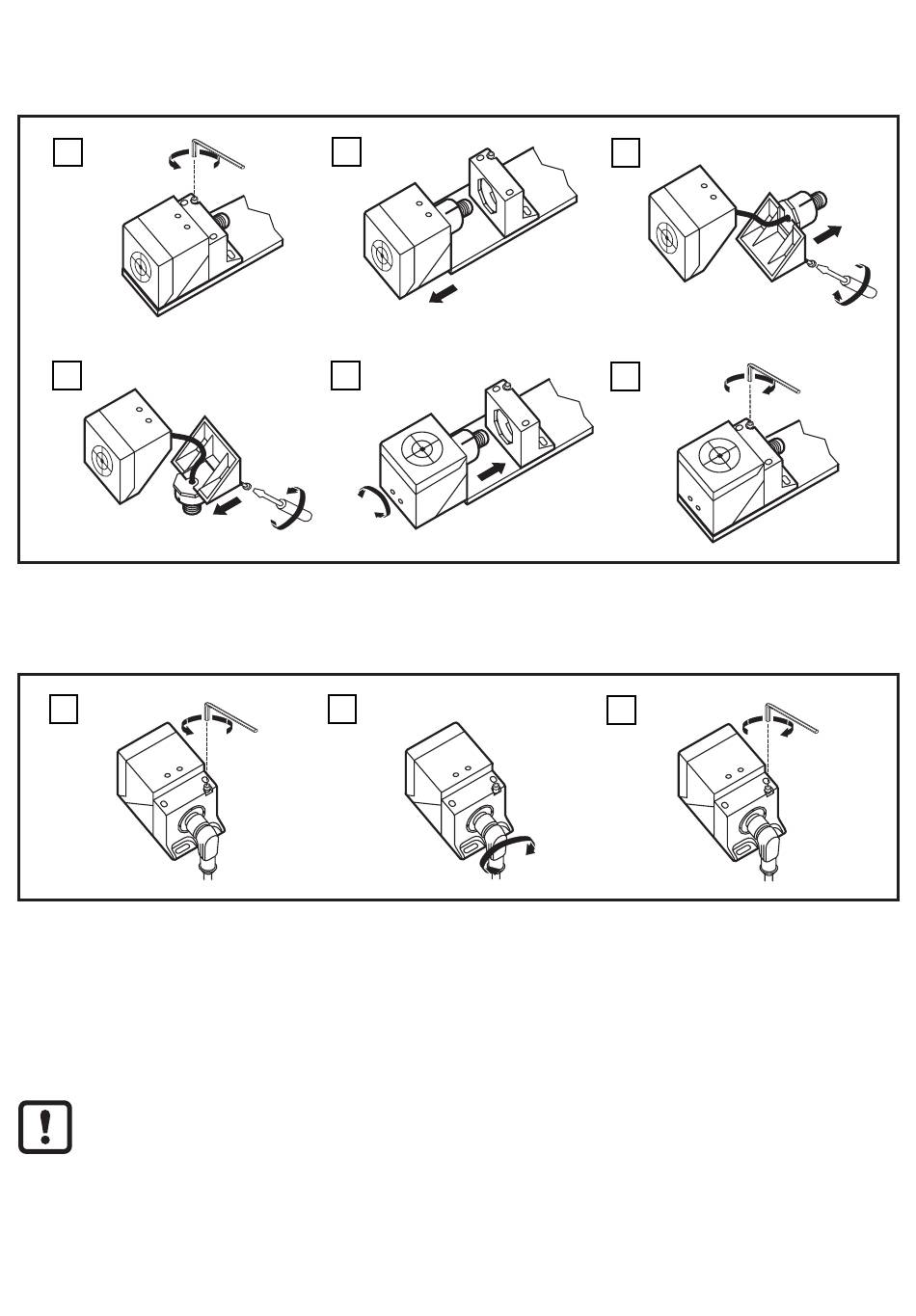

6.1 Aktive Fläche ausrichten
1
4
*) max. 1 Nm
Die Kabeldose ist drehbar:
7
► Kabeldose entsprechend der Herstellerangaben anziehen.
Anzugsdrehmoment 0,6...1,5 Nm beachten..

6.2 Einbaubedingungen

Das Gerät ist nicht bündig einbaubar gemäß IEC 60947-5-2, Typ I2C40SP2.
Ein bündiger Einbau des Sicherheitssensors ist nicht zulässig, da es zu
einer Vergrößerung des Schaltabstands bis hin zur Freigabe der Ausgänge
(OSSDs) kommen kann.
