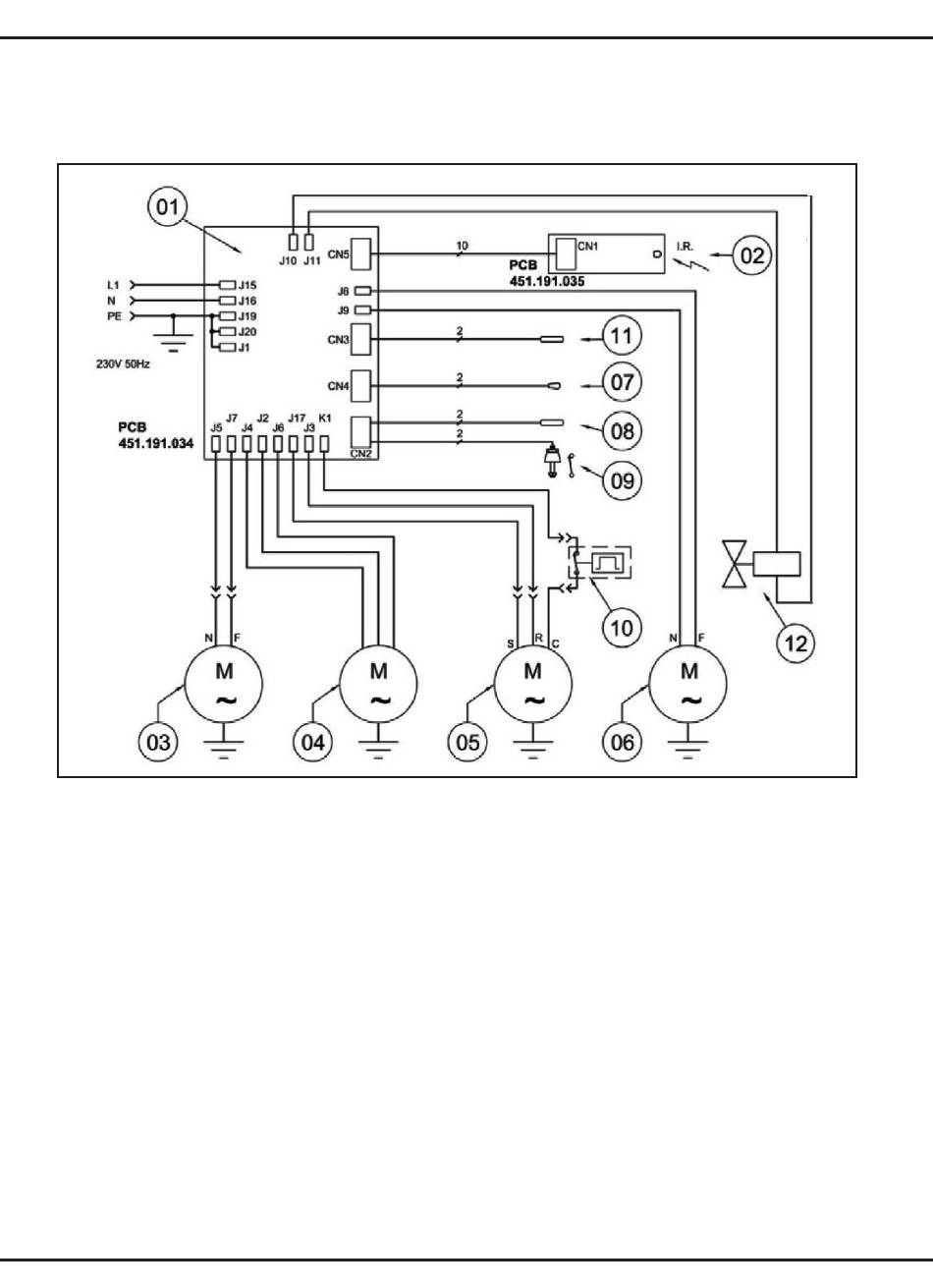

SCHEMA ELECTRIQUE
SCHEMA ELECTRIQUE
Legenda :
1 . Carte électronique de contrôle
2 . Panneau de commande
3 . Ventilateur évaporateur
4 . Ventilateur condensateur
5 . Moto-compresseur
6 . Pompe élimination de l'eau condensée
7 . Capteur de la température ambiante
8 . Capteur de la température externe
9 . Capteur du niveau de l'eau condensée
10 . Disjoncteur thermique de protection moto-compresseur
11 . Capteur de la température limite (seulement pour les versions HP)
12 . Soupape d'inversion cycle (seulement pour les versions HP)
