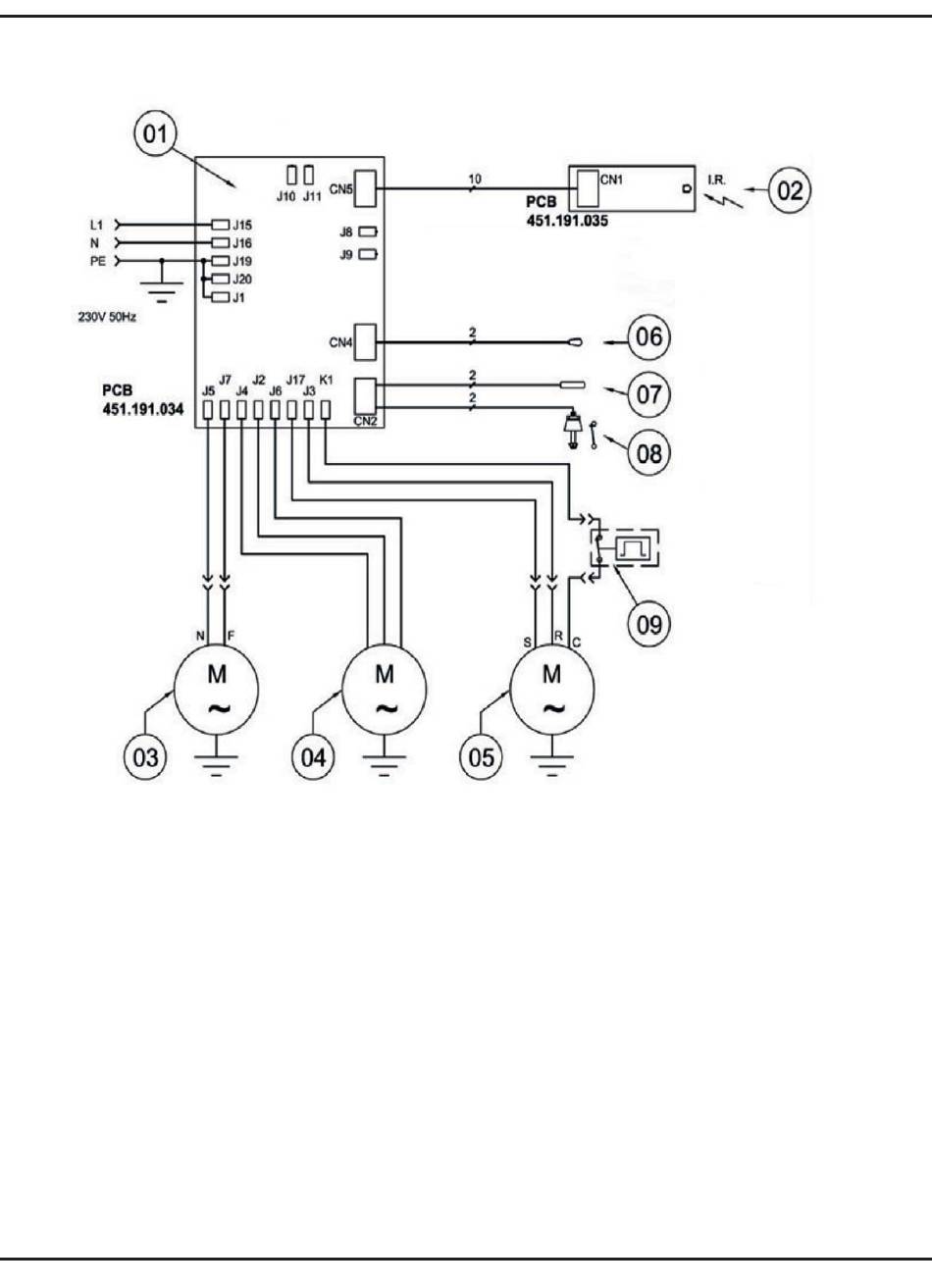

13. SCHÉMA ÉLECTRIQUE DE LA MACHINE
Légende:
1 . Carte électronique de contrôle
2 . Panneau de commande
3 . Ventilateur évaporateur
4 . Ventilateur condensateur
5 . Moto-compresseur
6 . Capteur de la température ambiante
7 . Capteur de la température externe
8 . Capteur du niveau de l'eau condensée
9 . Disjoncteur thermique de protection moto-compresseur
10
