Introduction
2.1

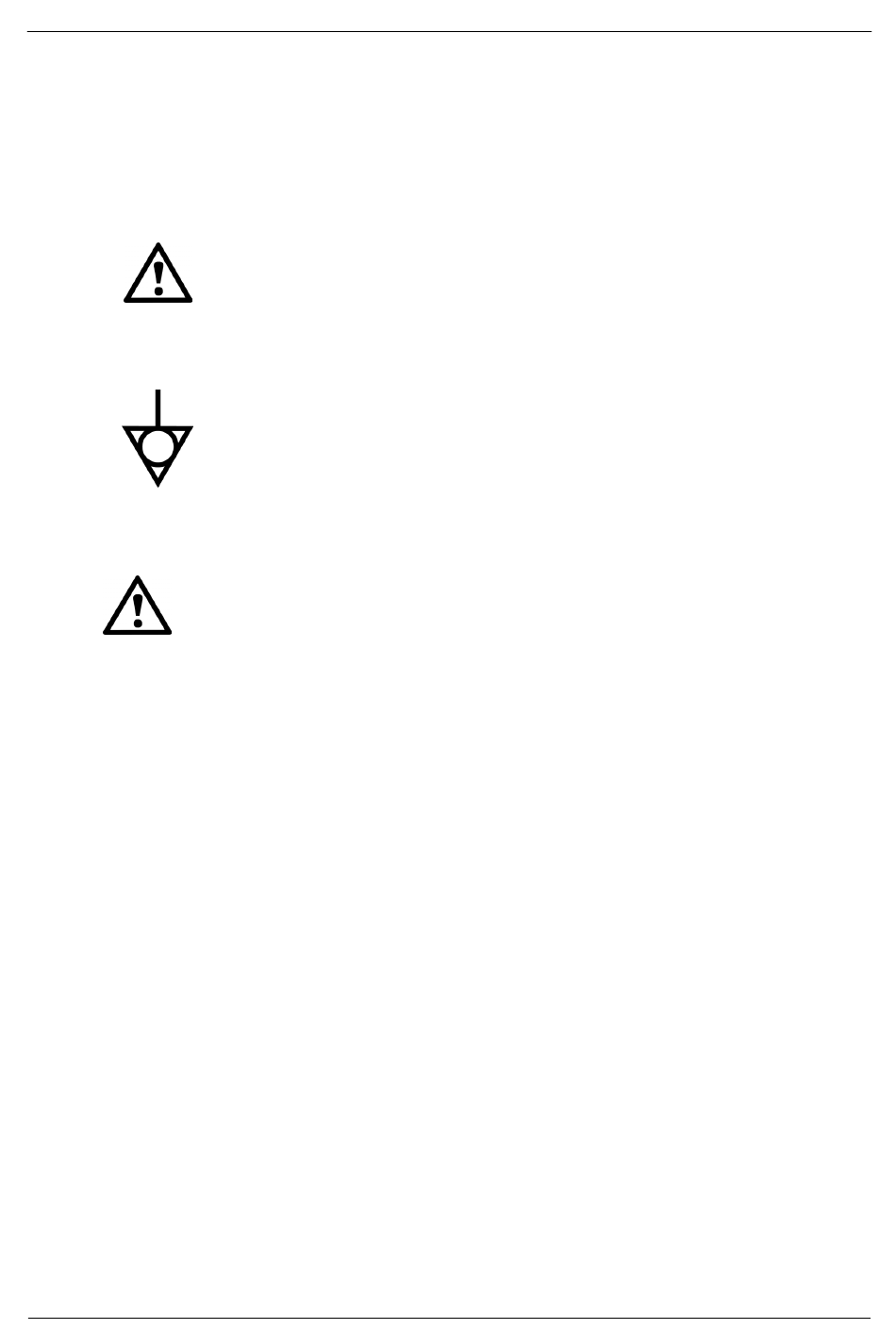

Symboles de sécurité
Les symboles suivants apparaissent sur le panneau avant de l'oscilloscope PC
PicoScope série 6000.
Symbole 1 : Triangle d'avertissement
Symbole 2 : Équipotentiel
2.2
Consignes de sécurité
Nous vous recommandons vivement de lire les consignes générales de
sécurité avant d'utiliser votre oscilloscope pour la première fois. Les
dispositifs de protection intégrés à l'équipement risquent de ne plus
fonctionner si l'équipement est utilisé de manière incorrecte. Une telle
éventualité pourrait causer des dommages à l'ordinateur, vous blesser ou
blesser autrui.
NE PAS
dépasser la plage de protection contre les surcharges. Le produit a été
conçu pour mesurer les signaux dans la plage de ± 20 V. Les entrées peuvent
supporter une tension maximum de ± 100 V par rapport à la terre (l'appareil étant
regle sur une impedance de 1 MΩ) ou 5,5 V RMS (l'appareil etant regle sur une
impedance de 50 Ω). Tout contact avec des tensions en dehors de la plage de
protection contre les surcharges peut causer des dommages permanents au produit.
NE PAS
raccorder à des tensions secteur. Le produit n'est pas conçu pour être
utilisé sous une tension d'alimentation secteur. Pour mesurer les tensions secteur,
utilisez une sonde isolante différentielle de valeur nominale appropriée, spécialement
conçue pour une utilisation sur le secteur.
NE PAS
utiliser la terre de l'oscilloscope comme terre de sécurité. Le produit se
raccorde directement à la terre d'un ordinateur par le câble USB fourni. Cette terre
sert à la signalisation et au blindage ; ce n'est pas une terre de sécurité.
NE PAS
raccorder l'entrée de la terre à un autre potentiel que la terre. En cas
de doute, utilisez un multimètre pour vérifier l'absence de tension continue ou
alternative significative entre l'entrée de la terre de l'oscilloscope et le point auquel
vous avez l'intention de la raccorder. Le raccordement de l'entrée de la terre à une
source de tension peut endommager l'oscilloscope et l'ordinateur, et occasionner un
préjudice corporel à vous-même et à autrui.
ps6000ab.fr
Ce symbole indique qu'il existe un risque pour la sécurité sur les
connexions indiquées si les précautions appropriées ne sont pas prises.
Veillez à lire toute la documentation de sécurité associée au produit
avant l'emploi.
Ce symbole indique que les couches extérieures des connecteurs BNC
indiqués ont toutes le même potentiel (court-circuitées ensemble). Par
conséquent, vous devez prendre les précautions nécessaires pour
éviter d'appliquer un potentiel aux connexions de retour des bornes
BNC indiqués. Un tel potentiel pourrait créer un important flux de
courant, qui endommagerait le produit et/ou l'équipement connecté.
Copyright © 2012 Pico Technology Ltd. Tous droits réservés.
