Indication de la Position du Portail (en option)
Le contrôleur peut procurer une indication visuelle dans la maison de la position du portail, de l'état de la batterie
et de l'alimentation électrique. Une lampe témoin est normalement installée à l'interphone de la maison. Les
différents signaux de la lampe témoin sont décrits ci-dessous :

Protection Contre Une Batterie Faible

Le système de contrôle comporte des circuits qui contrôlent la charge de la batterie. Lors d'une panne
d'électricité, le courant provient de la batterie mais n'est pas remplacé. Pour éviter que la batterie se
décharge complètement et soit ainsi endommagée, les circuits de protection stoppent le système du
portail lorsque la tension de la batterie descend en dessous de 10,6 Volts.
SLAVE FUSE 16A S/B
MASTER
-BATT+

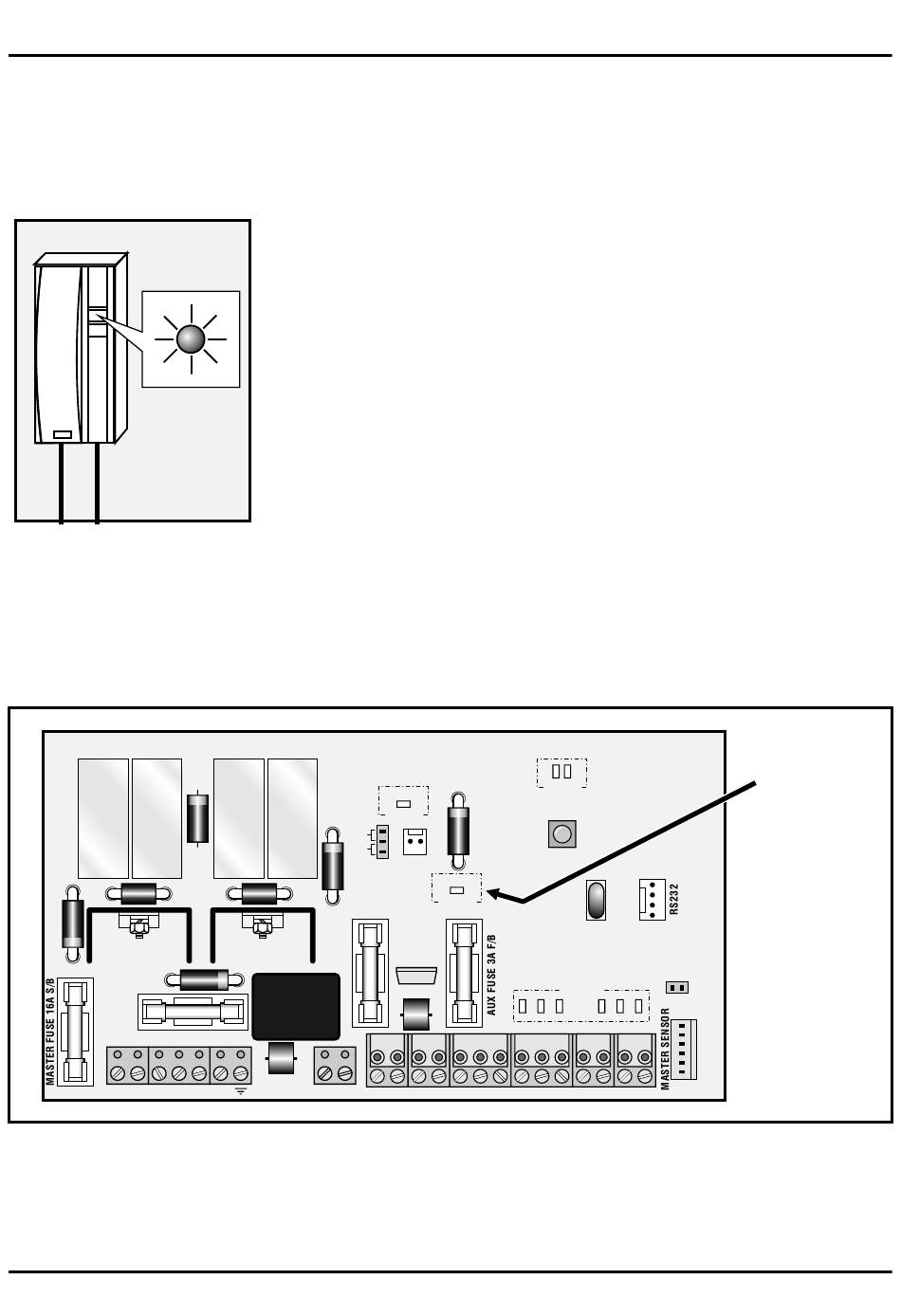

Illustration du contrôleur CP75.
Quand le système de protection contre une batterie faible a été déclenché, la lampe témoin installée sur
l'interphone de la maison, clignotera trois fois toutes les 2 secondes. Le système du portail s'arrête
pendant au moins deux minutes. Après ce délai, le système du portail acceptera à nouveau un signal de
commande mais s'arrêtera immédiatement si la faiblesse de la batterie persiste.
Lampe témoin allumée si les portails sont ouverts
Lampe témoin éteinte si les portails sont fermés
Lampe témoin clignote lentement lorsque les portails s'ouvrent
Lampe témoin clignote rapidement lorsque les portails se ferment
Lampe témoin clignote une fois toutes les 2 secondes indiquant que la lanterne de
pilier est allumée de façon permanente.
Lampe témoin clignote 2 fois toutes les 2 secondes lorsque l'alimentation
principale du système de portail est en panne.
Lampe témoin clignote 3 fois toutes les 2 secondes indiquant que la batterie est
faible (voir section PROTECTION CONTRE UNE BATTERIE FAIBLE).
Lampe témoin clignote 4 fois toutes les 2 secondes indiquant que les portails
continuent à rencontrer un obstacle.
PSU
STD
LIGHT
FUSE
3A F/B
SLAVE
LIGHT
L1
CHARGE
(LED)
STATUS
(LED)
SS1 SS2 SS3 COM COM SOL 12V TRG IRB FRX LED PED LCK SET
Page 11
CP75
L2
(LED's)
TEST
SET
(LED's)
LAMPE
TEMOIN
ROUGE
"STATUS"
