Sommaire
1- Description .......................................................................2

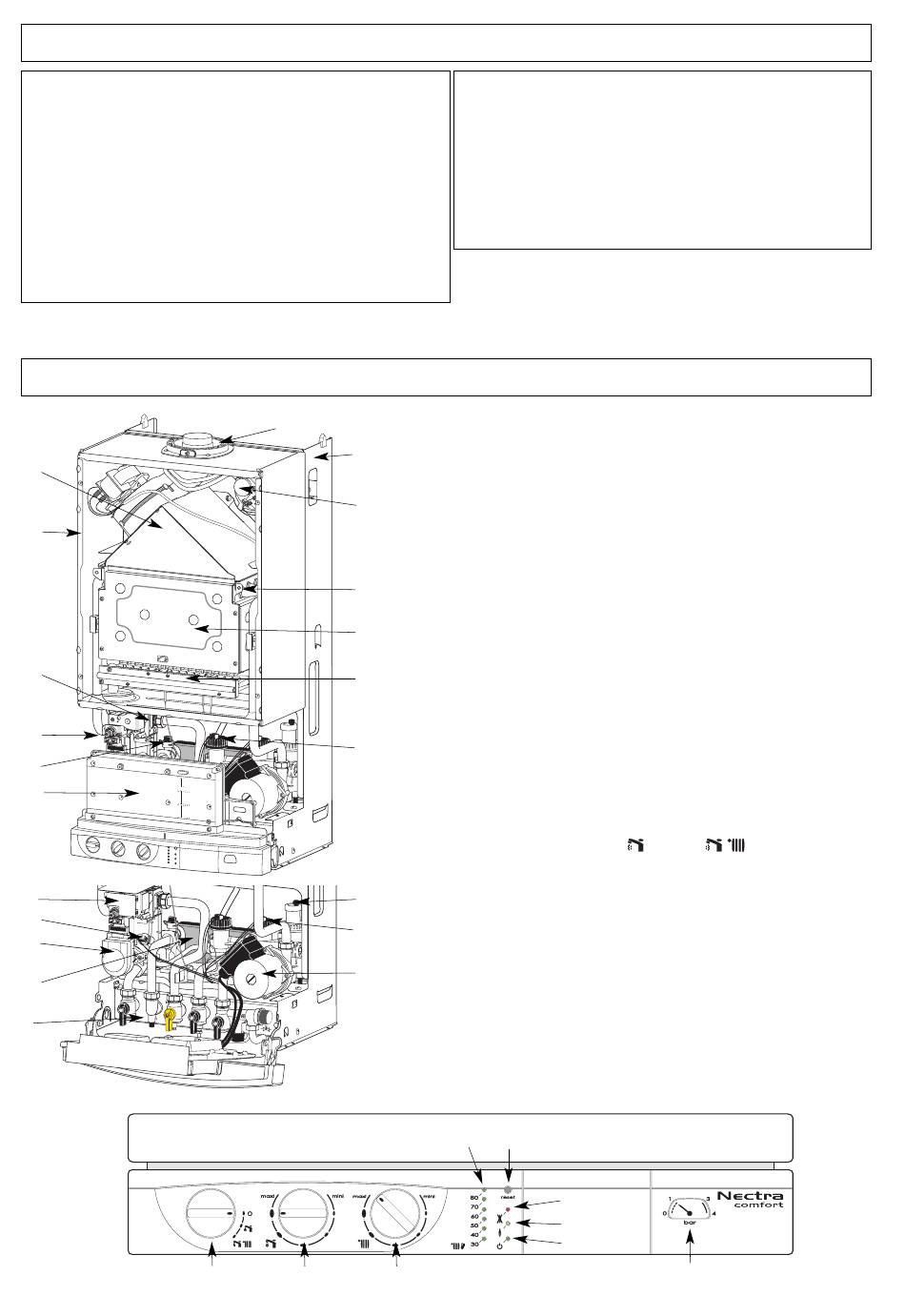

1. Description
3
2
7
13
15
12
Fig.1
29
16
17
18
28
Fig.2
Fig.3
2
NOTICE DESTINEE A L'INSTALLATEUR
K
1
14
4
5
6
10
8
9
11
19
20
Page
12- Commandes ...............................................................11
13- Conduite .....................................................................12
14- Entretien .....................................................................12
16- La garantie ..................................................................13
1.- châssis en tôle d'acier
2.- caisson étanche
3.- hotte d'extraction avec extracteur monovitesse
4.- échangeur principal en cuivre
5.- chambre de combustion
6.- brûleur multigaz en acier inoxydable comportant :
•
une nourrice démontable équipée des injecteurs
•
deux électrodes d'allumage
•
une électrode de détection de flamme
7.- vanne gaz
8.- dégazeur automatique
9.- débistat chauffage
10 - débistat eau chaude sanitaire
11.- circulateur
12.- boîtier électronique
13.- sécurité de surchauffe
14.- pressostat de contrôle d'évacuation des produits de combustion
15.- sonde sanitaire
16.- sonde sortie échangeur principal
17.- vanne distributrice
18.- échangeur sanitaire à plaques en acier inoxydable.
19. - commutateur : VEILLE
20.- bouton de réglage température eau chaude sanitaire
21.- bouton de réglage température chauffage
22.- indicateur de température chauffage, de fonctionnement sanitaire et
de code défaut
23.- voyant vert de mise sous tension
24.- voyant orange de fonctionnement brûleur
25.- voyant rouge de verrouillage
26.- bouton poussoir de réarmement (RESET)
27.- manomètre circuit chauffage
28.- barrette robinetterie
29.- allumeur
K.- fixation du kit d'évacuation (voir notice du kit)
22
26
21
/
/
O
ETE
HIVER
25
24
23
27
Page
C
