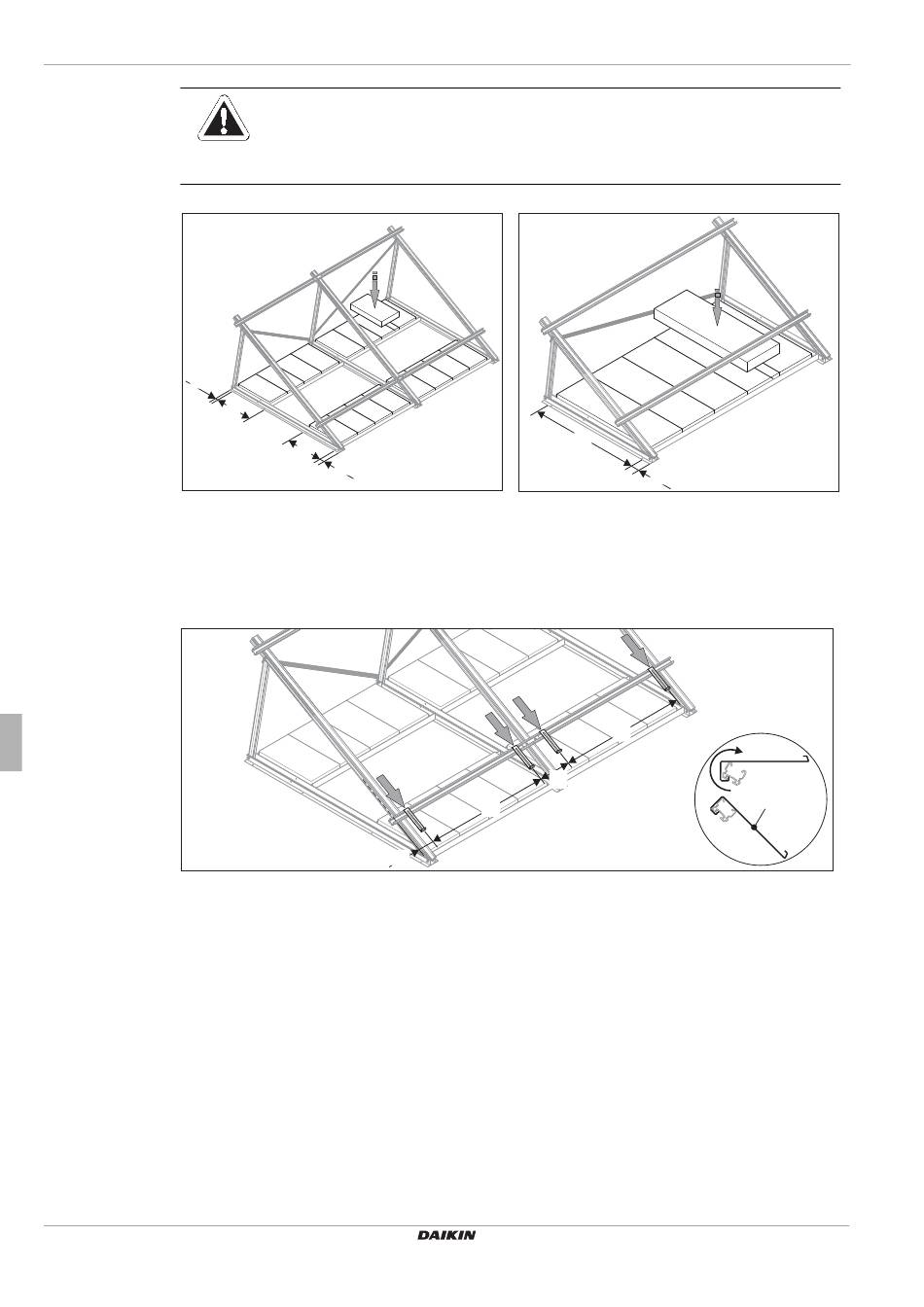

Daikin EKSV26P Notice D'installation page 28

3 x Montage
48 mm
Fig. 3-13
16. Pour stabiliser le champ de capteurs contre l'aspiration du vent, placez les lests (pour le support EKSV26P : longueur 500 mm,
pour l'ossature EKSV26P : longueur 1000 mm) dans l'ossature pour toit-terrasse (fig. 3-13 resp. fig. 3-14).
Respectez les poids nécessaires indiqués dans le tab. 5-2 et le tab. 5-3 au chapitre 5 « Consignes de planification du
montage ».
Fig. 3-15
17. Accrochez le crochet de fixation de capteur solaire (6b) dans la rainure de guidage supérieure latérale du rail de profilé de
montage et rabattez vers le bas. Respectez les distances !
Notice d'installation
28
ATTENTION !
Afin d'éviter les instabilités :
• Après un contrôle final, vérifiez à nouveau tous les raccords vissés et procédez si nécessaire à un vissage
d'appoint.
X1
X1
48 mm
Mise en place des plaques de béton (EKSV26A)
A0
Mise en place des crochets de fixation de capteur solaire (6b)
X1
69 mm
Fig. 3-14 Mise en place des plaques de béton (EKSH26A)
A1
A2
A1
Montage de capteurs solaires sur toit en terrasse
6b
EKSV26P/EKSH26P
