Daikin EKSV26P Notice D'installation page 24

3 x Montage
SW 13
SW 5
A Clé à douille hexagonale de 13
B Clé plate de SW 13
C Niveau à bulle d'air
Fig. 3-5
Installation du paquet de base
Capteur plan EKSV26P — kit de base FBV26P pour 2 capteurs plans
Capteur plan EKSH26P — kit de base FBH26P pour 1 capteurs plans
1. Déterminez les dimensions du champ de capteurs et définissez l'emplacement d'installation.
– Déterminez les dimensions principales selon la fig. 3-2 et la tab. 3-3.
– Respectez l'orientation du champ de capteurs selon les documents de planification de l'installation solaire.
– Respectez les consignes de planification du chapitre chapitre 5 « Consignes de planification du montage » (il faut prendre
2. Déterminez l'angle du champ de capteurs selon les documents de planification de l'installation solaire. Comme vous pouvez
le voir dans le tab. 3-4 vous disposez de cinq possibilités dans la plage comprise entre 30° et 60°.
Notice d'installation
24
Vous aurez besoin d'une surface de toit bien définie pour chacun des capteurs plans :
– pour l'EKSV26P : 2,0 x 1,33 m
– pour l'EKSH26P : 1,33 x 2,0 m
Les dimensions principales du champ de capteurs de l'Installation solaire (selon fig. 3-2 et fig. 3-3) sont
regroupées dans le tab. 3-3.
A
B
SW 13
E

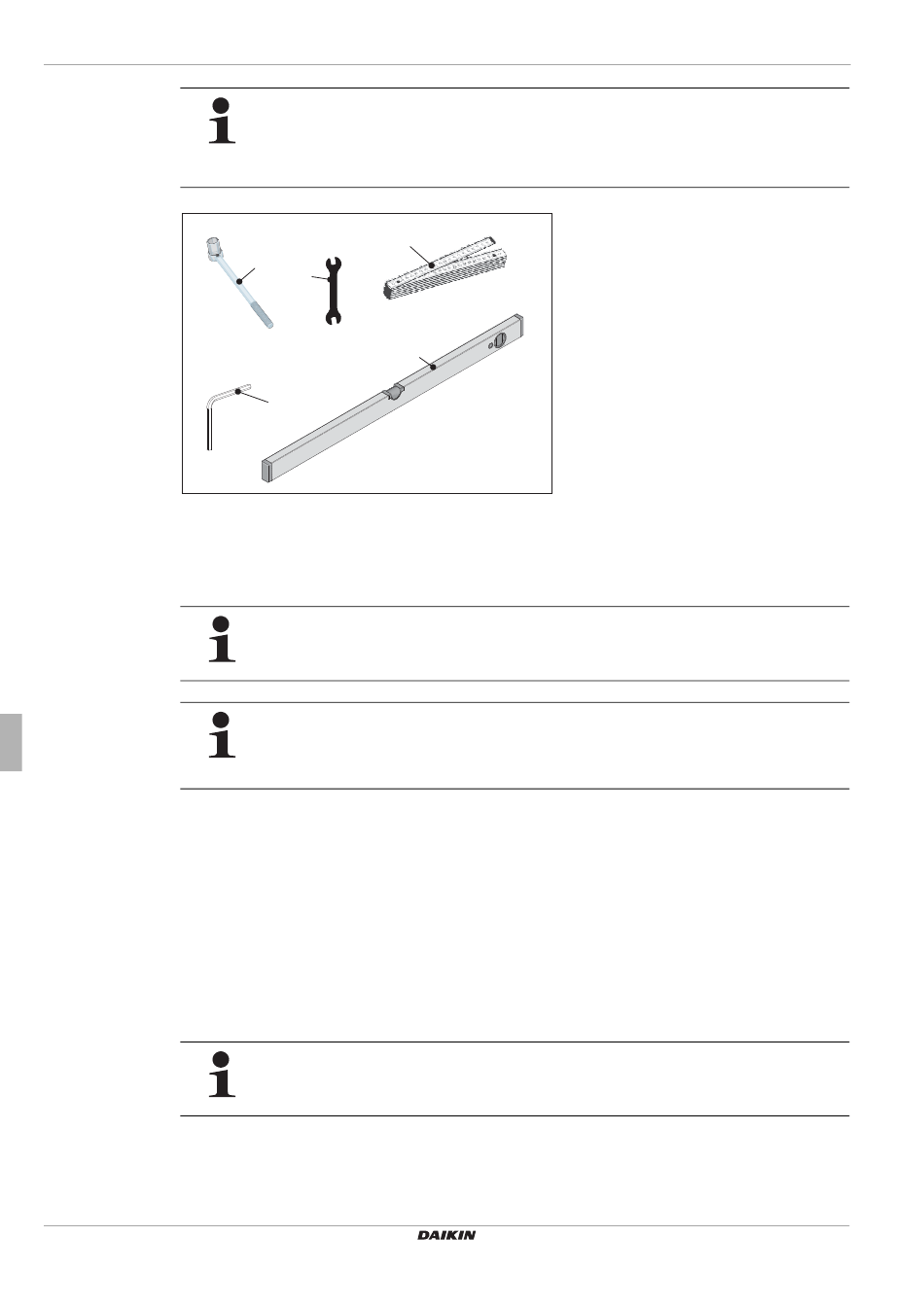

Outillage nécessaire
Utilisez des plaques de béton courantes, comment celles utilisées pour les bordures de gazon, pour le lestage
(pour la structure EKSV26P : longueur 500 mm, pour l'ossature EKSV26P : longueur 1000 mm).
L'explication des abréviations dans les figures suivantes correspond :
– aux pièces de montage proposées par au DAIKIN chapitre 2 « Description du produit ».
– aux dimensions du tab. 3-3.
– aux ressources de la fig. 3-5.
en compte la distance minimale jusqu'au bord du toit, afin d'éviter des charges de vent et de neige élevées).
Il n'est pas nécessaire de rallonger l'équerre d'appui. Pour l'angle de 60°, il faudra repositionner le rail télesco-
pique selon la fig. 3-3.
2
(Hxl).
2
(Hxl).
D
C
D Mètre à mesurer
E Clé hexagonale (Allen) de 5
EKSV26P/EKSH26P
Montage de capteurs solaires sur toit en terrasse
008.1618533_00 – 12/2012
